翼型网格划分精细教程：从入门到精通

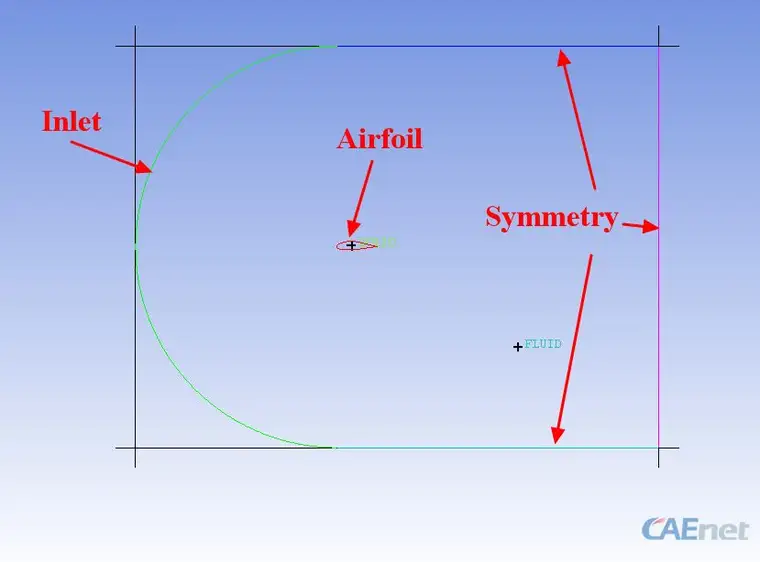

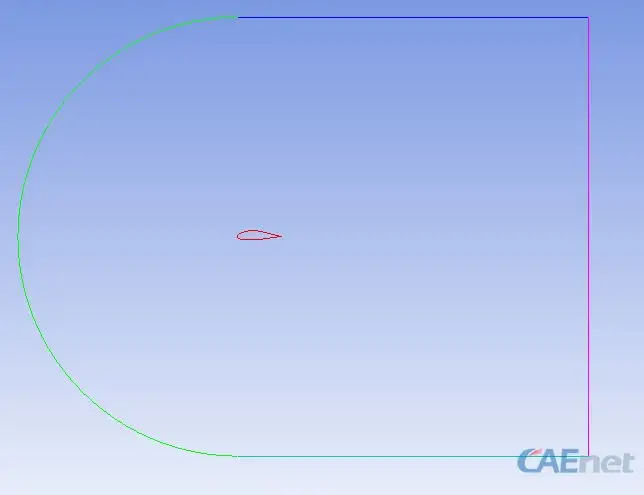

首先是导入模型，建立网格区域：

 建立block、part

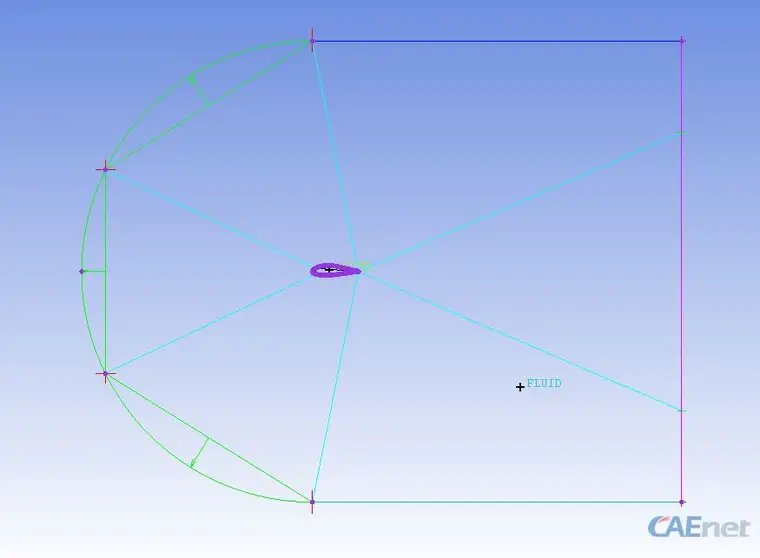

 进行C型剖分，并进行点关联：

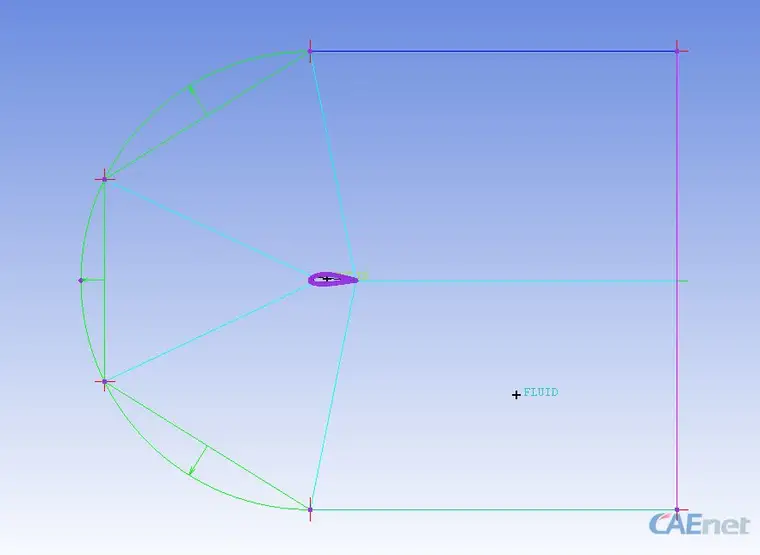

 在翼型尾部切一刀并关联点：

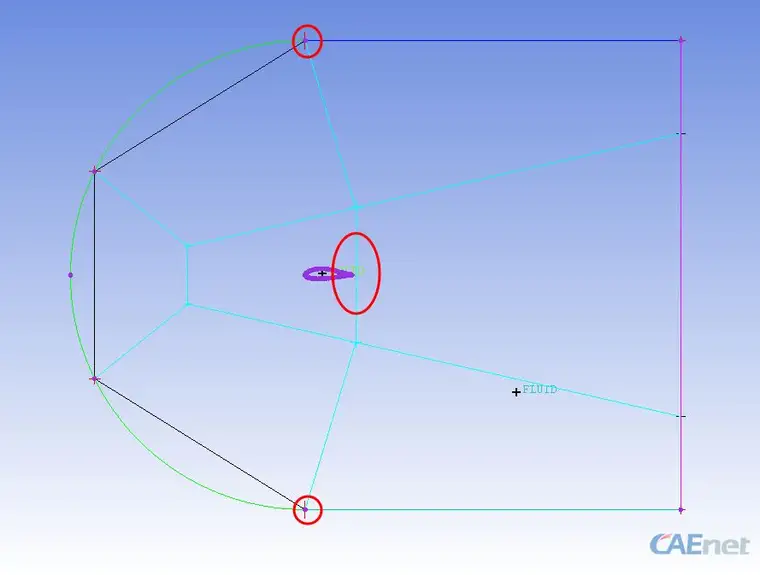

 删除中间的块，进行翼型上的点、线关联和域的线关联：

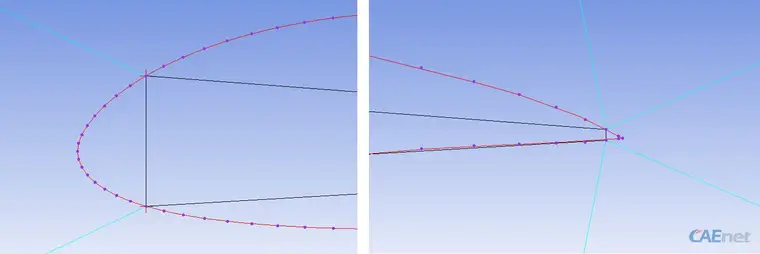

 翼型头尾关联放大:

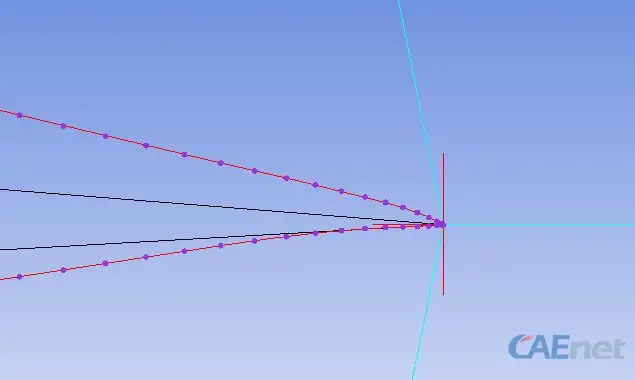

 对翼型尾部后面的block进行坍塌处理，并重新关联翼型边

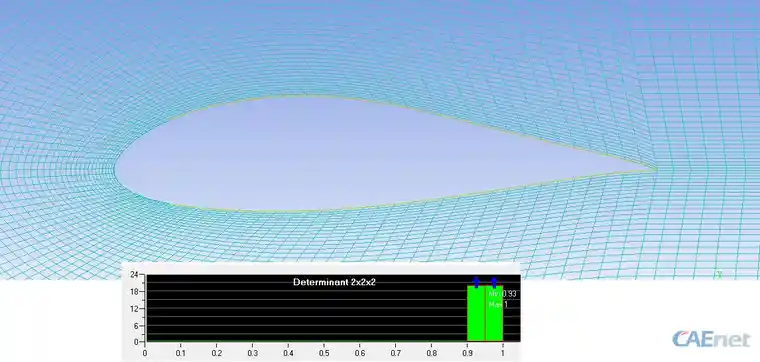

现在就可以设置网格参数了，我比较喜欢直接进行边的设置：


 其实个人觉得这样子的网格，可以不再增加边界层的块。
