基于ANSYS的风机复合材料叶片模态分析

首先需要叶片的截面轮廓

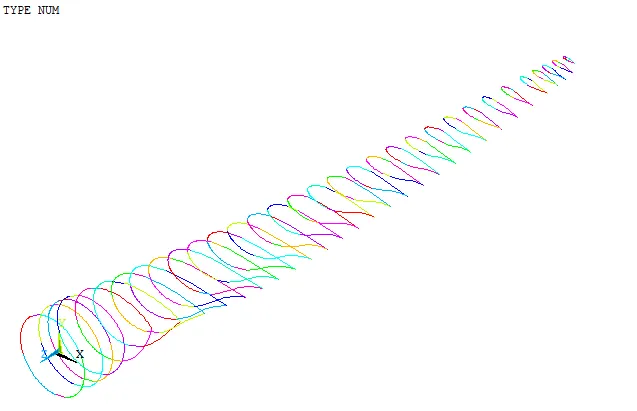

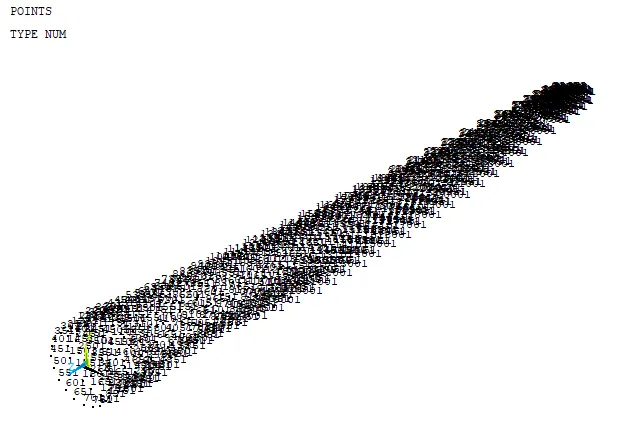

本文原始数据将风机叶片三维模型获取了90多个截面轮廓，最后根据实际需要，利用C#软件编程，获取了其中32个风机复合材料叶片轮廓点。然后再利用ansys的spline功能连线，spline连点有上线，叶片中间还有加复合材料的加强筋，所以建模时需要考虑清楚连点的个数。

再利用askin功能，两条线之间连成面。

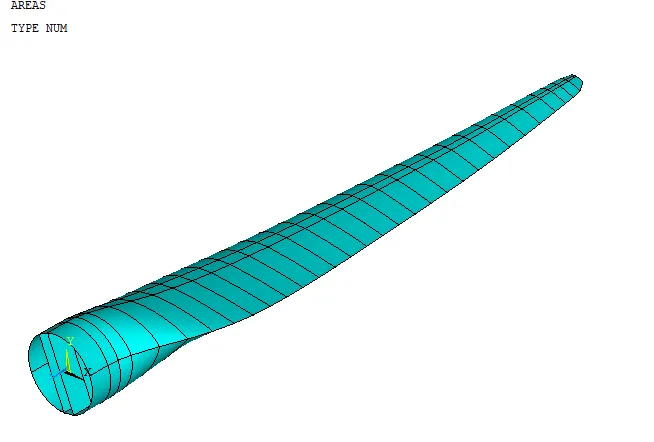

再由线形成面。

利用shell281单元，设置保存每层的值。

新建复合材料属性，各向异性。

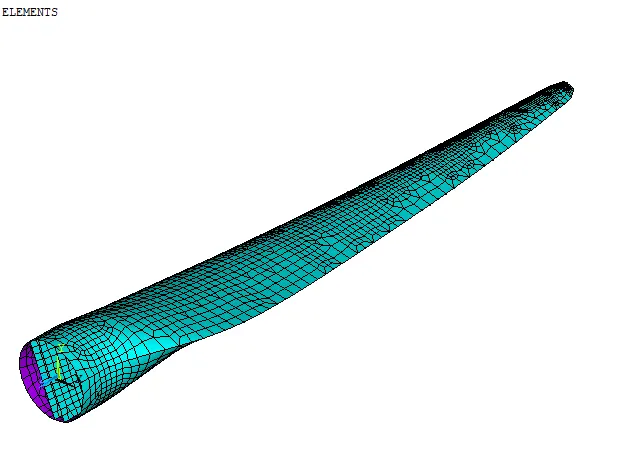

自由网格划分，约束，求解前十阶模态，

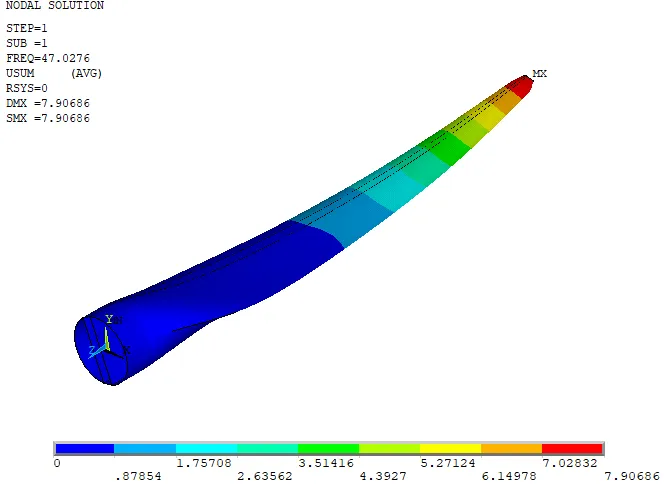

第1阶模态振动
