Abaqus调用Damask模拟多晶织构演化

FCC------以铝为代表，参数使用原始abaqus提供的参数

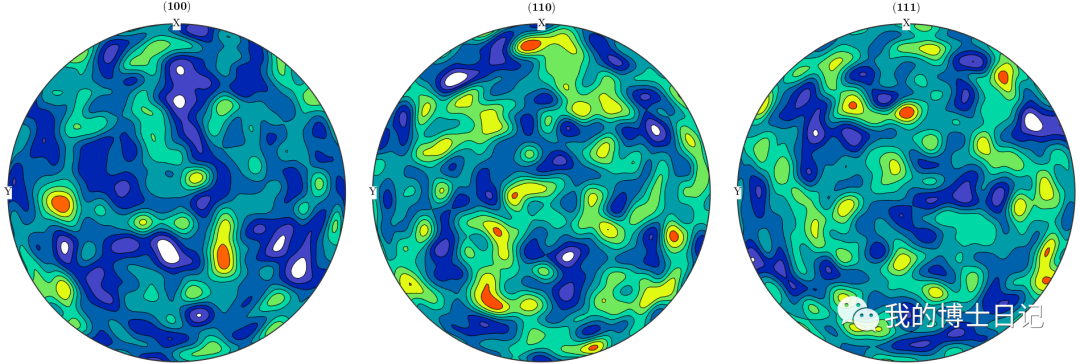

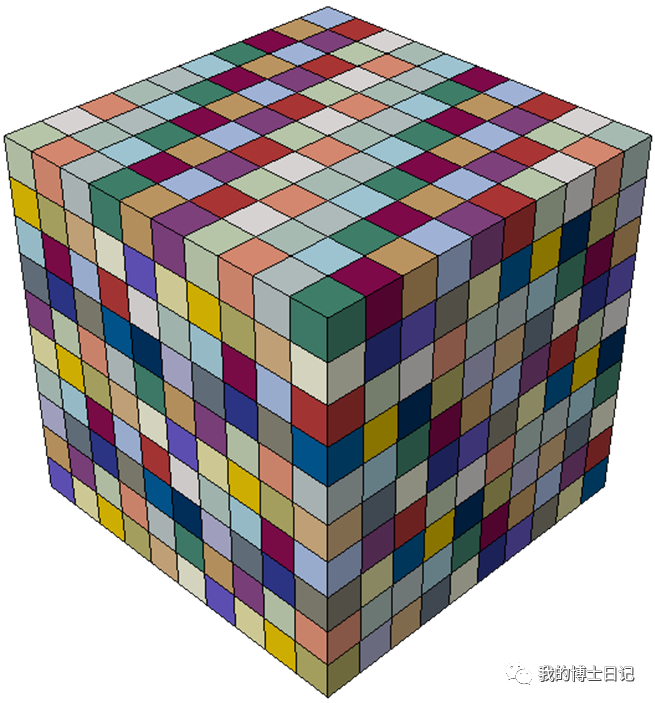

织构演化模拟模型使用包含1000个单元的1*1*1mm立方体，其中每个单元表示一个特定取向的单晶，初始织构使用软件生成1000组随机取向，并分配给不同的单元，模型和初始织构如下图所示

利用周期性边界条件分别模拟多晶沿着ND方向拉伸，压缩，以及沿着ND方向进行平面应变压缩时的织构

RD拉伸织构：

RD压缩织构：

ND平面应变压缩织构：

BCC------以铁素体为代表，参数使用原始abaqus提供的参数

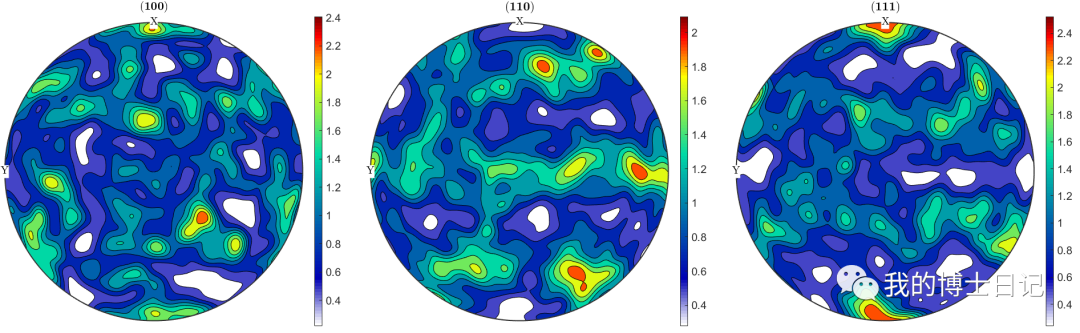

织构演化模拟模型使用包含1000个单元的1*1*1mm立方体，其中每个单元表示一个特定取向的单晶，初始织构使用软件生成1000组随机取向，并分配给不同的单元，模型和初始织构如下图所示，

、

利用周期性边界条件分别模拟多晶沿着ND方向拉伸，压缩，以及沿着ND方向进行平面应变压缩时的织构

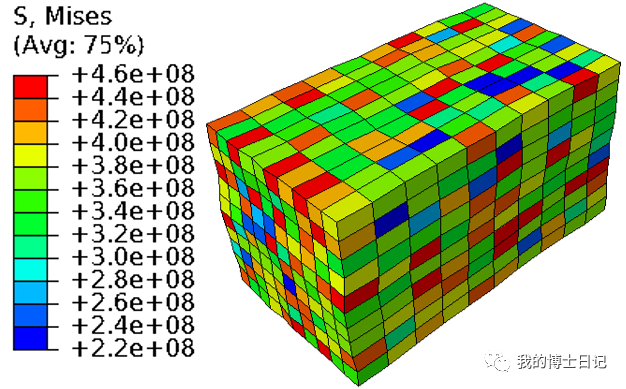

拉伸织构；

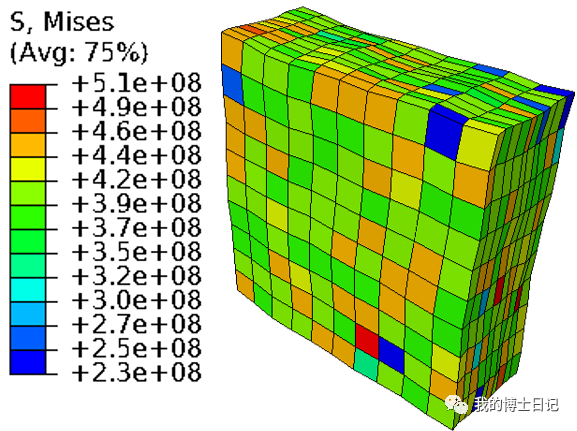

压缩织构；

平面应变压缩织构；

HCP------以镁为代表，参数使用原始abaqus提供的参数

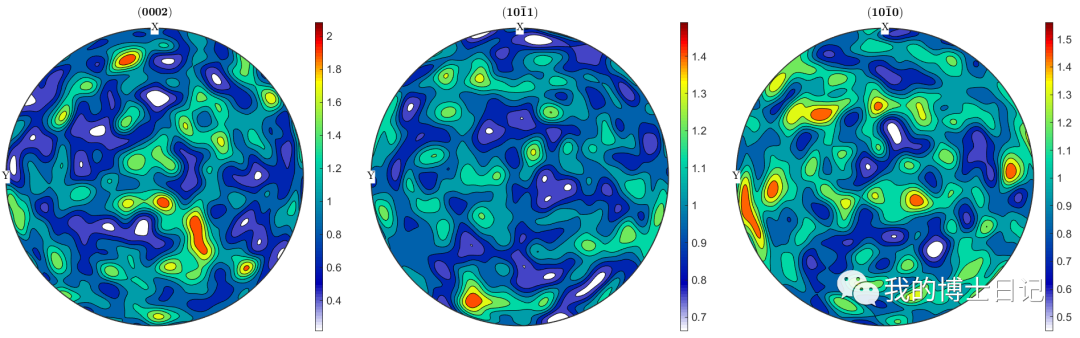

织构演化模拟模型使用包含1000个单元的1*1*1mm立方体，其中每个单元表示一个特定取向的单晶，初始织构使用软件生成1000组随机取向，并分配给不同的单元，模型和初始织构如下图所示，

利用周期性边界条件分别模拟多晶沿着ND方向拉伸，压缩，以及沿着ND方向进行平面应变压缩时的织构

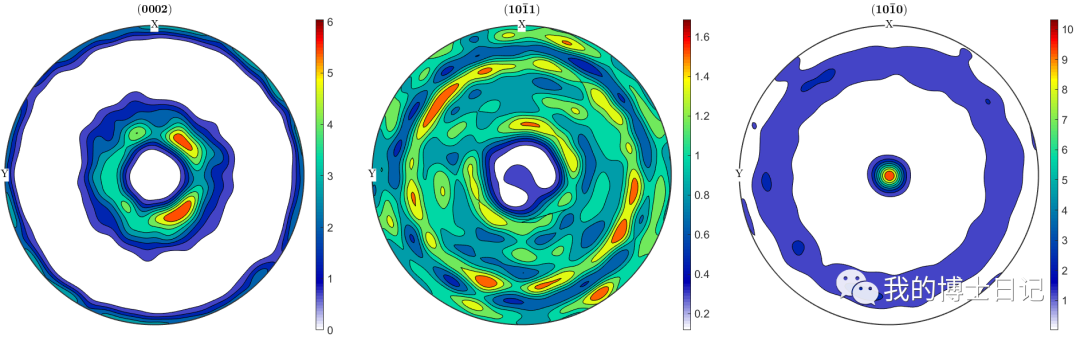

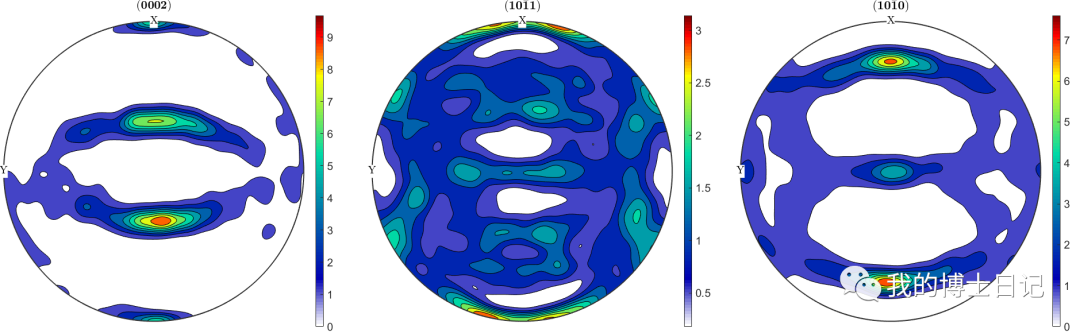

拉伸织构：

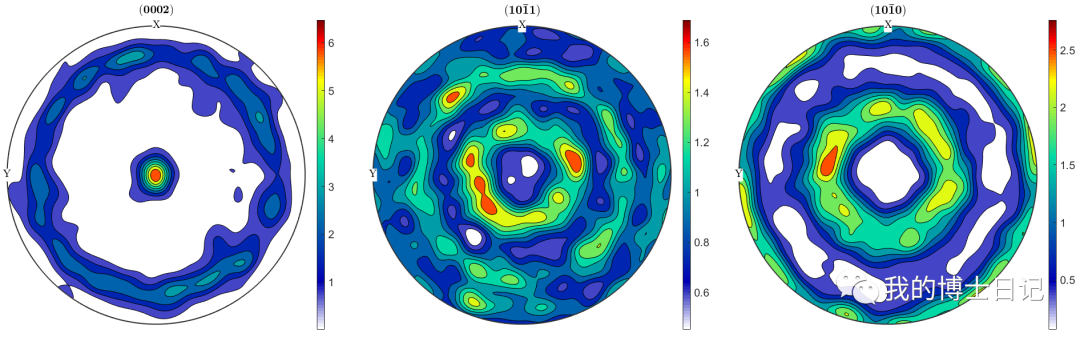

压缩织构：

平面应变压缩织构：

多晶局部应力应变场分布模拟与宏观应力应变响应。以FCC－铝为例子。BCC与HCP同理。

模型使用包含500个晶粒100000个单元的板状多晶，承受X方向20％的工程应变。局部应力应变分布与宏观应力应变响应结果如下：

初始几何模型与晶粒取向分布；

拉伸变形局部应力分布；

拉伸变形

局部应变分布：

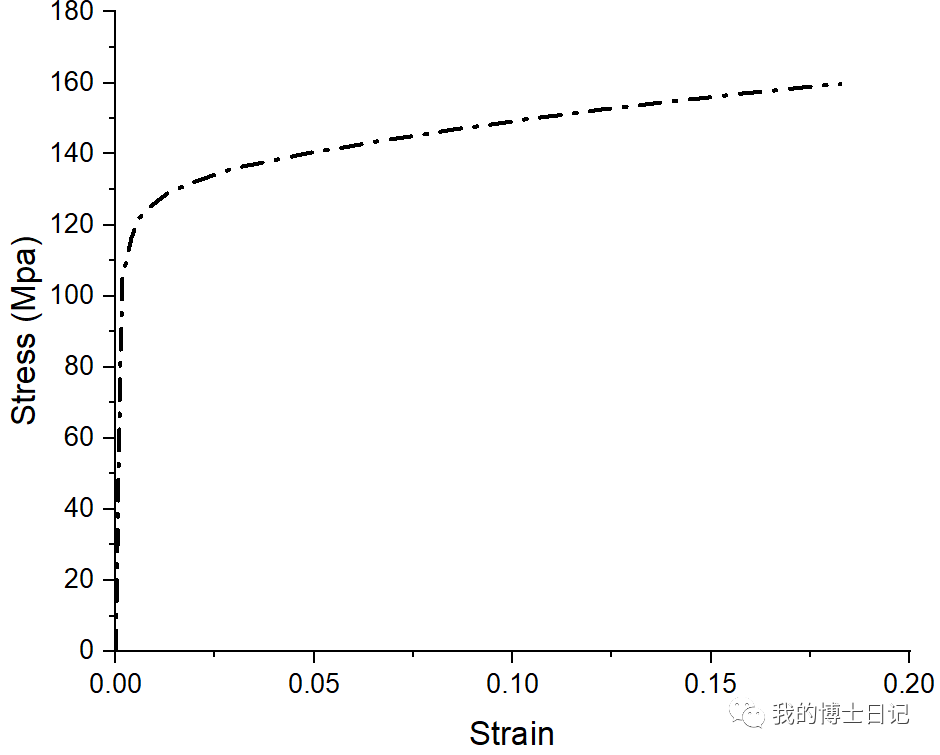

宏观应力应变响应情况：

变形结束后多晶取向分布：

相同参数下，模拟结果与黄umat结果保持一致，如织构演化，应力应变分布，以及宏观应力应变响应。
