ABAQUS地震波输入与计算技巧全掌握

（1）地震波的输入

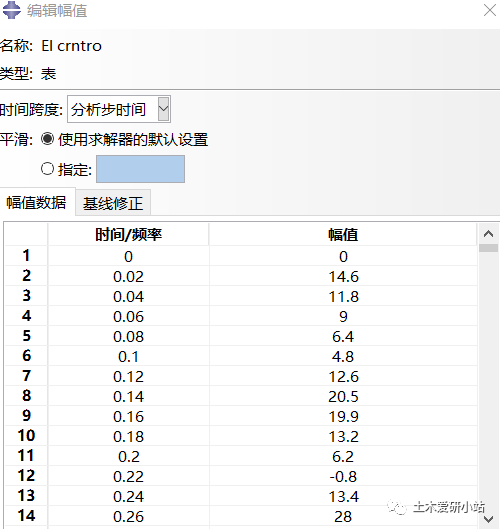

在左边树形工具栏中选择幅值，新建的表格中输入地震波的数据。其中时间/频率一栏输入的为地震波的时间，幅值一栏为地震波的幅值。

（2）分析步的设定

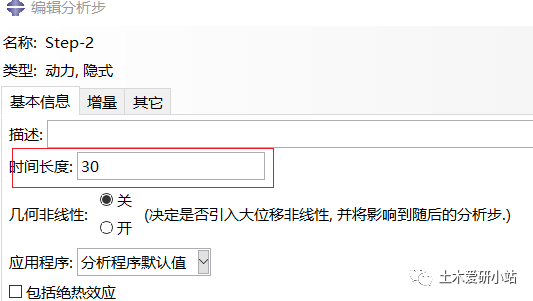

时间长度为

地震波的时间+10s。因为只定义实际地震波的时间，可能在计算时未实际完成地震波的输入且有可能不收敛。适当的加长地震波的计算长度，有利于收敛。

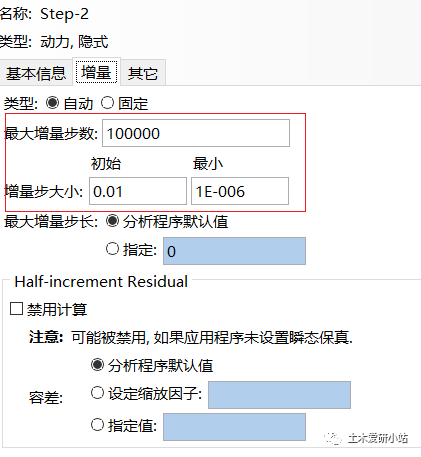

其中最大增量步适当的加大，有利于计算收敛。增量步的输入可按下图设置。

（3）场输出设置

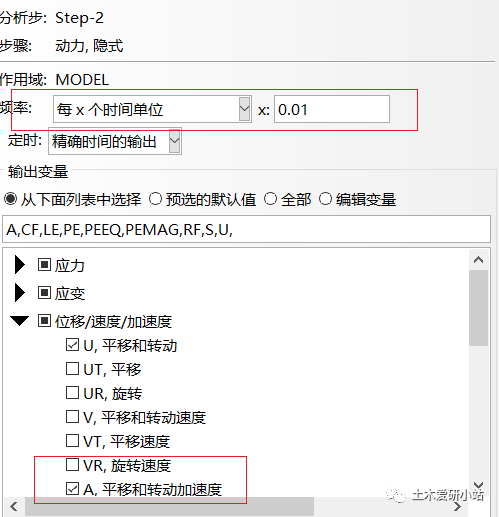

其中频率可以设置“每x个时间单位”，

x的取值可以为0.01（该设置会造成输出结果的内存过大，建议保存结果的磁盘内存大一些）.在位移的输出中，勾选上 A（平移和转动加速度）

（4）边界条件的设置

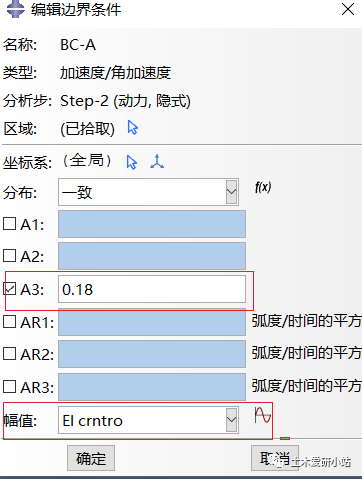

其中边界条件设置选择

加速度/角速度。其中方向为 输入地震波的方向。输入值为 地震波的加速度，按照规范进行取值。幅值选择第一步添加的数据。其中地震波是在结构的底部输入，也就是边界条件为结构的底部进行约束。
