1 结构参数
动环外径87mm,内径=61mm,螺旋槽半径76mm,螺旋槽深度3μm,气膜厚2.5um,螺旋角为15°,槽数N=12,槽宽与堰宽之比γ=1.0。
2 边界条件和网格
由于动环的旋转作用使螺旋槽内的气体随螺 旋槽一起运动,因此将螺旋槽内气膜设置为旋转区域( 动域) ,非槽区(堰区、坝区)的气膜设置为静止区域。对于旋转区域使用移动参考 系(MRF) ,设置转速为 n,对于静止区域,保持默认值。

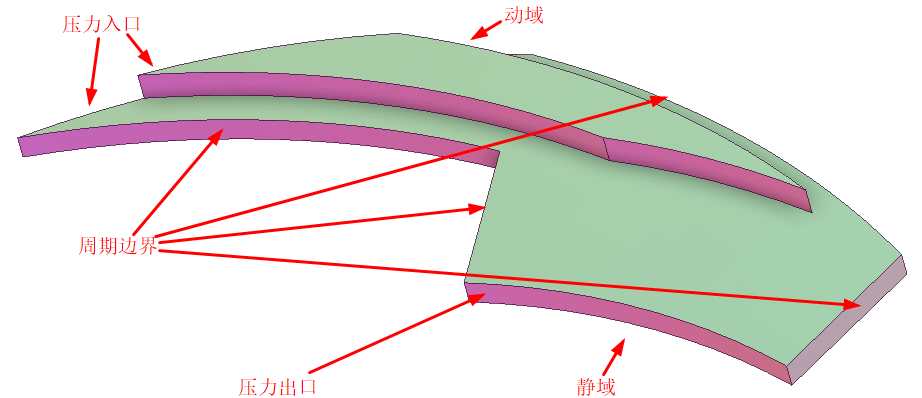

气膜外径处设置为压力入口( pressure inlet) ,气膜内径处设置为压力出口( pressure outlet)。计算区域两侧 的断面设为旋转周期性边界( rotational periodic) 。与动环接触的所有壁面设定为移动壁面( moving wall) ,给定转速为 n,与静环接触的所有壁面设为静 止壁面( stationary wall) 。动静域交界的平面设置交界面(interface)。

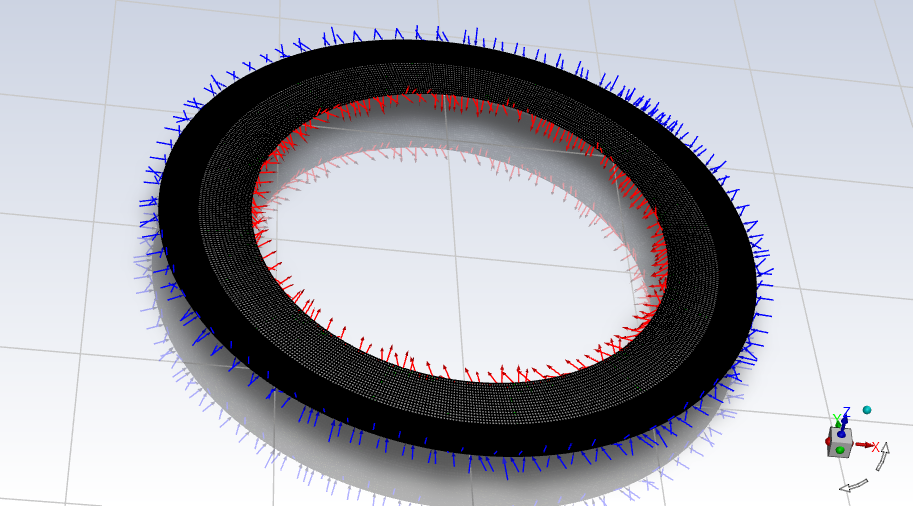

气膜三维模型时,先对气膜在厚度方向上放大1000倍进行网格划分, 仿真时在 Fluent 软件将网格沿厚度方向缩小1000倍,以此解决跨尺度建模和网格划分的问题。使用ICEM纯六面体网格,生成1/12周期网格(亦可生成整体网格)。

3 主要仿真设置
注:使用软件版本为Ansys Workbench 2023R1-SCDM ICEM FLUENT
1)FLUENT中阵列后的网格

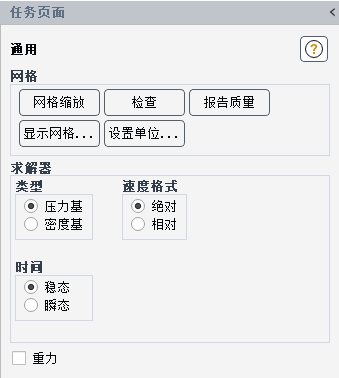

2)使用压力基求解器,稳态计算

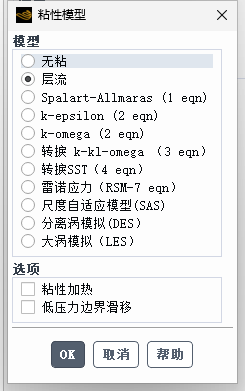

3)使用层流模型

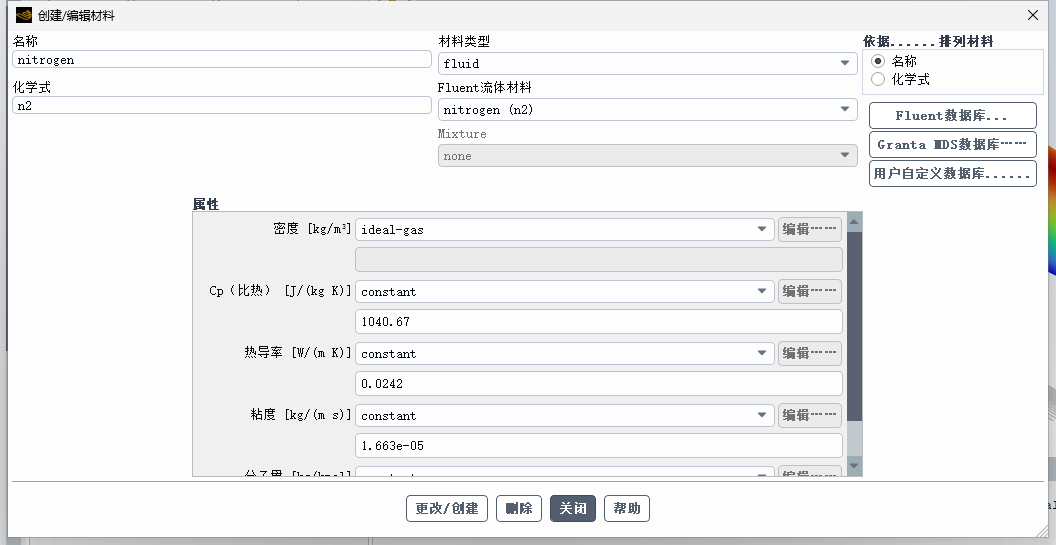

4)使用氮气,理想气体

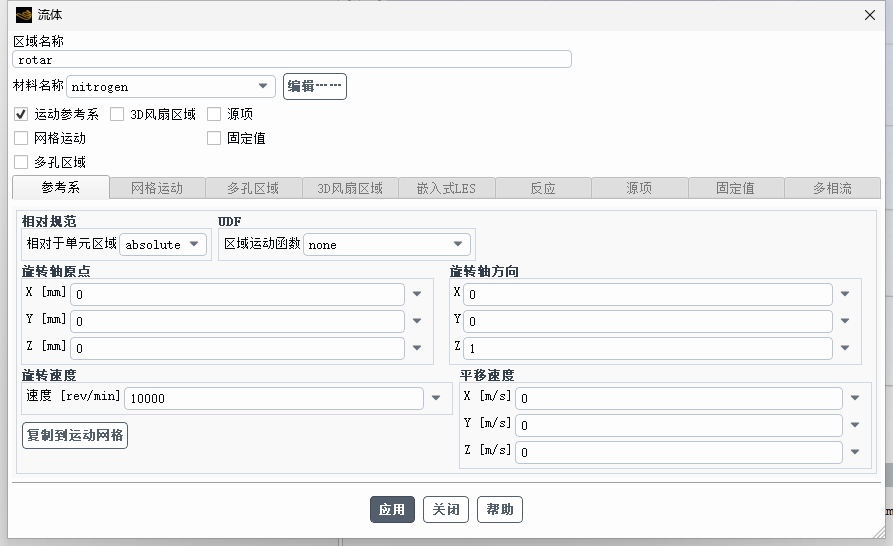

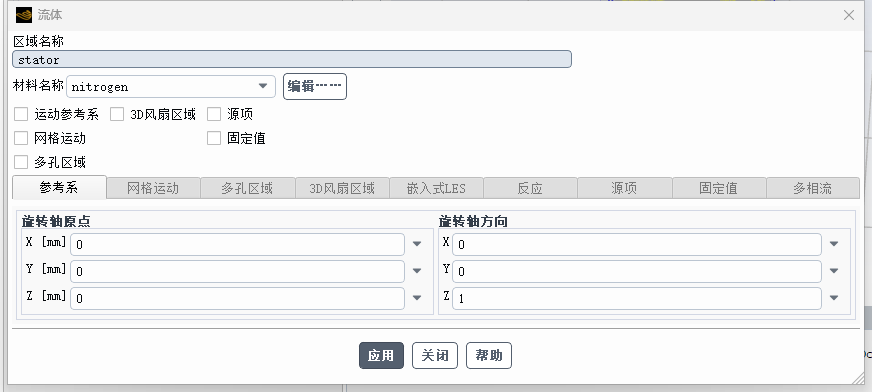

5)将流体介质赋给流体域,并设置动域的转速


6)设置动壁面的转速

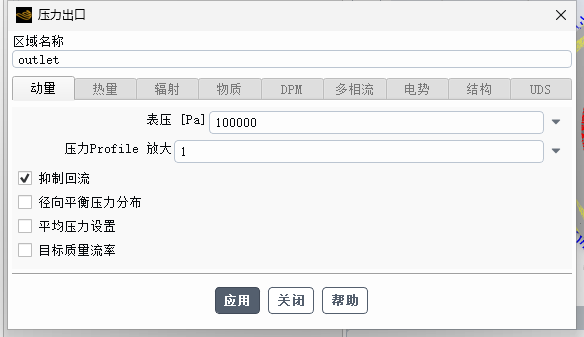

7)设置出口压力

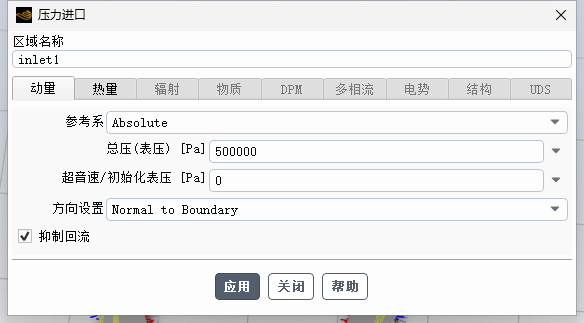

8)设置入口压力

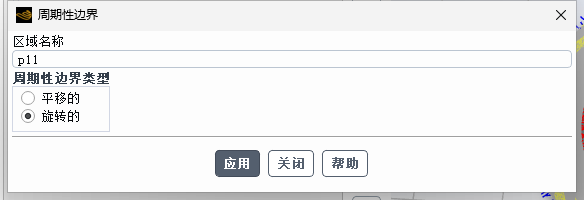

9)设置周期性边界条件

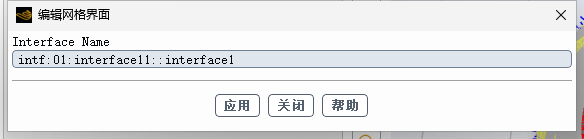

10)设置交界面

11)初始化

4 基本结果

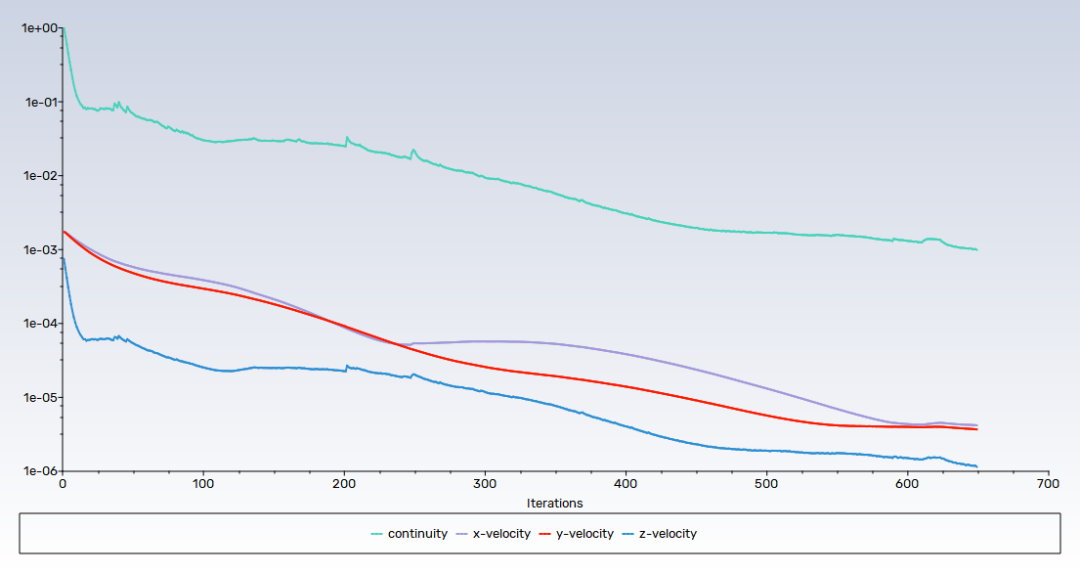

残差曲线

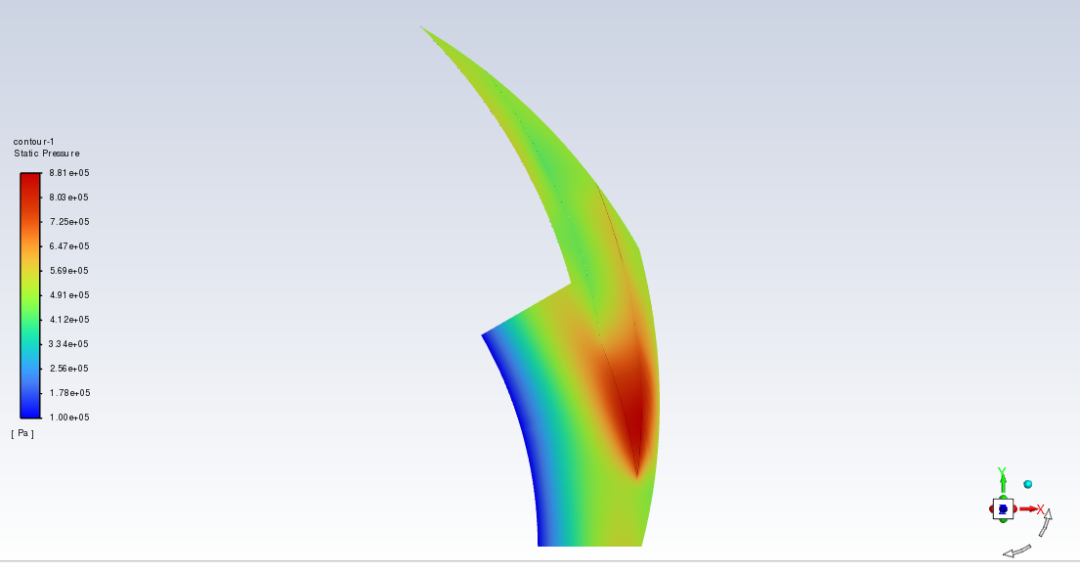

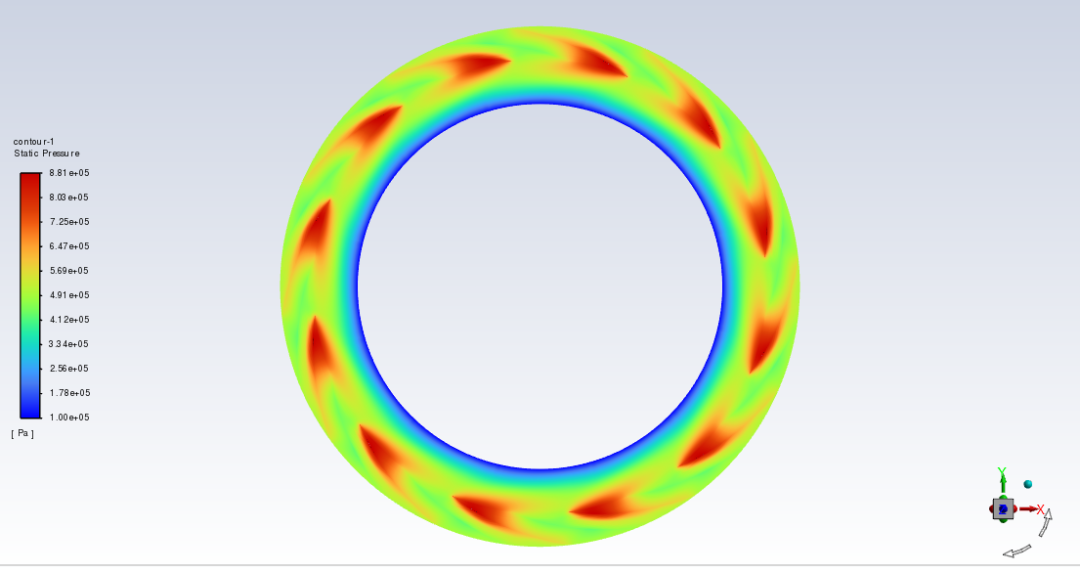

压力云图

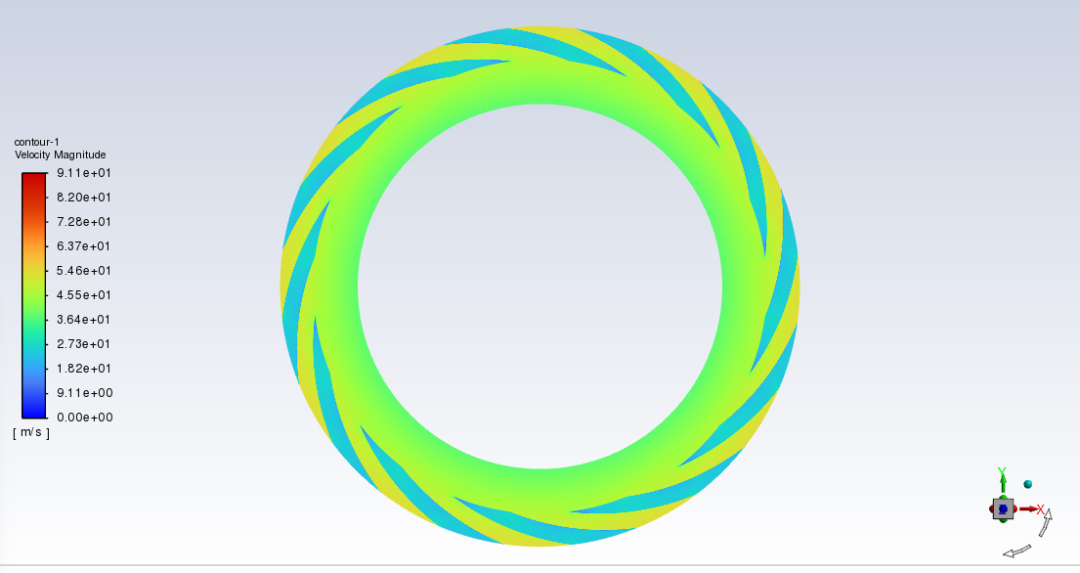

速度云图

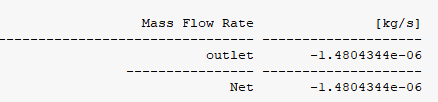

泄露量

气膜开启力

气膜刚度
K=F/气膜厚度=501.5417N/2.5um

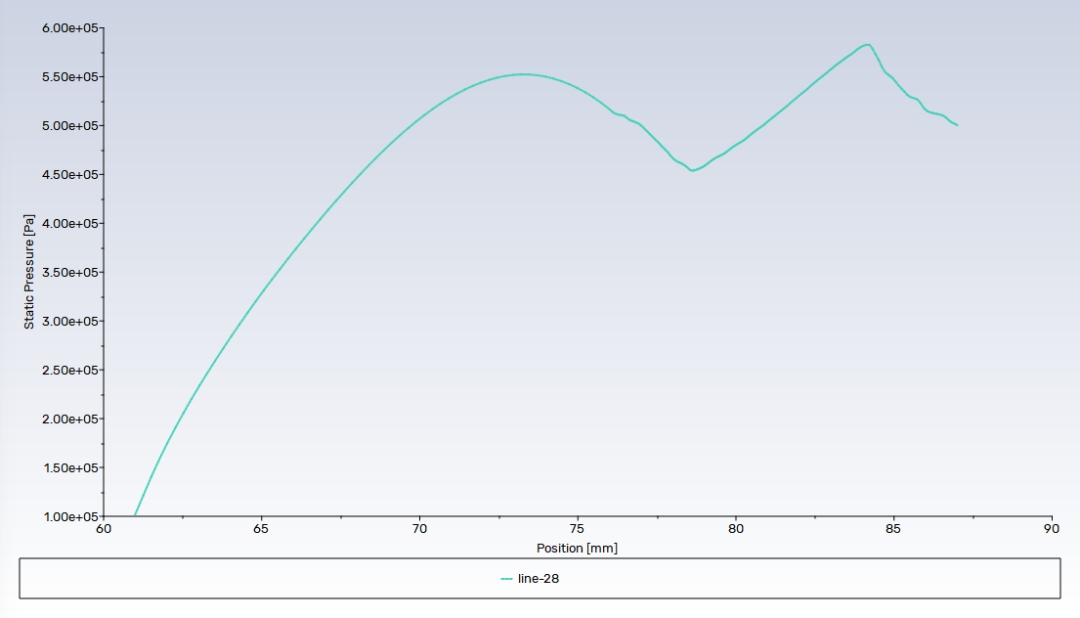

压力沿径向分布
