FLUENT助力翼装飞行动力学的精准模拟

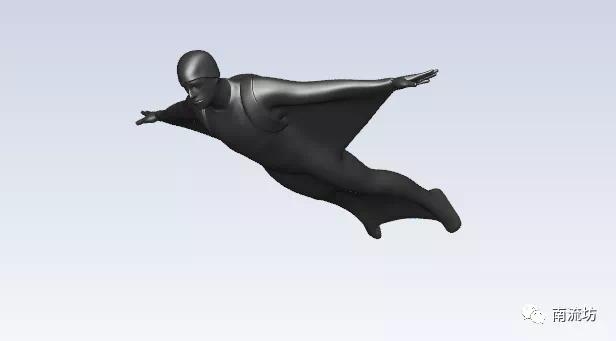

本教程演示了翼装飞行外流场模拟情况。

1 启动FLUENT并导入网格

1）在Windows系统下执行“开始”→“所有程序”→ANSYS 2020→Fluid Dynamics→Fluent 2020命令，启动Fluent 2020。

2）单击主菜单中File→Read→Mesh命令，导入.msh网格文件。

2 定义模型

1）单击命令结构树中General按钮，弹出General（总体模型设定）面板，Solver中Time选择Steady。

3 设置湍流模型

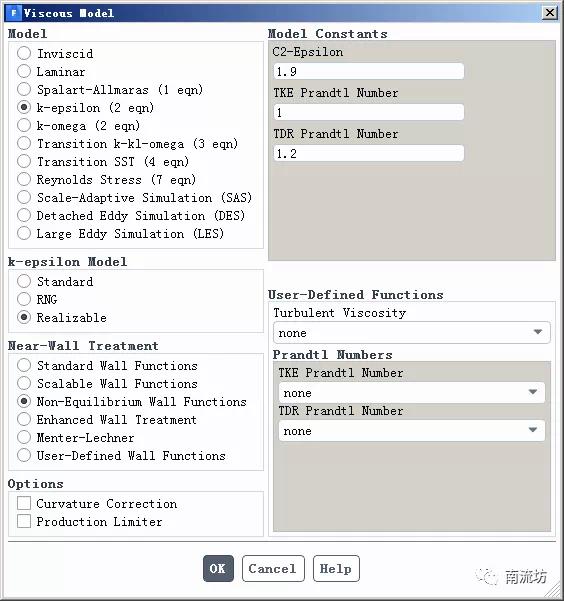

1）在模型设定面板Models中双击Viscous按钮，弹出Viscous Models对话框，勾选Realizable k-epsilon模型，Near-Wall Treatment勾选Non-Equilibrium Wall Functions，单击OK按钮确认。

4 设置边界条件

1）单击主菜单中Physics→Zones→Boundaries按钮启动的边界条件面板。

2）在边界条件面板中，设置inlet，Velocity Magnitude输入40m/s，单击OK按钮确认。

5 初始条件

1）单击主菜单中Solving→Initialization按钮，弹出Solution Initialization（初始化设置）面板。Initialization Methods中选择Hyper Initialization，单击Initialize按钮进行初始化。

6 计算求解

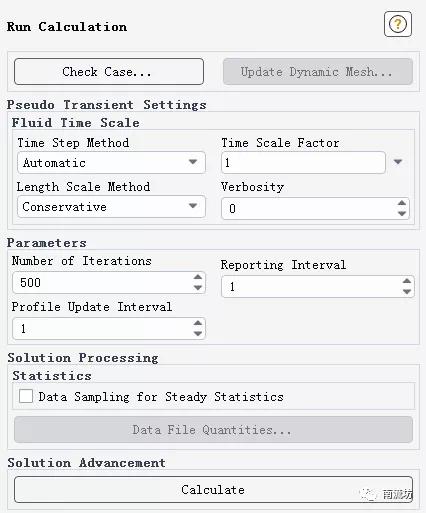

1）单击主菜单中Solving→Run Calculation按钮，弹出Run Calculation（运行计算）面板。在Number of Iterations填入500，单击Calculate开始计算。

7 结果后处理

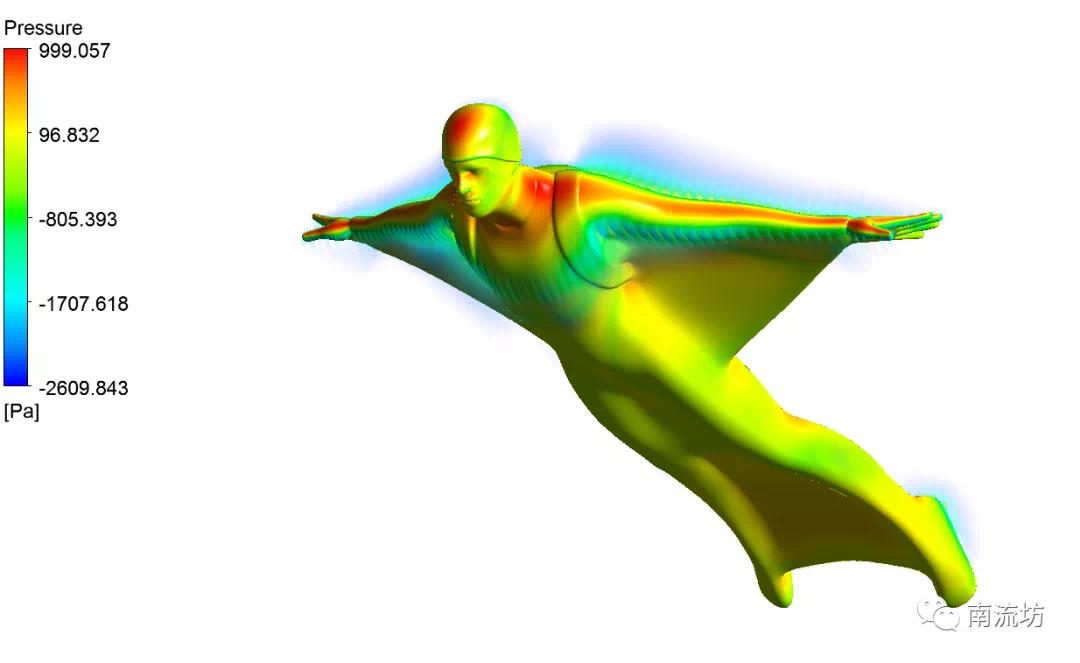

1）进入CFD-Post界面，在对称面位置显示速度场云图，桥梁表面显示压力分布。
