IML(膜内标签)仿真分析的方法与实践

膜内标签成型工艺简介

将已印刷好图案的膜片放入金属模具内，将成形用的树脂注入金属模内与膜片接合,使印刷有图案的膜片与树脂形成一体而固化成成品的一种成形方法。

膜内标签仿真分析的操作要点：膜内标签成型类似于嵌件成型

当薄膜厚度小于1mm时，设置单元属性为in-mold label，具体操作如下：

• 选择产品上和薄膜接触的三角形单元，复制单元并远离产品一段距离

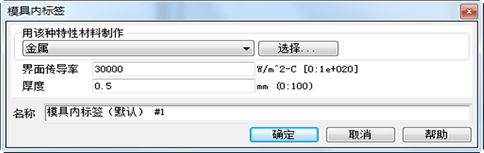

• 指定In-mold label属性，指定材料及厚度

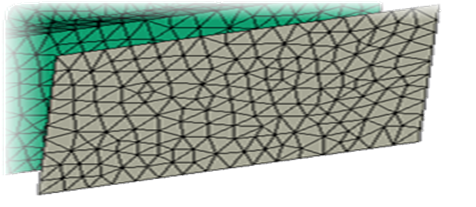

• 确保标签取向正确

对于中性面，标签的蓝色侧与零件的蓝色侧相对，则应将标签放置在零件的蓝色侧，如果标签的红色侧与零件的蓝色侧相对，则将标签放置在零件的红色侧

对于双层面和 3D 模型，请确保标签的蓝色表面与零件的蓝色表面相对

• 选择薄膜重新移动到和产品相接触的位置
• 执行cool分析(注仅支持冷却的BEM稳态分析)

注：当薄膜厚度大于1mm时，要考虑薄膜刚度对产品变形影响，需要设置单元属性为零件镶嵌进行分析。因此考虑在CAD图档中创建出薄膜实体零件，导入Modlflow执行嵌件成型分析。
