AutoCAD圆弧绘制与编辑

cad圆弧怎么画？

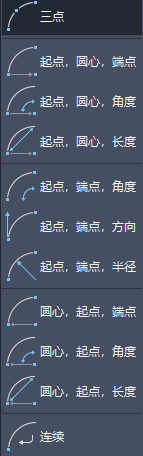

执行【圆弧】命令主要的方式有：单击绘图工具栏中的圆弧按钮；

or在命令行输入ARC然后按回车键。下面介绍几种不同的绘制圆弧的方式。

三点方式绘制圆弧

所谓三点画弧，是指直接拾取三个点即可定位出圆弧，所拾取的第一点和第三点被作为弧的起点和端点。

起点、圆心方式绘制圆弧

起点、圆心画弧方式又分为“起点、圆心、端点”、“起点、圆心、角度”和“起点、圆心、长度”三种。当用户确定了圆弧的起点和圆心，只需要再指定圆弧的端点和角度、弧长等参数，即可精确地绘制圆弧。另外，当用户指定了圆弧的起点和圆心后，也可以直接输入圆弧的包含角或圆弧的弦长。

起点、端点方式绘制圆弧

这种方式又可以细分为“起点、端点、角度”、“起点、端点、方向”和“起点、端点、半径”三种方式。当用户定位出弧的起点和端点后，只需再确定弧的角度、半径或方向，即可精确画弧。如果用户输入的角度为正值，系统将按逆时针方向绘制圆弧；反之将按顺时针方向绘制圆弧。另外，当用户指定圆弧的起点和端点之后，也可以直接输入圆弧的半径或起点切向。

圆心、起点方式绘制圆弧

当用户确定了圆弧的圆心和起点后，只需再给出圆弧的端点或角度、弧长等参数即可。

连续方式绘制圆弧

执行【绘图】——【圆弧】——【继续】命令即可进入连续画弧状态，所绘制的圆弧与上一个弧自动相切。另外在结束画弧命令后，连续按两次回车键也可以进入相切圆弧绘制模式，所绘制的圆弧与前一个圆弧的终点连接并与之相切。
