浩辰3D软件建模全面介绍

浩辰3D 在建模的过程中,除了具备兼容常见 3D(如 Solidworks,NX,ProE,Inventor,Catia 等)文件格式通用的操作习惯和功能外:浩辰 3D 更是运用最新一代智能参数建模技术,完美融合了直接建模的高效、简便性和参数化设计的灵活性、可控性,可更快、更轻松地创立和编辑 3D 模型下面我们一起来看一下浩辰 3D 在创立模型上究竞有哪些独到之处

优势一:浩辰 3D 可以直接在模型上进行修改

目前大多数软件对模型的修改,都必须要通过编辑草图或者修改特征树里面的特征来实现.浩辰3D 可以直接对模型进行修改,包括在模型上进行尺寸标注,或者选择一个面进行拉伸,亦可以将模型的任意面进行角度旋转,这样可以极大的方便我们对于以前的图纸加以利用,有效的减少了画图过程中的重复工作。

尺寸标注:点击智能尺寸,选择需要修改的特征,对尺寸进行修改

拉伸模型面:选中需要修改的面,点击箭头,拖拽任意距离

任意旋转模型面的角度:选中需要修改的面，点击箭头尾部,拖拽到旋转轴位置,拖动方向盘进行旋转

优势二:浩辰3D 可以通过线条将平面分成多个局部

在很多三维软件中,如果想要把一个平面分割为多个局部,都需要用另一个面来切割。而浩辰 3D 只需要在选定的平面上画一条线,就可以将平面切割开来.选取任意局部,无论向上或者向下拖拽,都可以很轻易的对模型进行修改,操作非常简单，

零件建模的具体操作步骤：

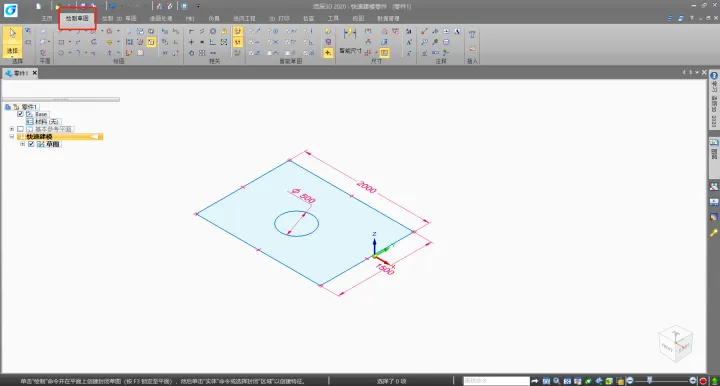

1、绘制草图

绘制草图可以在构造任何特征之前定义零件的基本大小和形状。草图由诸如直线、圆弧、圆和矩形的 2D 几何元素组成，可以使用尺寸和几何关系来控制 2D 元素的大小、形状和位置。

可在坐标系的主平面、参考平面或零件的平的面上绘制草图。

2、构造基本特征

浩辰3D软件中提供了两种构造基本特征的方法：特征构造命令或选择工具。在任一种方法中，提示条中的说明指导您完成特征构造过程。

3、构造附加特征

浩辰3D软件附加特征基于您所绘制的草图，这些3D特征可修改模型上现有的边；或者可以基于您所指定的一组属性。例如，可绘制附加草图，然后使用“选择”工具来添料或除料，使用“孔”命令来定义沉头孔或埋头孔特征，或使用“倒圆”命令对边进行倒圆。

4、修改模型

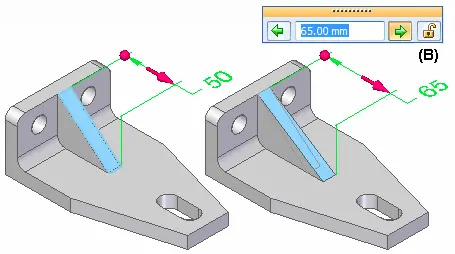

三维模型创建的一个重要部分是轻松且快速修改模型的能力。浩辰3D 提供了修改模型的各种工具。例如，您可以编辑模型边上的 3D 尺寸，以更改模型的大小或形状。如果要在后续编辑期间保留 3D 尺寸的值，可在值编辑框上设置“锁定”选项 (B)。

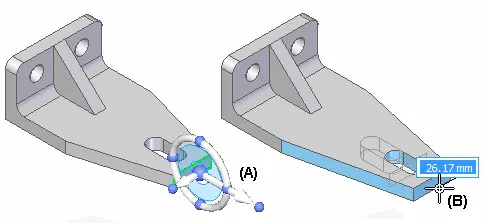

在模型上选择一个或多个面，然后使用方向盘 (A)，按照您定义的方向和值 (B) 移动这个（些）面，同时保留相邻面或特征的大小和位置关系。
