Solidworks齿轮配合详细教学

1.建立装配图，在装配体中导入两个齿轮。

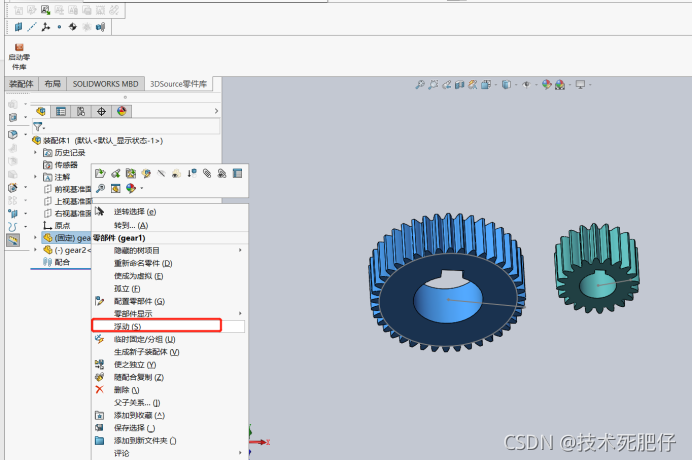

2.把齿轮1固定改为浮动

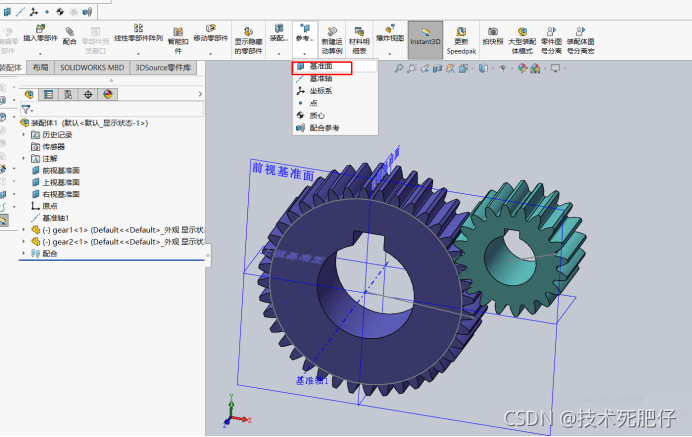

3.如下图所示选中隐藏/显示主要基准面。

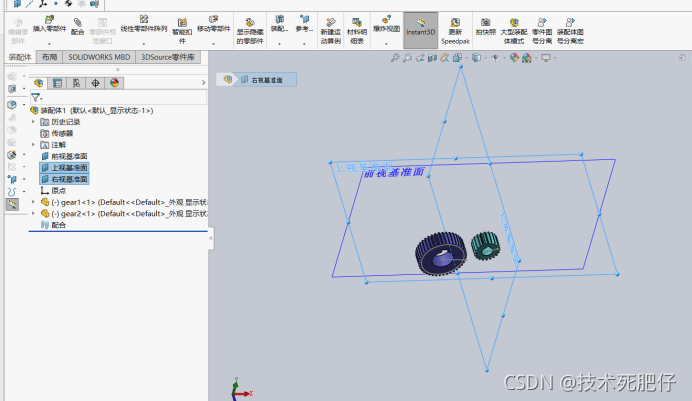

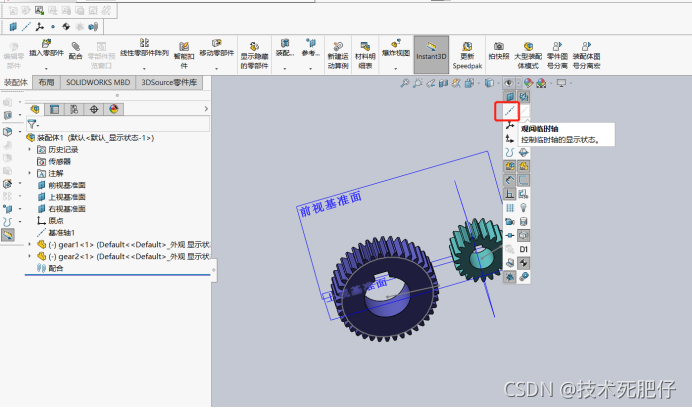

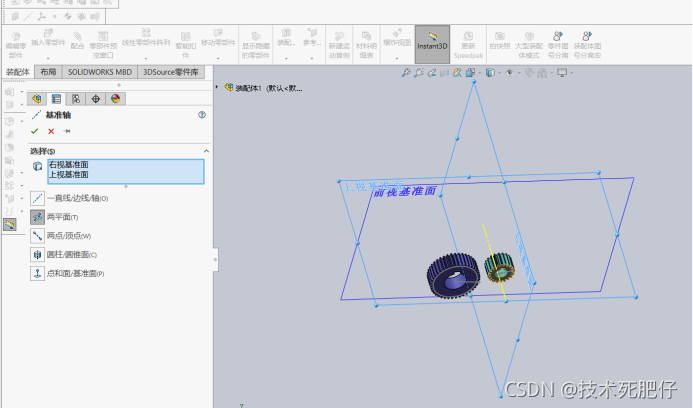

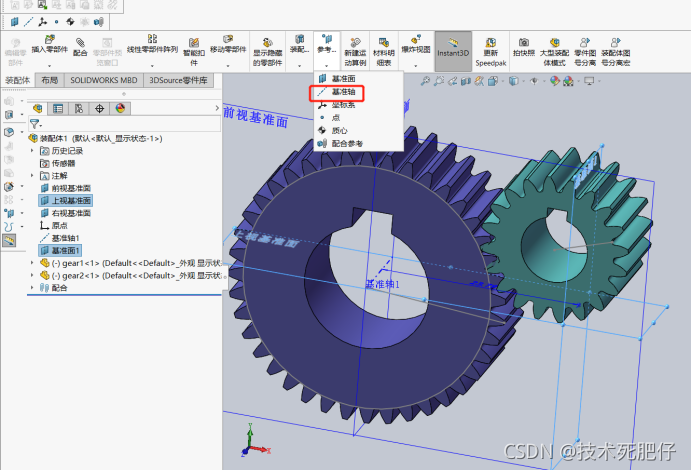

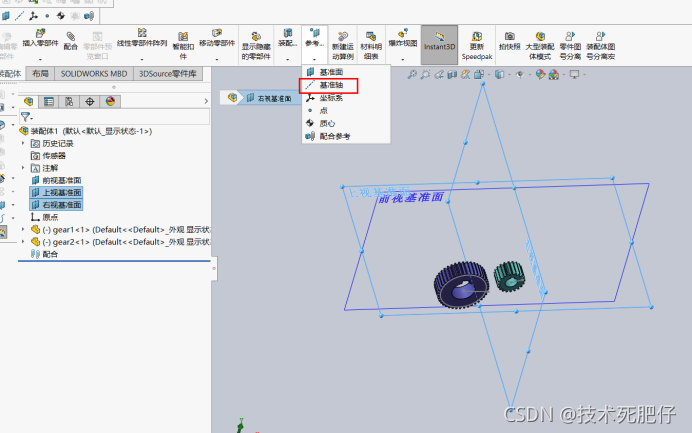

4.选中上视基准面和右视基准面，点击参考面之下的基准轴如下图所示。打上勾。建立基准轴后，点击观阅临时轴。

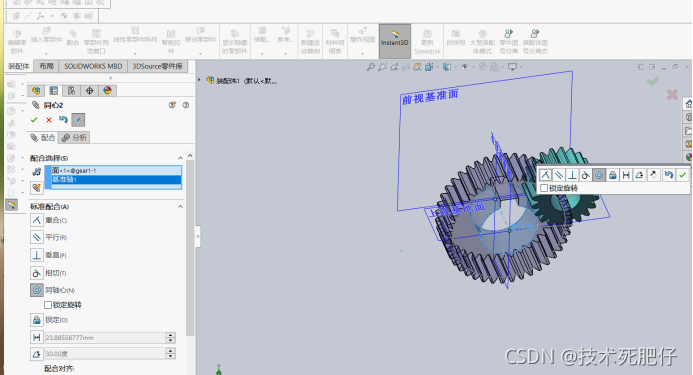

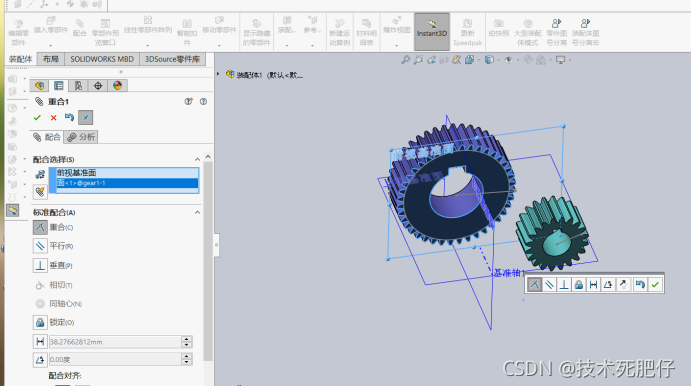

5.点击齿轮1和轴线同轴心配合。配合完成后，前视基准面齿轮1的正面重合。

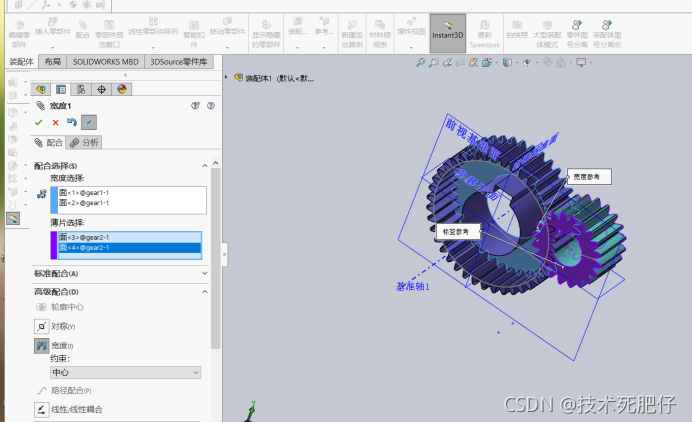

6.点击宽度配合，宽度选择齿轮1的正面和反面，薄片选择齿轮2的正面和反面。

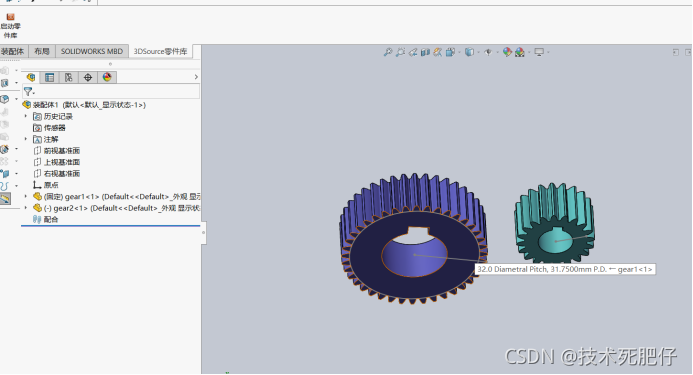

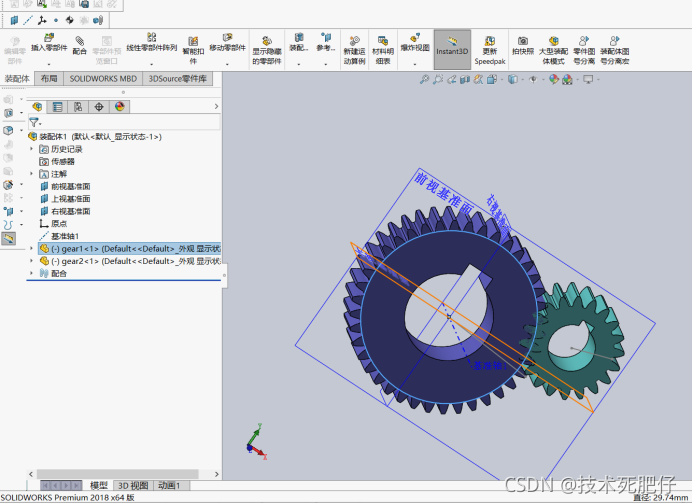

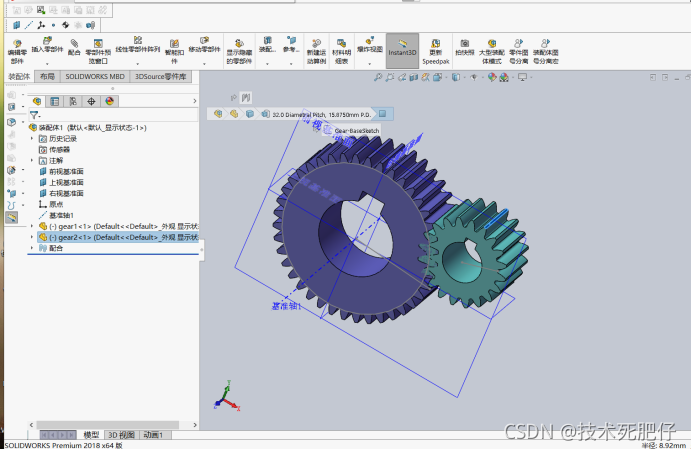

7.测量齿轮1齿根圆的直径29.74mm和齿轮2齿顶圆的直径8.92mm。算出配合后两齿轮圆心之间的距离。为23.79mm。

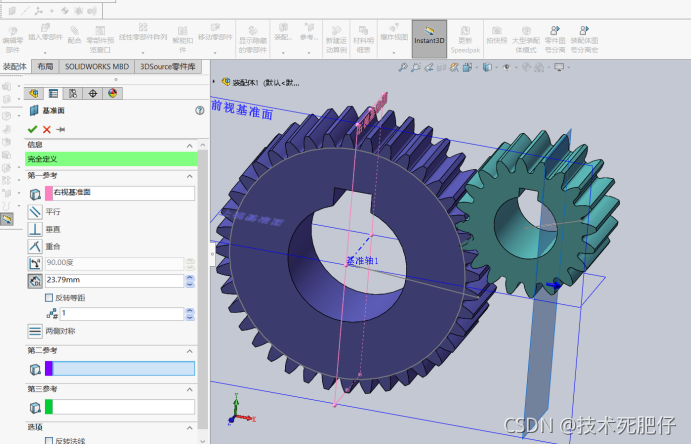

8.建立基准面，选择右视基准面，距离选择23.79mm。建立基准面1。

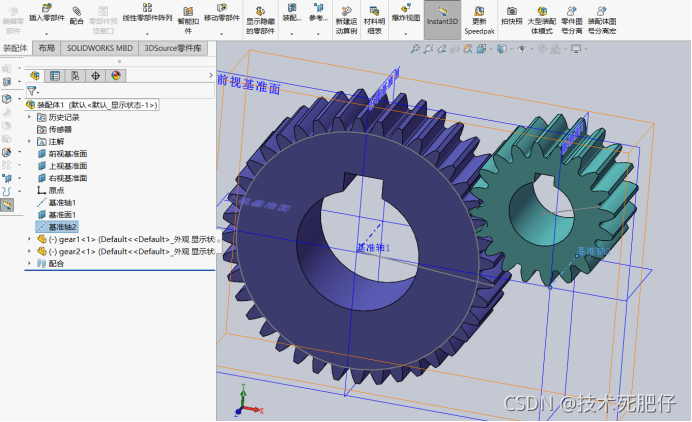

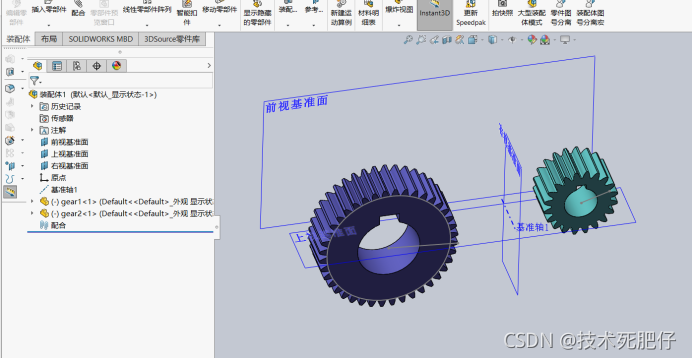

9.选择上视基准面和基准面1，建立基准轴2。

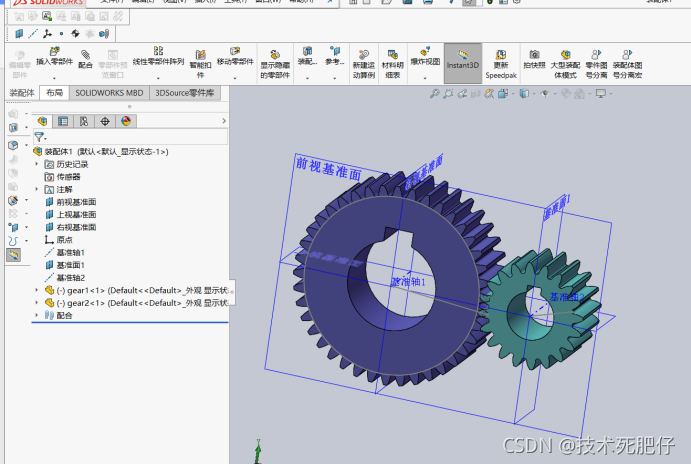

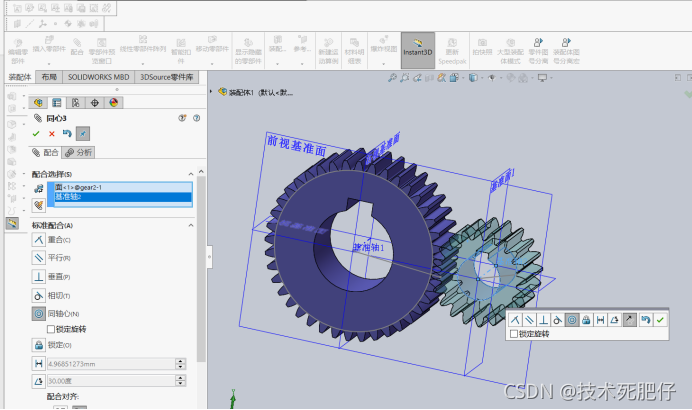

10.使基准轴2和齿轮2同轴心。

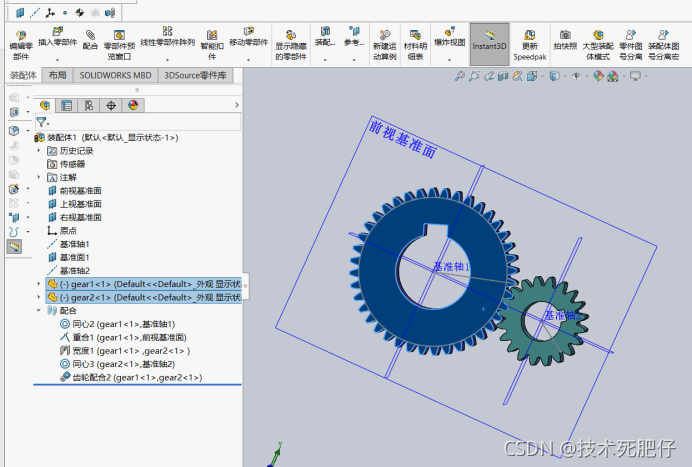

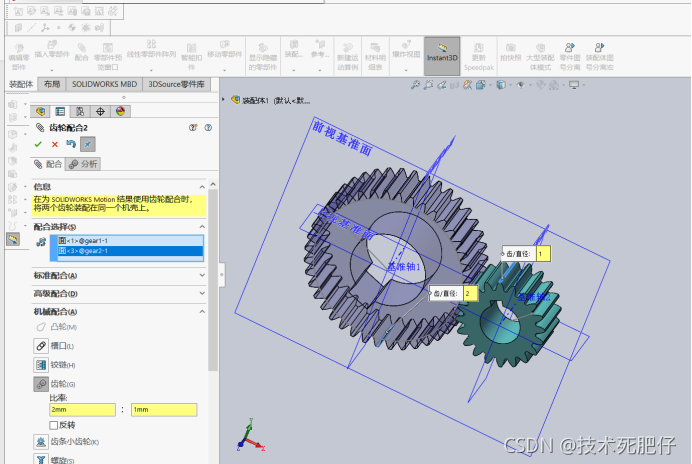

11.选择机械配合力的齿轮配合，配合选择齿轮1齿轮2的齿顶。比率可以根据任意设，这里选择2：1。点击勾之后就完成了。
