Fluent动画制作基础：管路问题的直观展示

一、FLUENT中设置

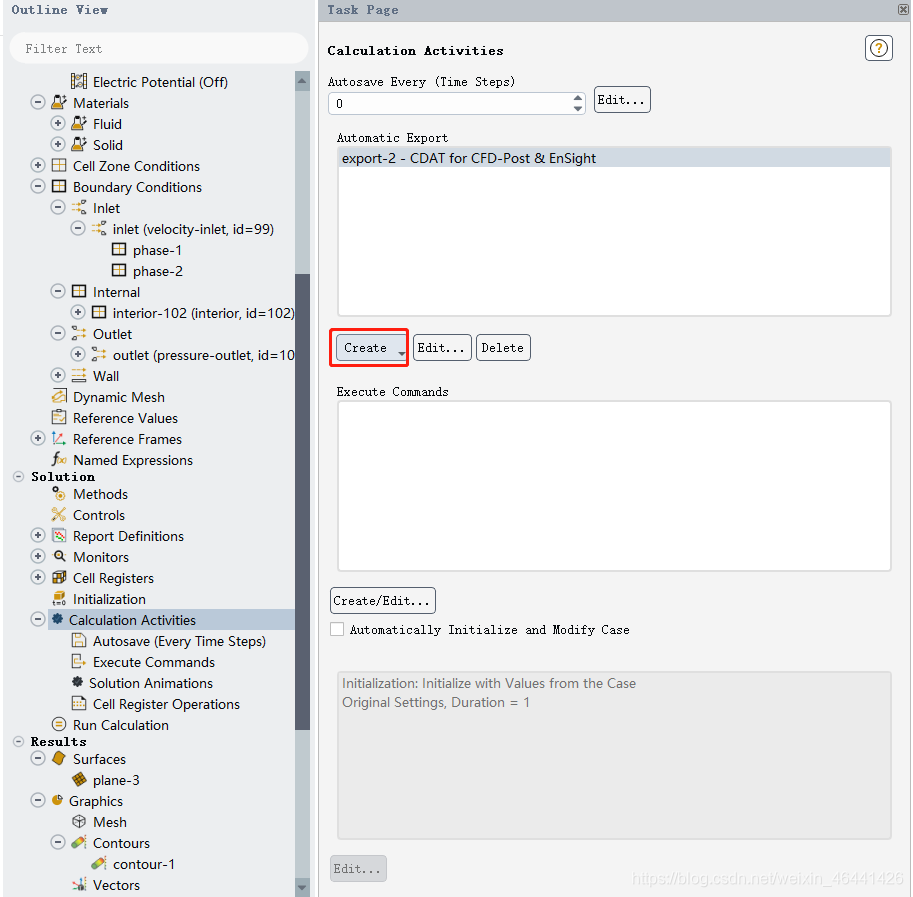

1、动画窗口创建新的模式

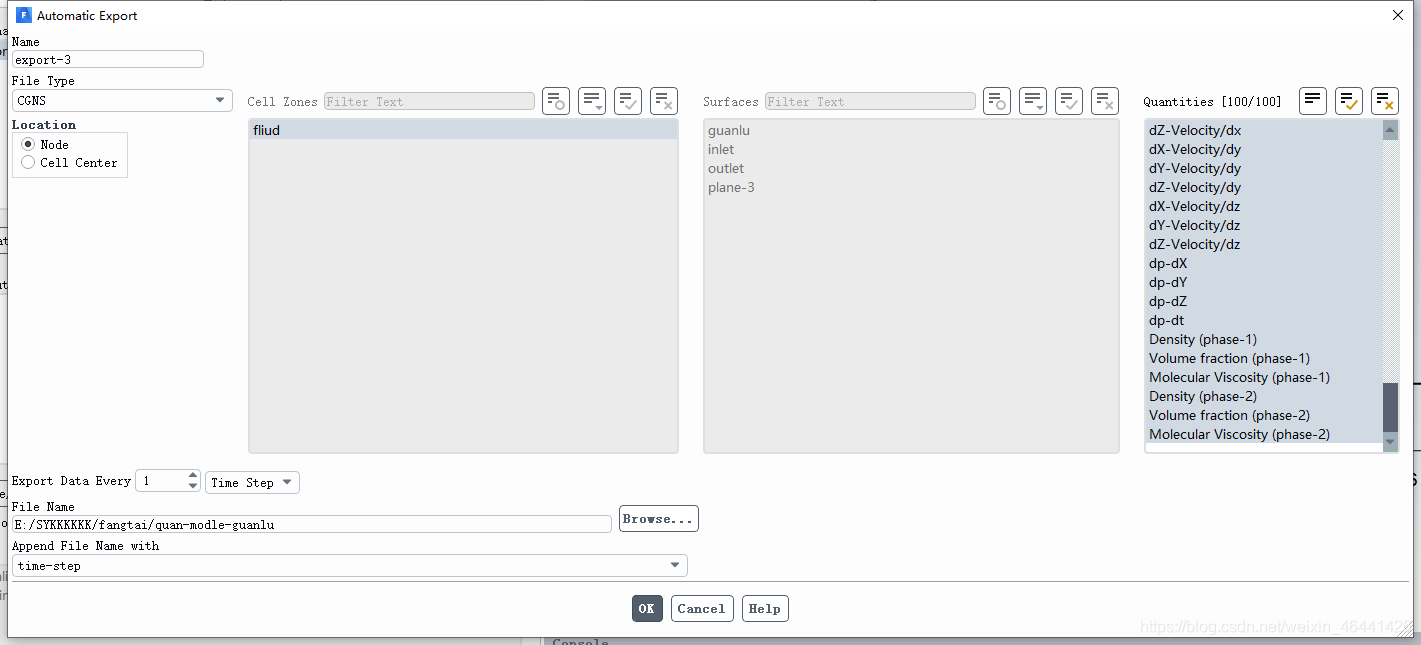

2、选择输出数据

file Type :选择数据输出类型 这里选择CFD-post.  后将所需要的区域和面全选，后面需要的变量本模型全选（懒的选）。

3、此处含义为每个时间步长，输出数据，本模型选择1。

4、建议保存位置单独建立文件夹，因为输出内容很多。

二、CFD-POST中的操作

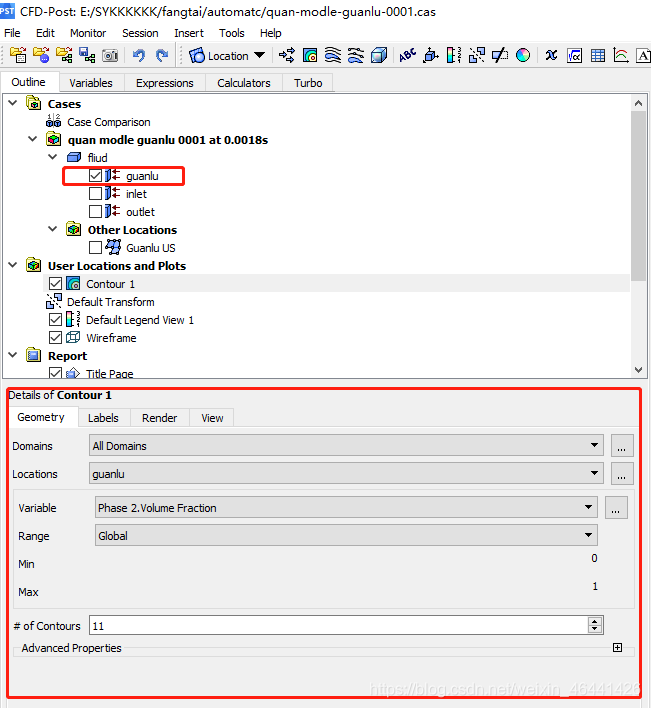

1、选择管路，并创建液相云图，显示液相初始位置

2、操作图标、在标题栏上方

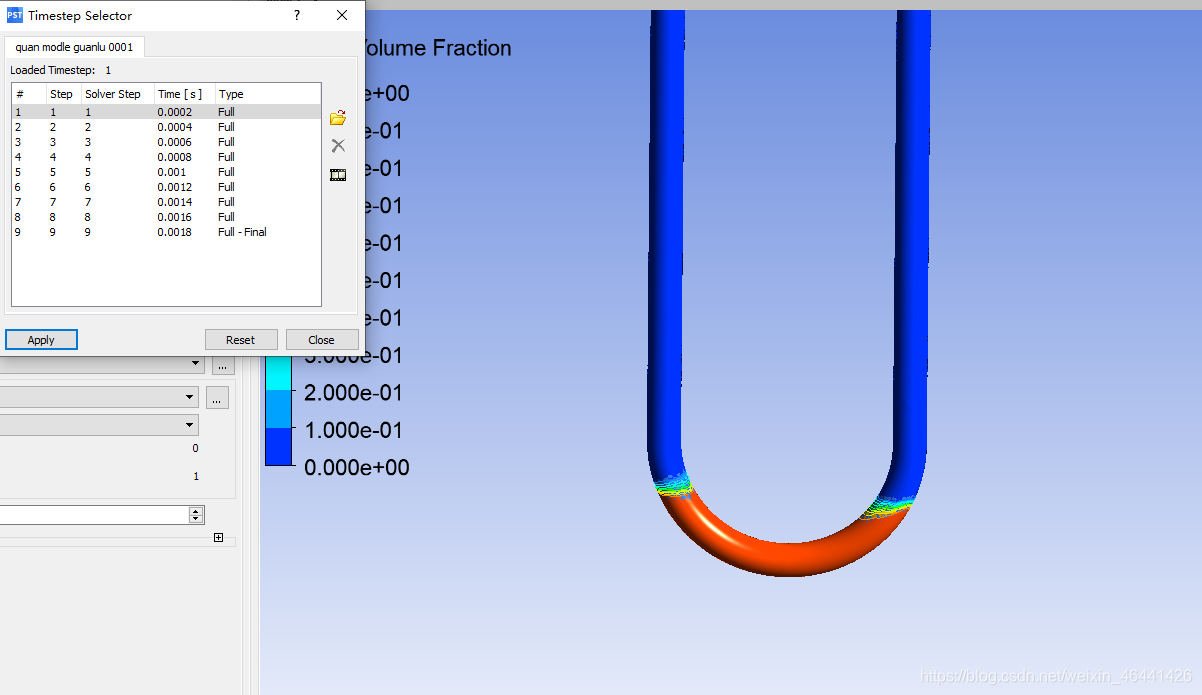

3、选择保存的不同时间步，可以看到积液随时间的变化。

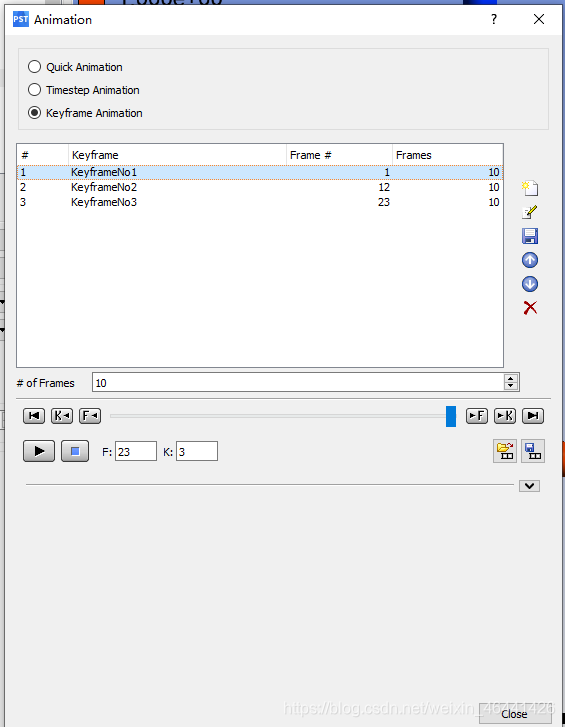

4、选择不同的积液位置进行创建，之后就可以直接进行播放了，

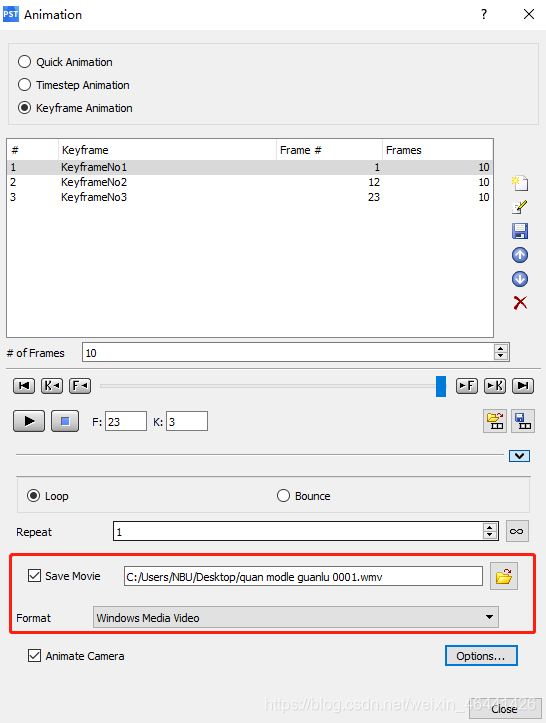

5、最后为输出视频格式，输出了就可以了。
