Creo到AD14的线框导出教程（DXF格式）

环境：Creo 3.0    AD14(PCB)

工作中会使用到creo来建模，但是有时候需要将其变成PCB，重新画又太麻烦，因此此处记录一下自己摸索的方法。

1.打开目标PRT

2.新建绘图，默认配置

3.点击“常规视图”，无组合状态。

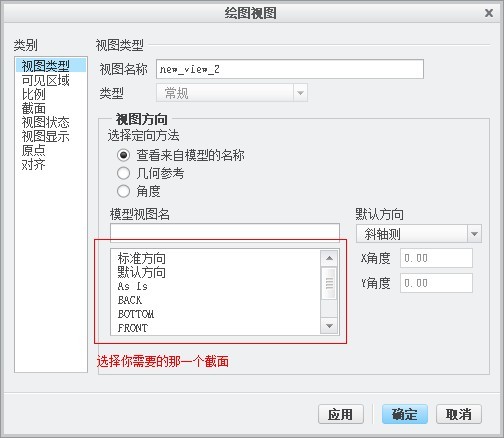

4.鼠标左键单击绘图区域：

单击确定。

5.显示模式换成线框。

6.另存为DXF

7.打开目标PCB文件，导入刚刚生成的DXF文件

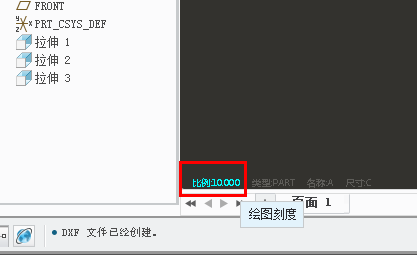

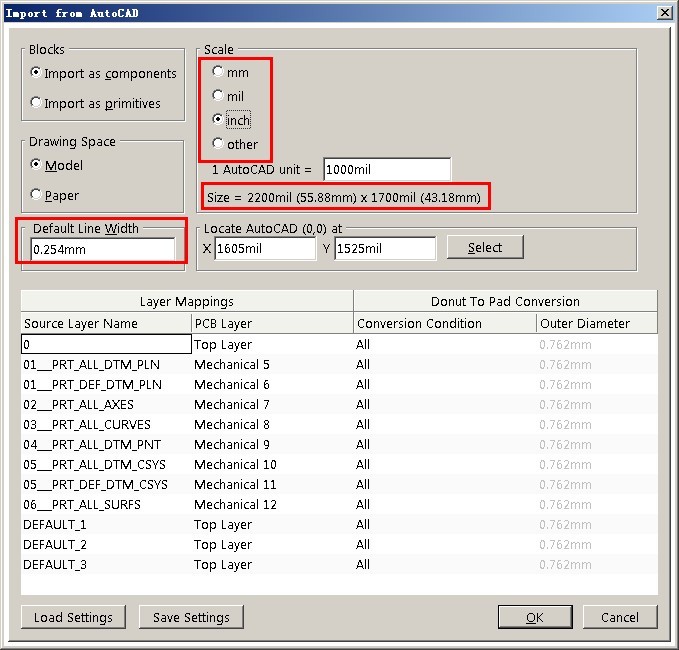

8.注意线宽是10mil，Scale根据你的具体情况而定。下面的size公式如果变红证明有问题。下面的层数里面最重要的是第0层，绝大部分信息都在这个里面，通常把它放在TOP层或者KEEP-OUT层，视情况而定。如果出来的线是一团的，那么则是缩放的问题，可以通过调节creo绘图区域的左下角的比例来调节和这里的Scale来调节。
