接触问题默认假设为小型位移，如果实际位移较大时，这种假设可能导致收敛到错误的结果。 使用大型位移功能则可以收敛到正确的结果。

1.0主要内容

• 应用规定位移
• 定义带摩擦力的当地接触
• 运行接触问题并评估接触结果
• 激活大型位置接触并重新运行问题
• 列举接触、摩擦和反作用力

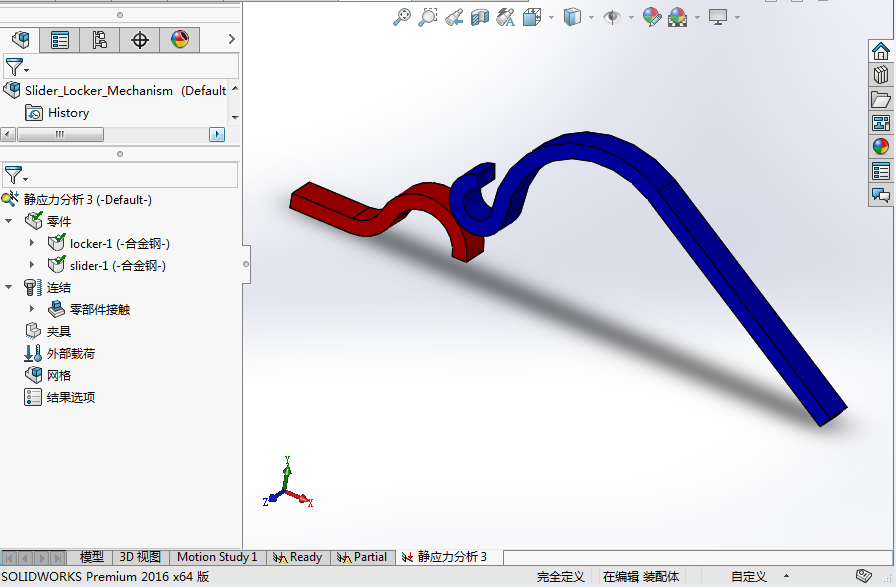

装配体模型为滑杆与锁杆，滑杆为图中红色零件，锁杆为蓝色零件。

1.1材料设定

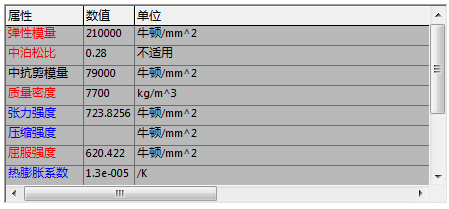

设置两个零件材质均为合金钢（屈服强度620MPa），具体属性如下：

1.2夹具约束

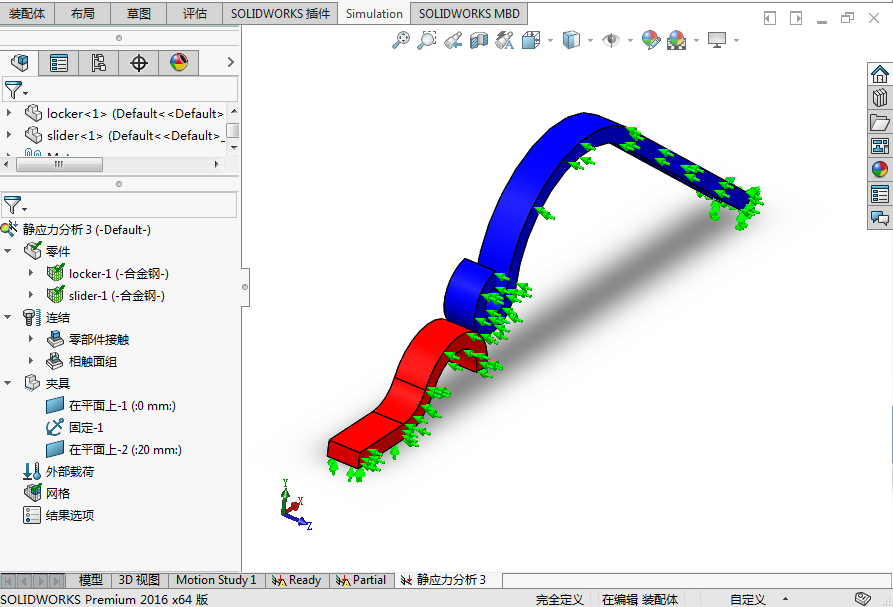

• 设定滑杆、锁杆一侧以及滑杆的底部平面为在平面上
• 设置锁杆末端平面为固定几何体

1.3设置接触

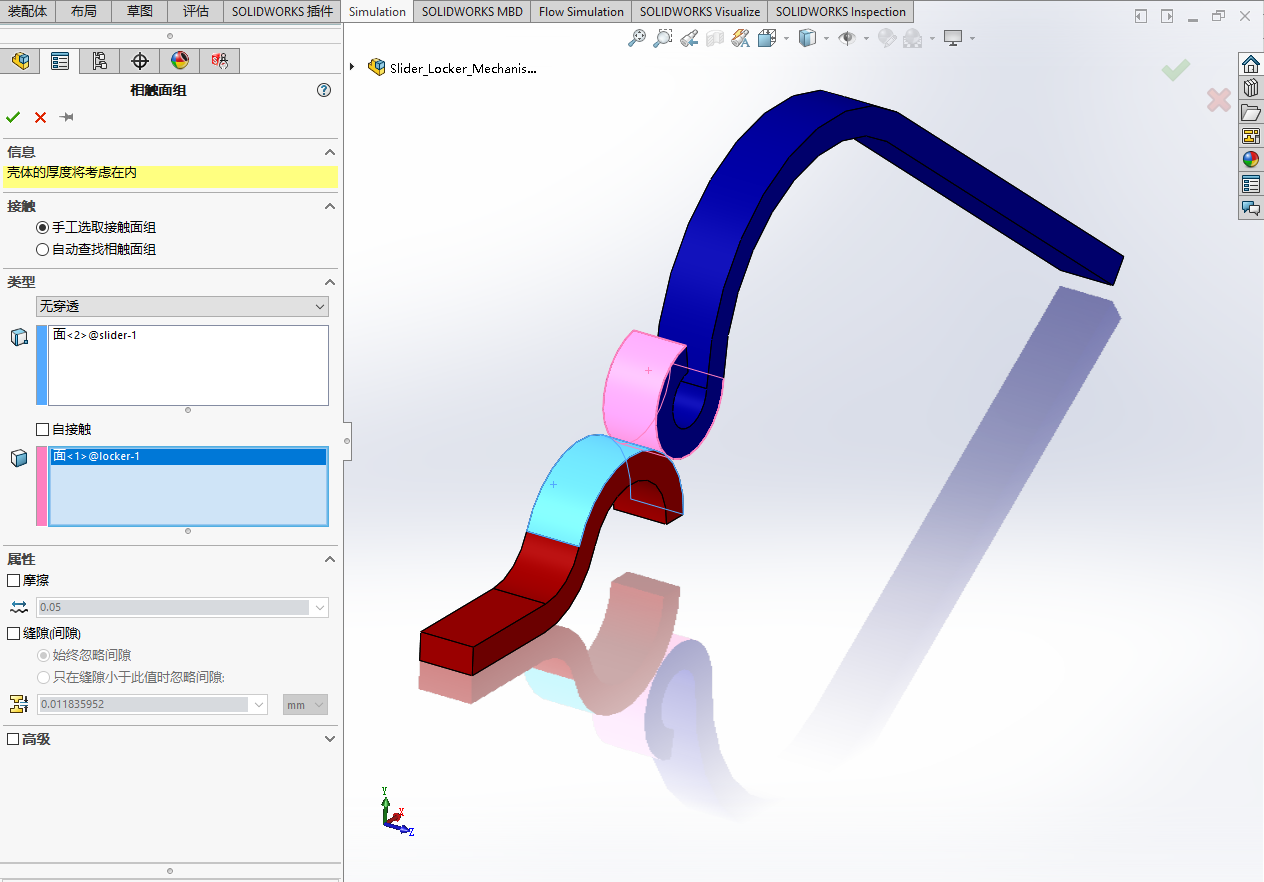

定义相触面组，在类型下设定无穿透，摩擦系数设定0.05。

1.4施加载荷

• 滑杆端面在其法向（朝向锁杆）上移动 20 毫米。 该位置对应于接触引起锁杆的最高位置。
•

1.5注意事项

• 设置解算器为Direct Sparse

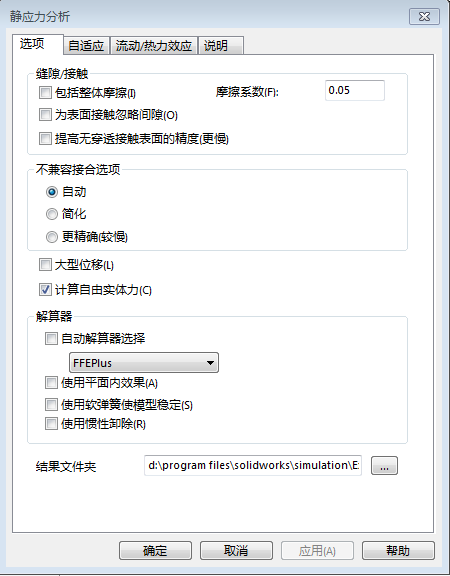

• 右键单击顶部算例图标，然后选择属性。 在静态对话框中，确认已清除大型位移
•

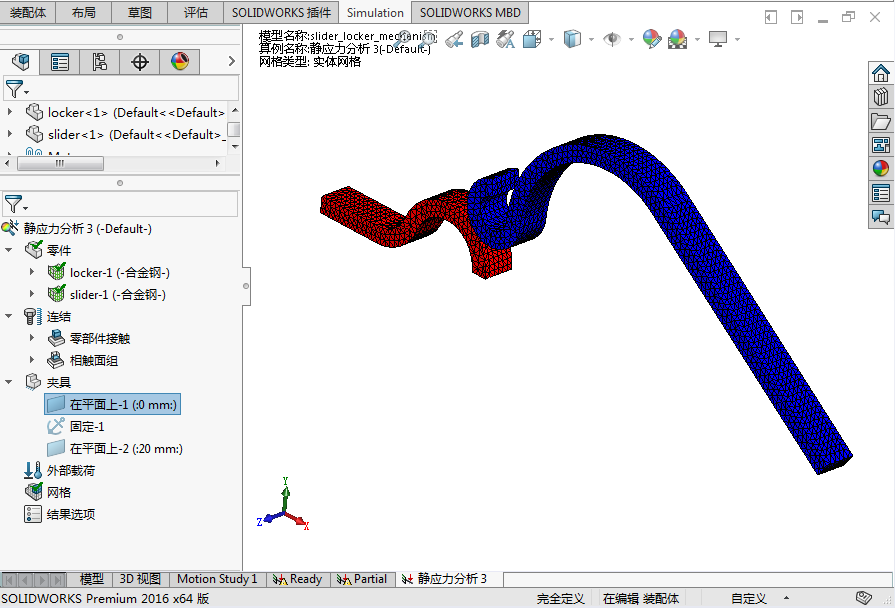

1.6进行网格划分

1.7运行解算及分析

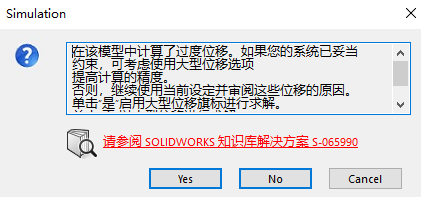

开始运行解算之后，会出现如下提示，这时我们首先选择不使用大型位移进行计算，点击NO。

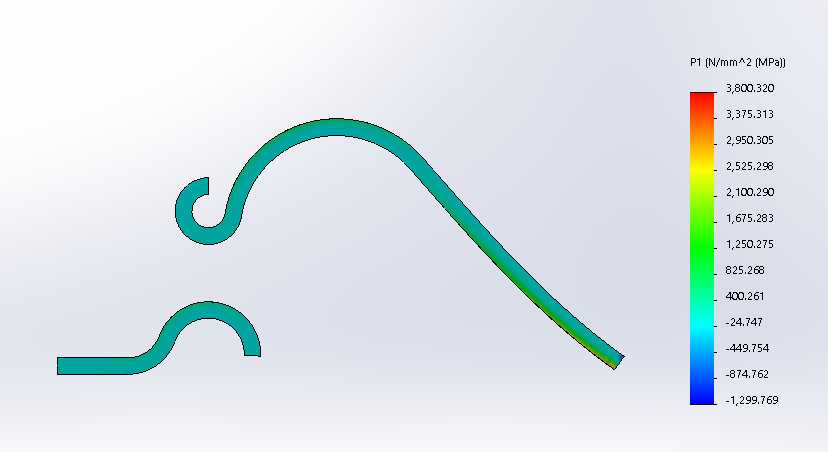

我们会得到这样一个解算结果：

可以看到，滑杆与锁杆的接触面分离，由于初始设定和最终位置之间的位移曲率变化较大，这种以小位移来计算大位移的方法是不对的。那么，接下来激活大位移，再来计算。

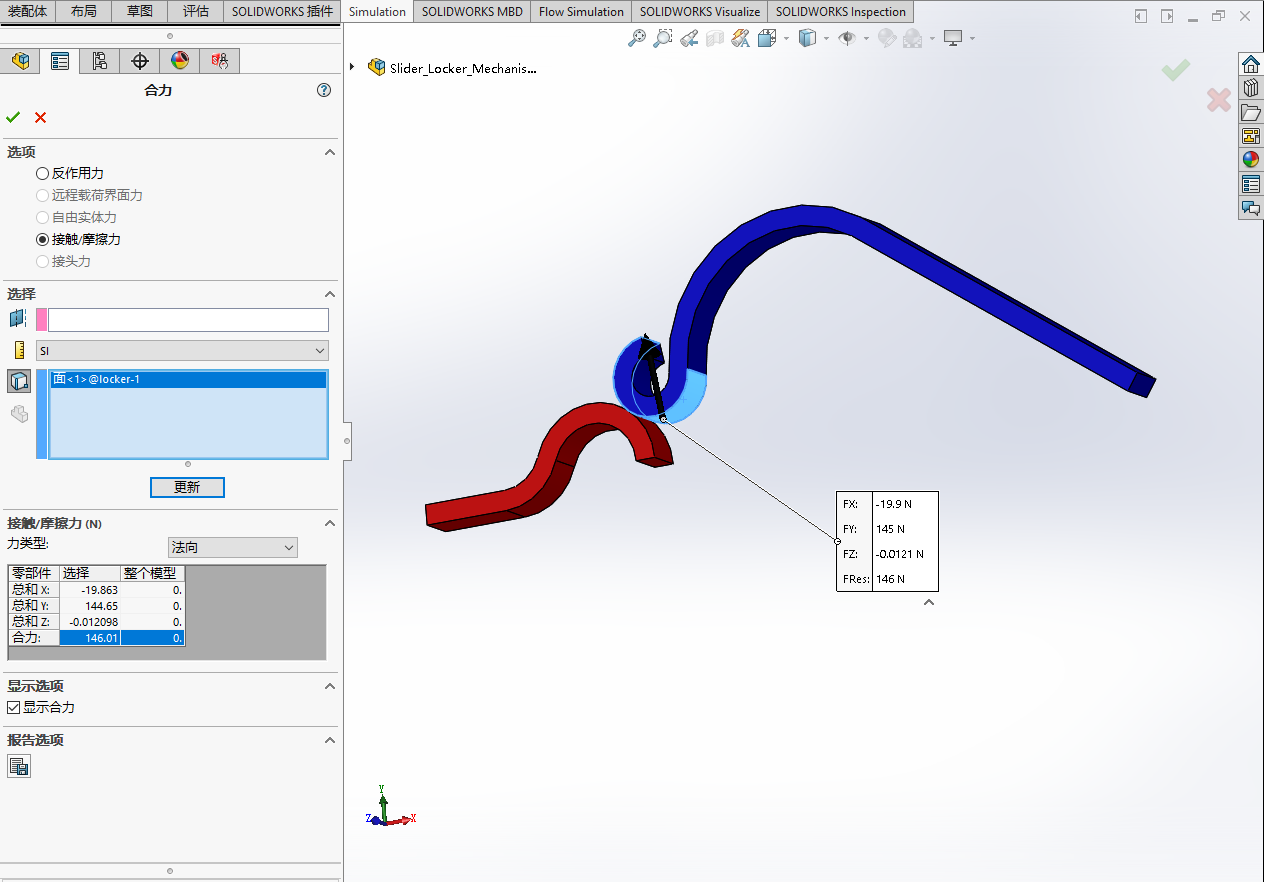

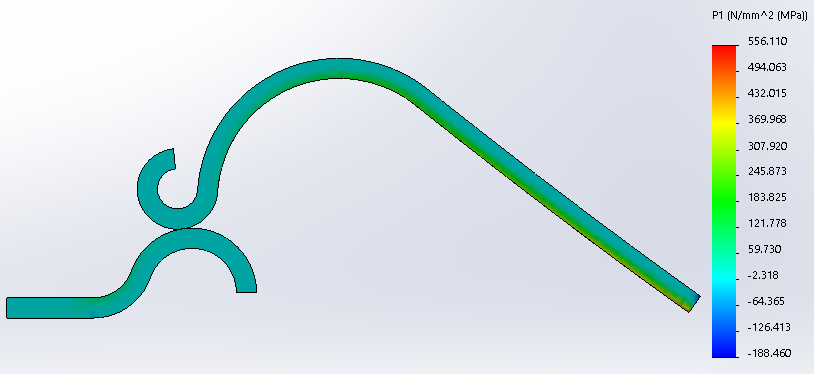

由上图可见，使用大位移计算得到的结果符合实际，最大应力约556MPa，合金钢的许用应力为620MPa。查看接触力：
