CFD计算域大小对结果的影响分析

做CFD仿真的时候，很多人把精力全放在网格上，却忽略了另一个关键因素——计算域的大小。域取多大，直接影响结果准不准。

为什么计算域大小会有影响？因为CFD求解的是 Navier-Stokes 方程，方程的解依赖边界条件。你给的计算域边界离物体太近，边界上的流动还没充分发展，就被你强行截断了，这就相当于人为地干扰了流场。比如算圆柱绕流，如果出口离圆柱太近，尾迹区的涡还没完全展开就撞上了出口边界，阻力系数算出来肯定偏小。

一般的做法是：入口方向取物体特征长度的5到10倍，出口方向取10到20倍，两侧也要留够距离。这个经验值不是拍脑袋定的，是大量验证算例总结出来的。域太小，结果不收敛或者偏差大；域太大，网格量上去了，计算时间白白浪费。

所以正确的流程是：先按经验值取一个域，跑一遍看看结果；然后把域往外扩一圈，再跑一遍，对比关键参数。如果两次结果差不多，说明域够大了；如果差得明显，就继续扩，直到结果不再变化为止。这跟网格无关性验证是一个道理，只不过验证的对象从网格换成了计算域。

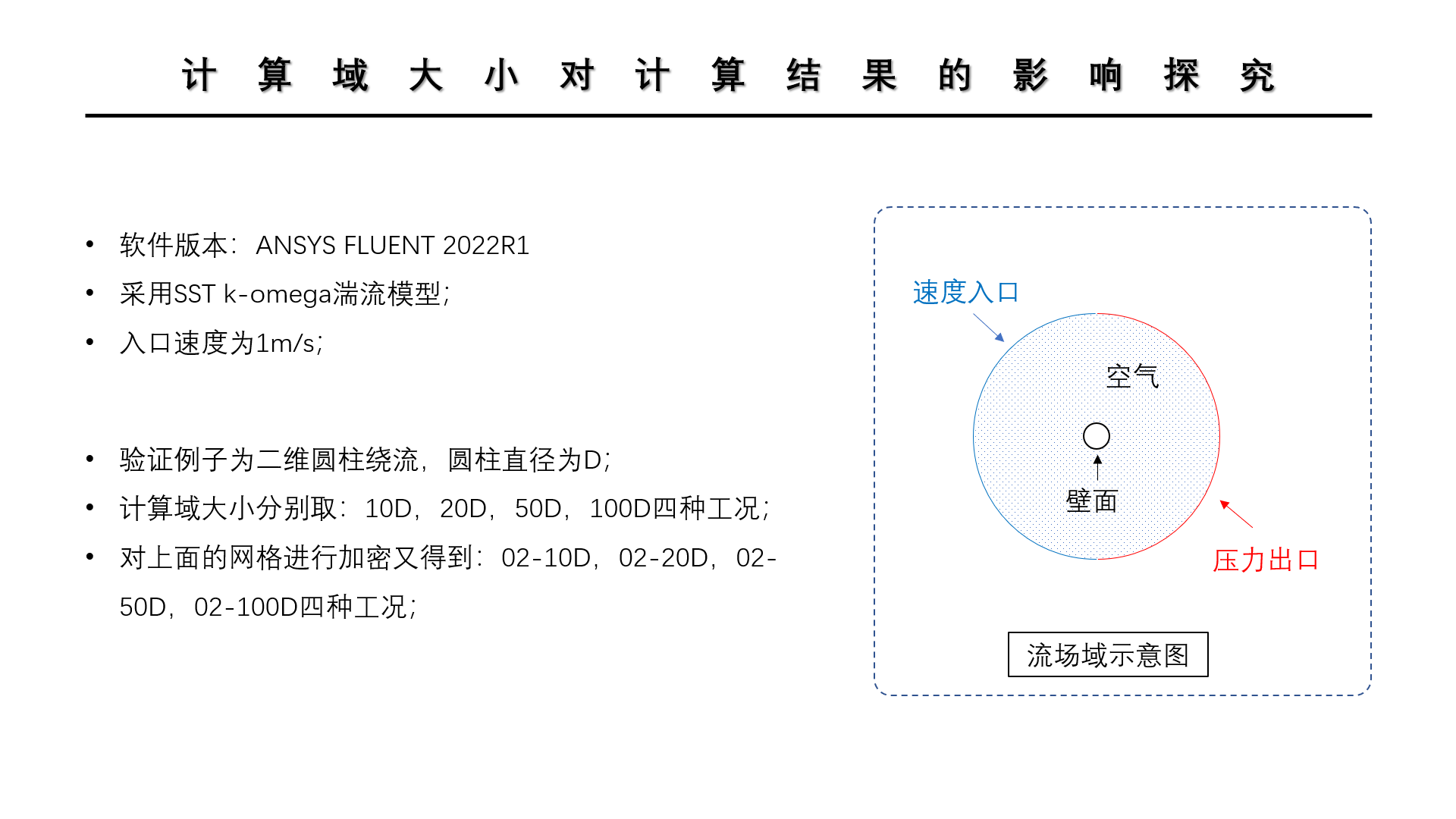

   网格图

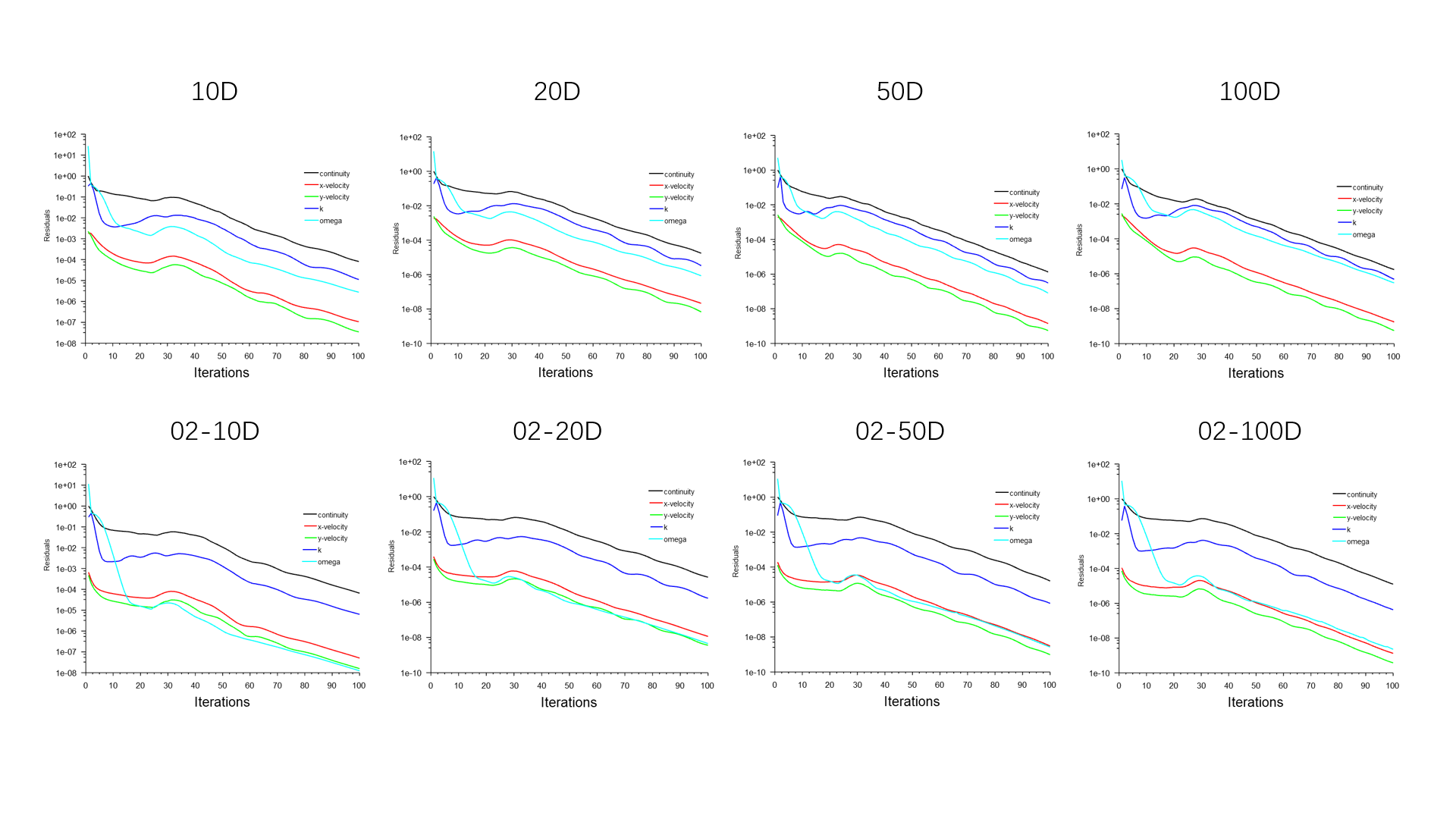

   计算残差图

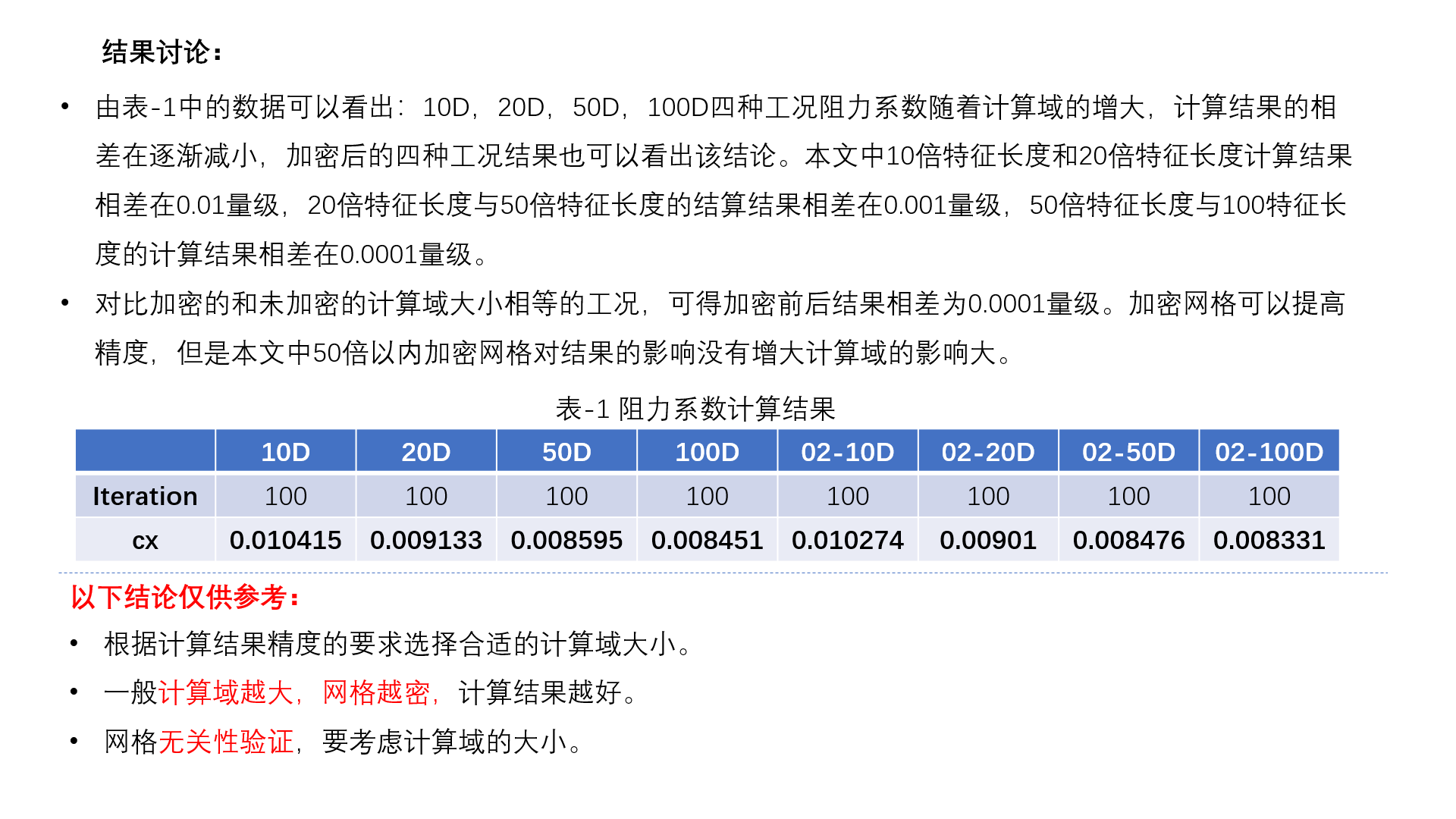

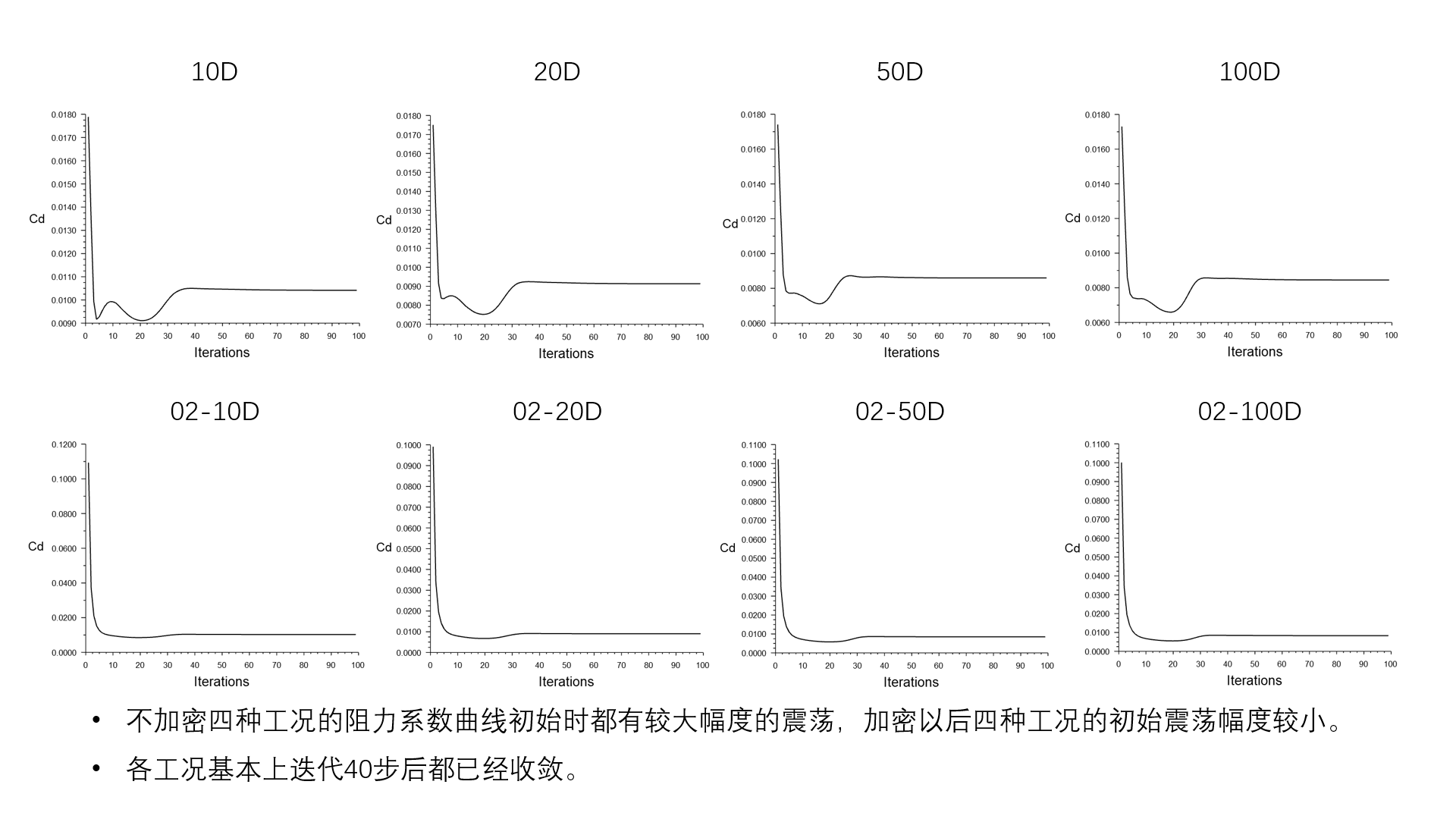

   阻力系数曲线图

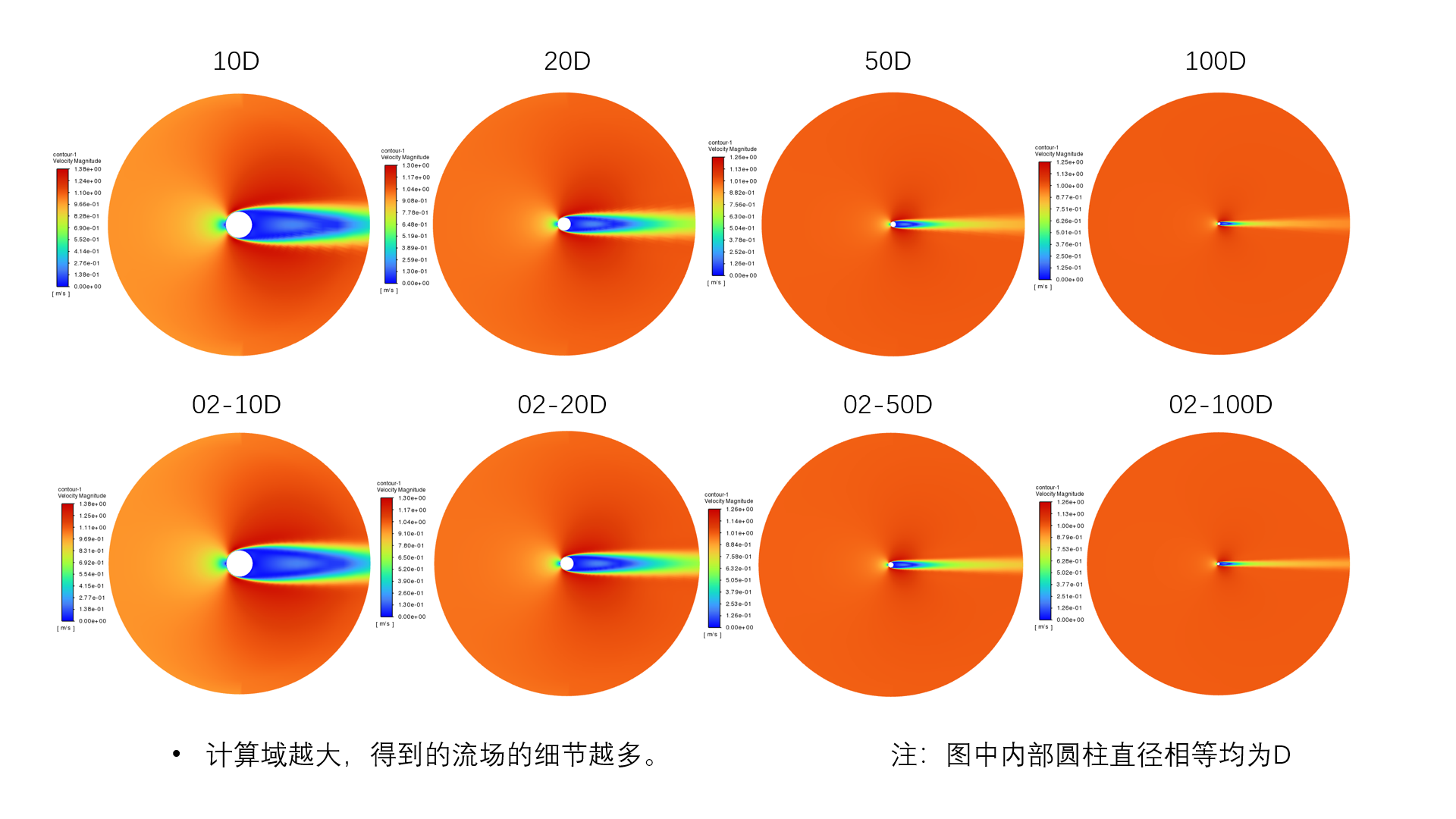

   速度云图
