Fluent计算过程中表面报告的绘制方法

在一个瞬态问题求解中，想监控出口表面的平均压力或速度，操作如下：

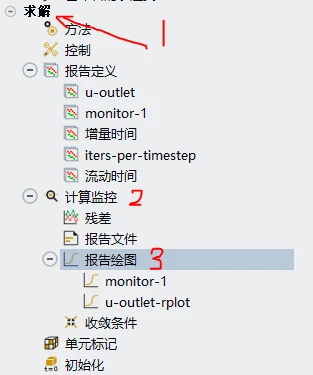

   求解→计算监控→右键单击 “报告绘图”，选择“创建”

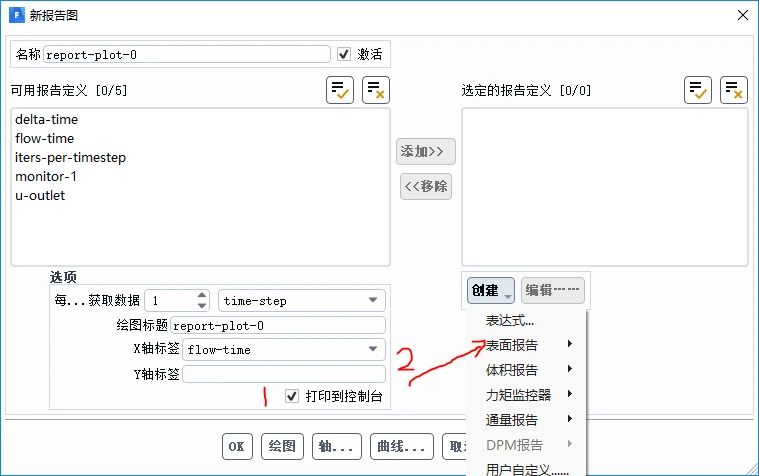

   名称 和 绘图标题 都不用改；在表面报告中选择 “面积加权平均值...”

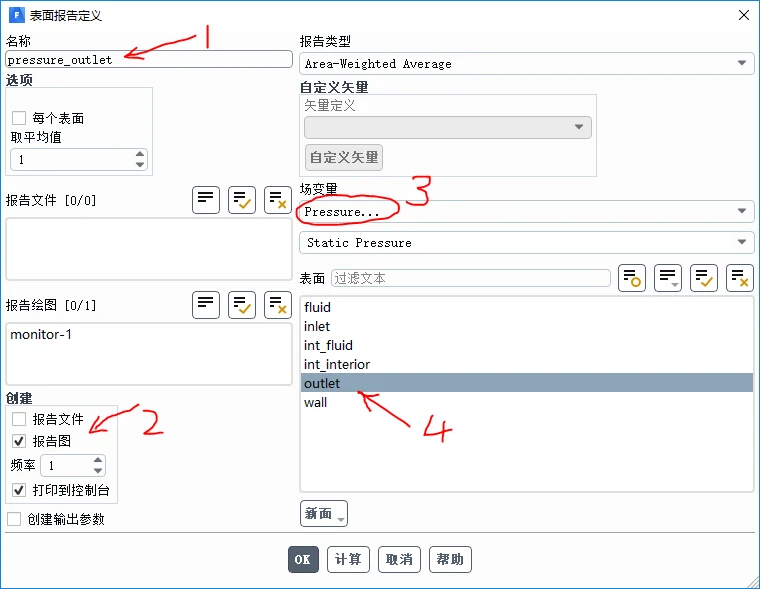

   1-改图的名字；2-勾选；3-选变量；4-选要报告的表面；然后点 OK


然后可以发现，报告绘图下面多了一项：

   绘图的名称后加 “-rplot” 形成了一个报告名称

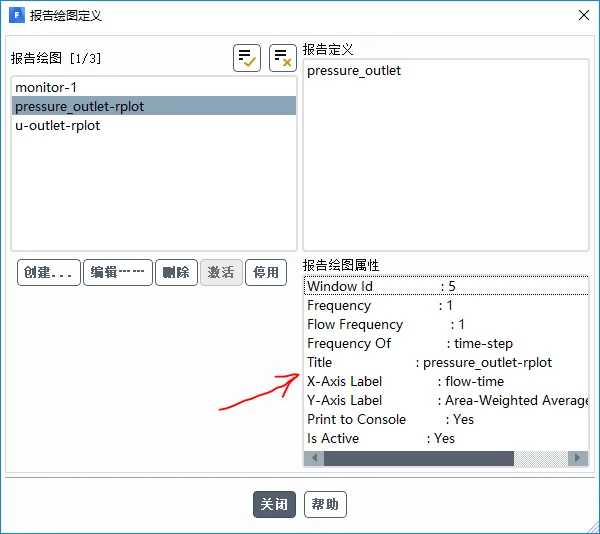

右键“报告绘图”，选择编辑，可以查看各报告的属性；当然也可以直接右键各绘图的名字，选择列出属性，则可以在控制台查看属性（不包括窗口 id）。

   查看绘图报告属性
