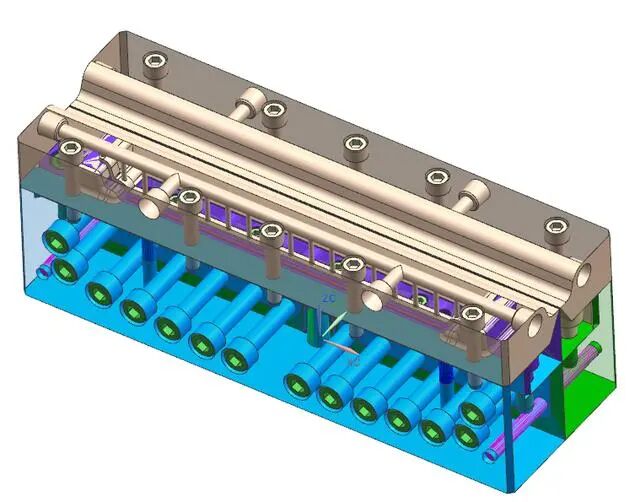

1.模具整体样式：
.jpg)
2.模具钢材选用：
4Cr13H、S136H、SUS431、1.2316H等

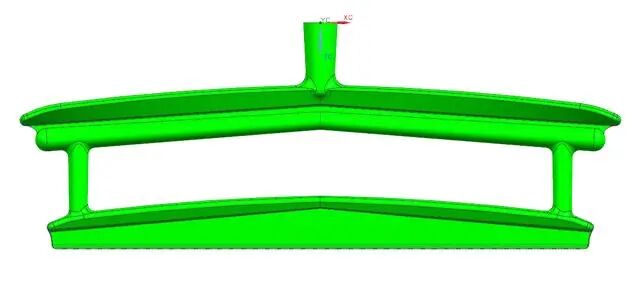

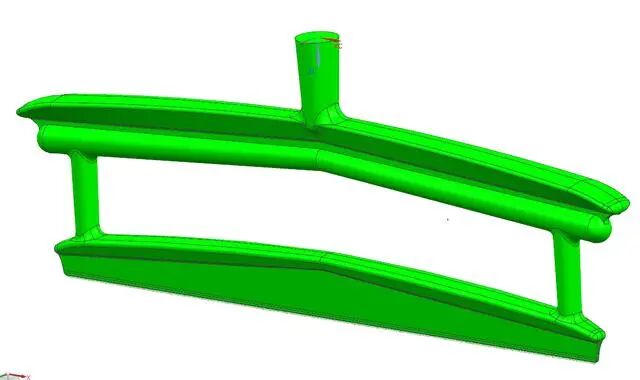

3.双层衣架式进胶样式
.jpg)
.jpg)

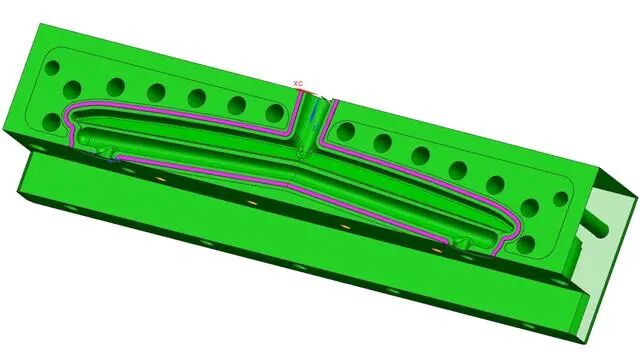

4.双拼式进胶
.jpg)
.jpg)
5.喷丝板
.jpg)
.jpg)
6.吹气板
.jpg)
.jpg)

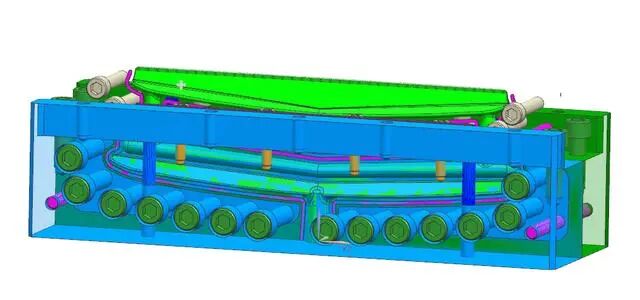

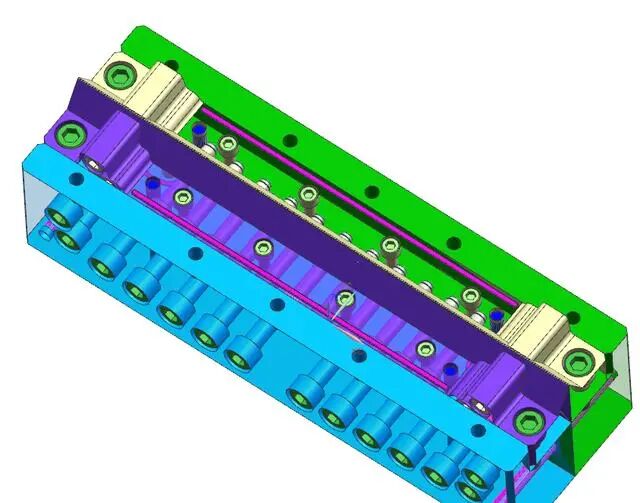

7.整体定位
如图所示：气板单边5颗螺丝与流道板定位
.jpg)
如图所示：喷丝板单边6颗螺丝与流道板定位，另外追加2个定位销与流道板定位。
.jpg)

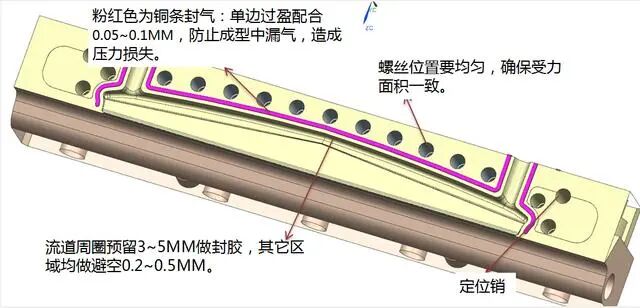

如图所示：流道板周圈螺丝进行加固，并追加定位销
.jpg)
8.加工注意事项

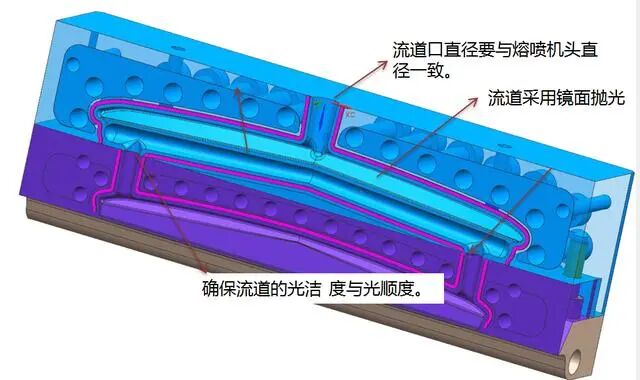

流道加工流意事项：抛光成高镜面，使流道压力损失最小，在喷射过程中不易堵孔。
.jpg)

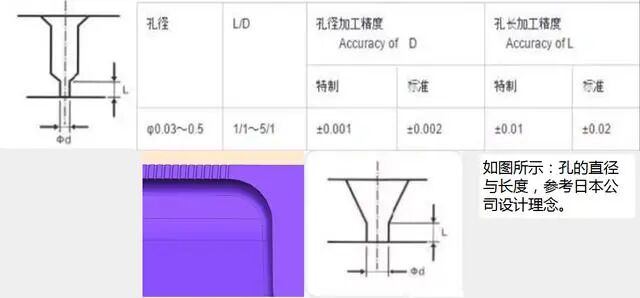

喷丝孔直径有效长度注意事项,另外中心距控制在直径的2.5~3.5倍。
.jpg)

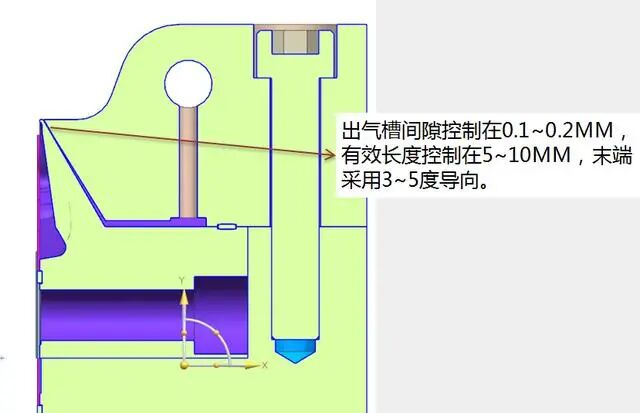

吹气板间隙设计要点
.jpg)
喷丝板导向斜度设计：60度以上
.jpg)

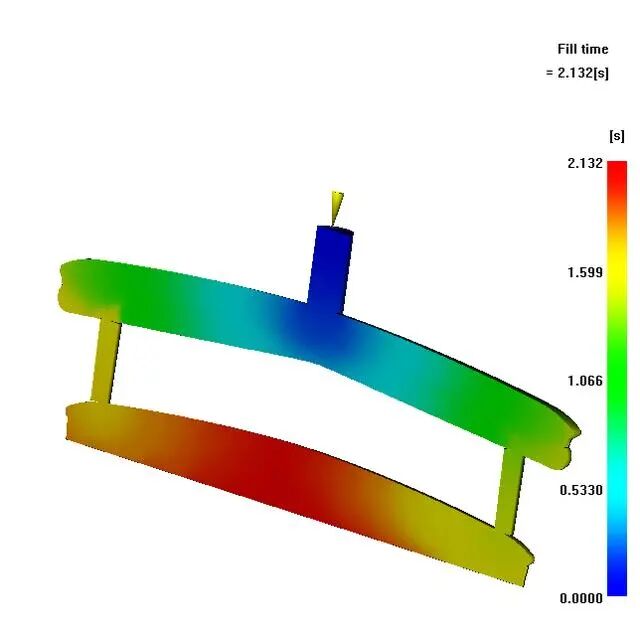

流道充填时间控制在1~2S以内，才能确保在喷射的过程中长度的一致性。
.jpg)

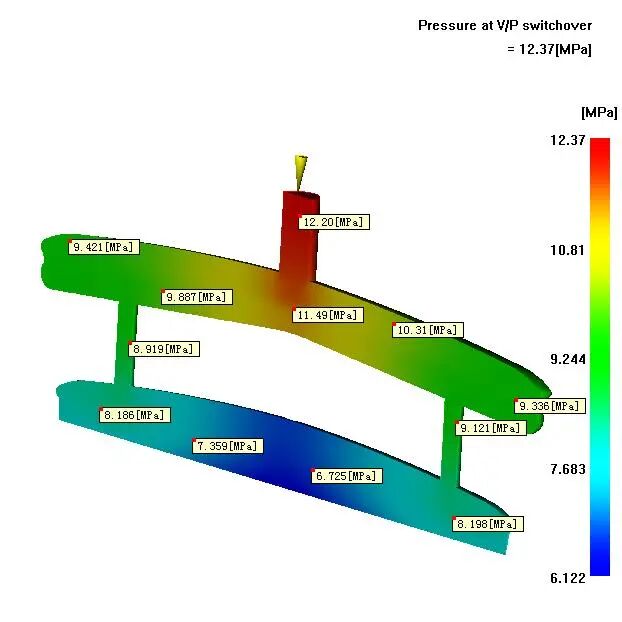

流道在设计时压力损失控制在5~10MPA以内，确保压力损力到最小，才能达到喷射过程中压力的一致性，这样的话不易堵孔。。
.jpg)
