CAXA软件如何快速画齿轮？齿轮零件图绘制方法

齿轮，作为最基本的传动零件之一，在生活中的各个角落被用到。而画齿轮使用很多软件如PS，AI，AutoCAD等等，然而小编觉得使用CAXA电子图板画齿轮轮廓是快速，最傻瓜式的，好了，下面我们一起来学习吧！

软件名称：CAXA制造工程师(电子图板) V2011 r1 中文安装正式商业版软件大小：375.4MB更新时间：2014-11-07立即下载

方法/步骤

1、打开CAXA软件。

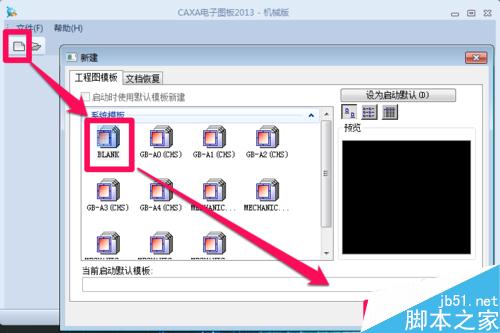

2、新建一个工程模版。

点击左上角的【新建】按钮，选择工程模版(点击BLANK就行了)，点击【确定】。

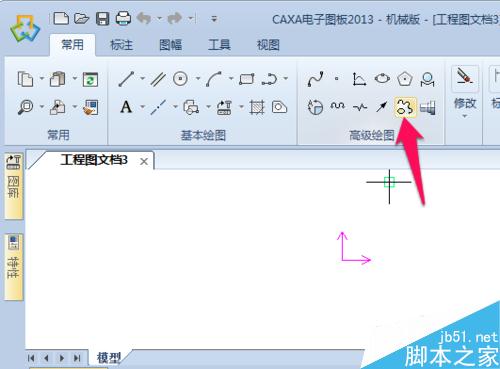

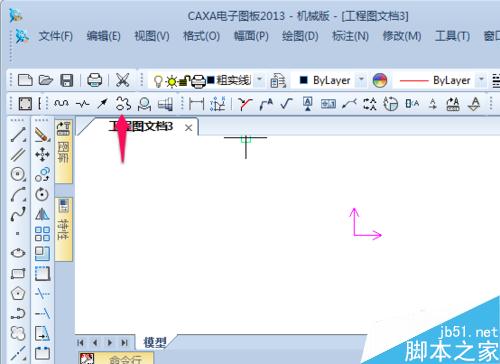

3、点击工具栏的【齿形】选项。CAXA有两个界面可以选择经典模式和流畅模式可以选择，小编给出了两种模式下的截图。

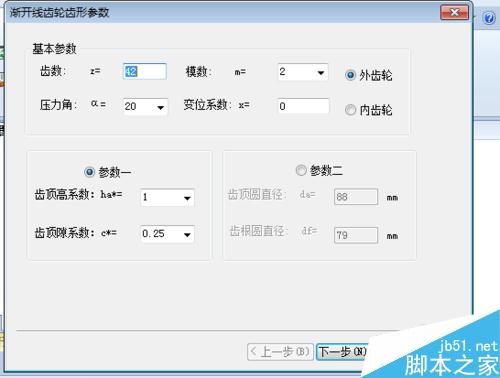

4、设置渐开线齿轮齿形参数。

这里参数根据实际需要的齿轮的参数设定，基本参数需要设定齿数、模数、压力角和变位系数。参数一需要设定齿顶高系数和齿顶隙系数。参数二需要设定齿顶圆直径和齿根圆直径。

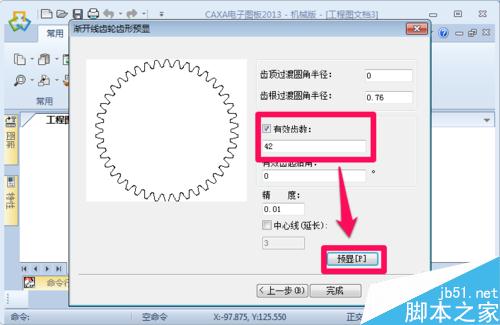

5、【有效齿数】设定为齿轮齿数。点击【预显】预览所生成的齿轮。然后点击确定

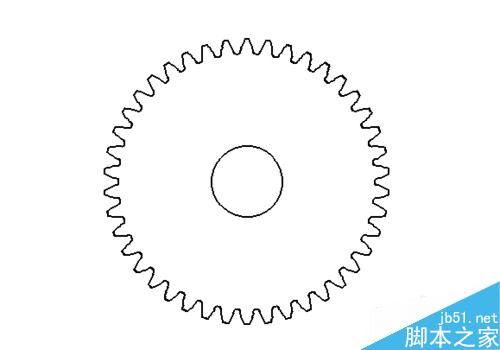

6、把鼠标在空白的地方点击一下，这个时候就在鼠标点击的地方得到齿轮的轮廓了。

7、如果齿轮是套在轴上的，这个时候就需要齿轮内部再画一个圆，便可以了。

以上就是CAXA软件如何快速地画一个齿轮方法介绍，操作很简单的，大家学会了吗？希望能对大家有所帮助！
