Creo 9.0中几何对象的选取方法详解

在草绘或进行特征编辑操作时，经常需要选取几何对象。例如，选中曲线后，可对其进行 删除操作 ，也可对线条进行拖动修改等。快速有效地选取对象，可以提升建模效率。

1.几何对象常见的选取方式

Creo 9.0中常用的几何对象有零件、特征、基准、曲面、曲线和点等，多数操作都离不开智能选取对象。常见的选取方式有两种：一种是在 设计 绘图区选取，如下图所示；

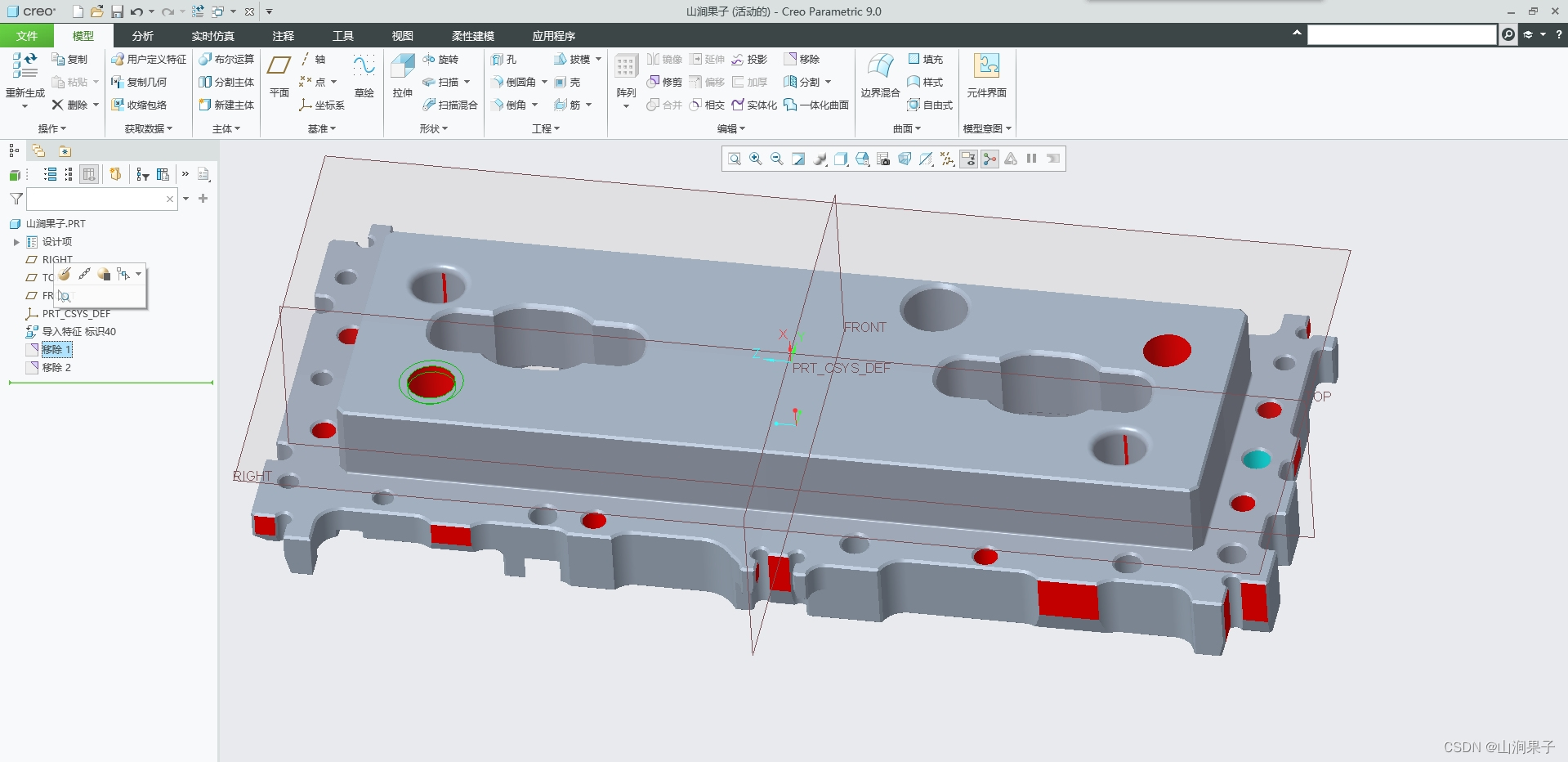

另一种是在导航栏的模型 树 中进行特征的选取，如下图所示。

2.对象的选取方法

在 绘图 区选取对象时，可以选取基准点/线/面、边、面组、曲线、特征或零件等几何对象。

（1）直接选取

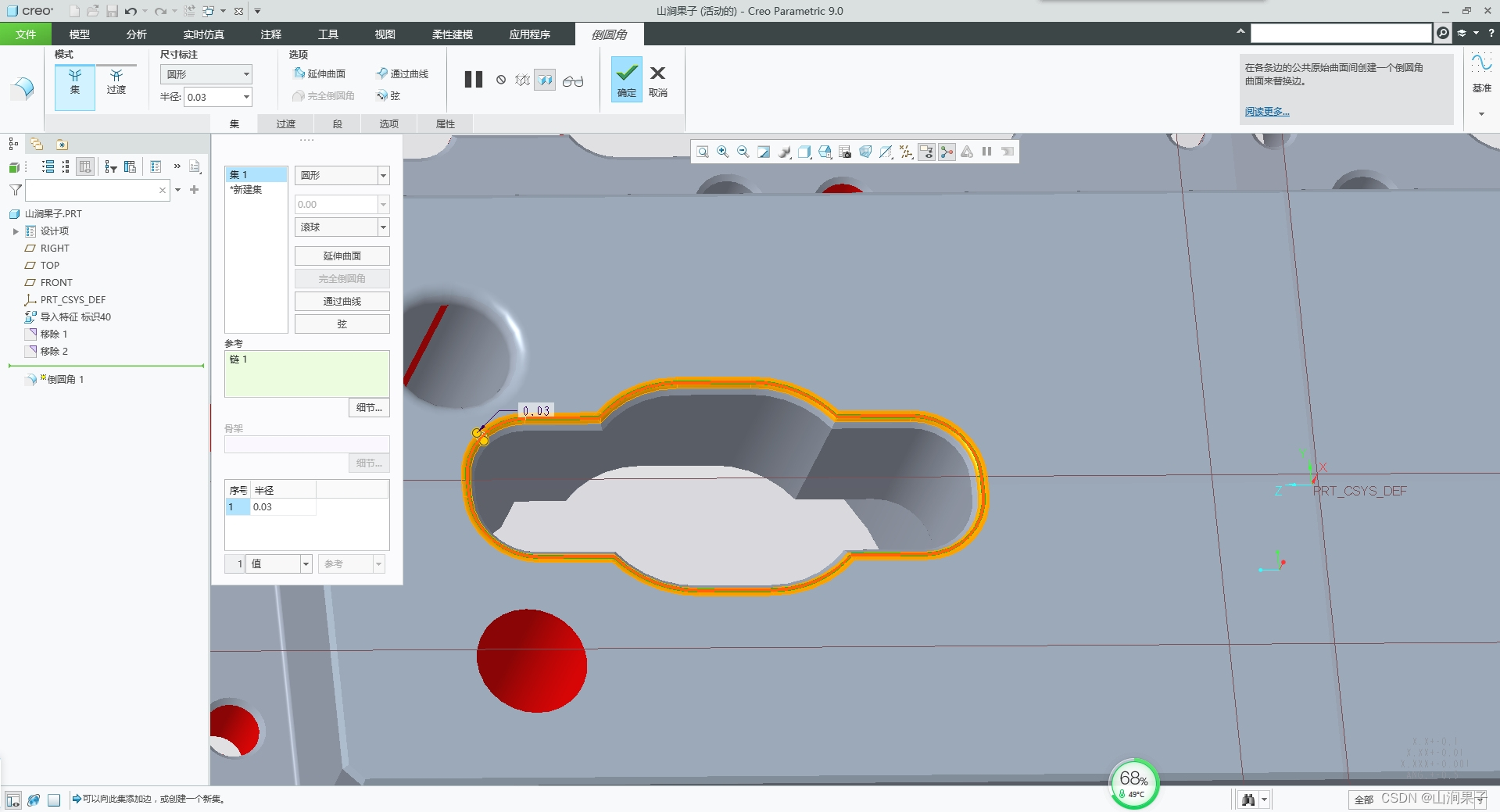

默认情况下，在图形区中可以选取所有的几何对象，选取时还可以借助键盘上的【Shift】键或【Ctrl】键。例如，要选取模型中某个面上的完整边时，先选取任意一条边，若按住【Ctrl】键继续选取，会逐一选取所有边。但如果按住【Shift】键进行选取，可以一次性完全选取所有边，选取效率很高。


   先选取一个曲面，再按住【Shift】键进行选取，会将除光标所在位置的那个曲面以外的其他曲面完全选中。最后，按住【Ctrl】键补齐漏选的曲面，即可完成所有曲面的选取。

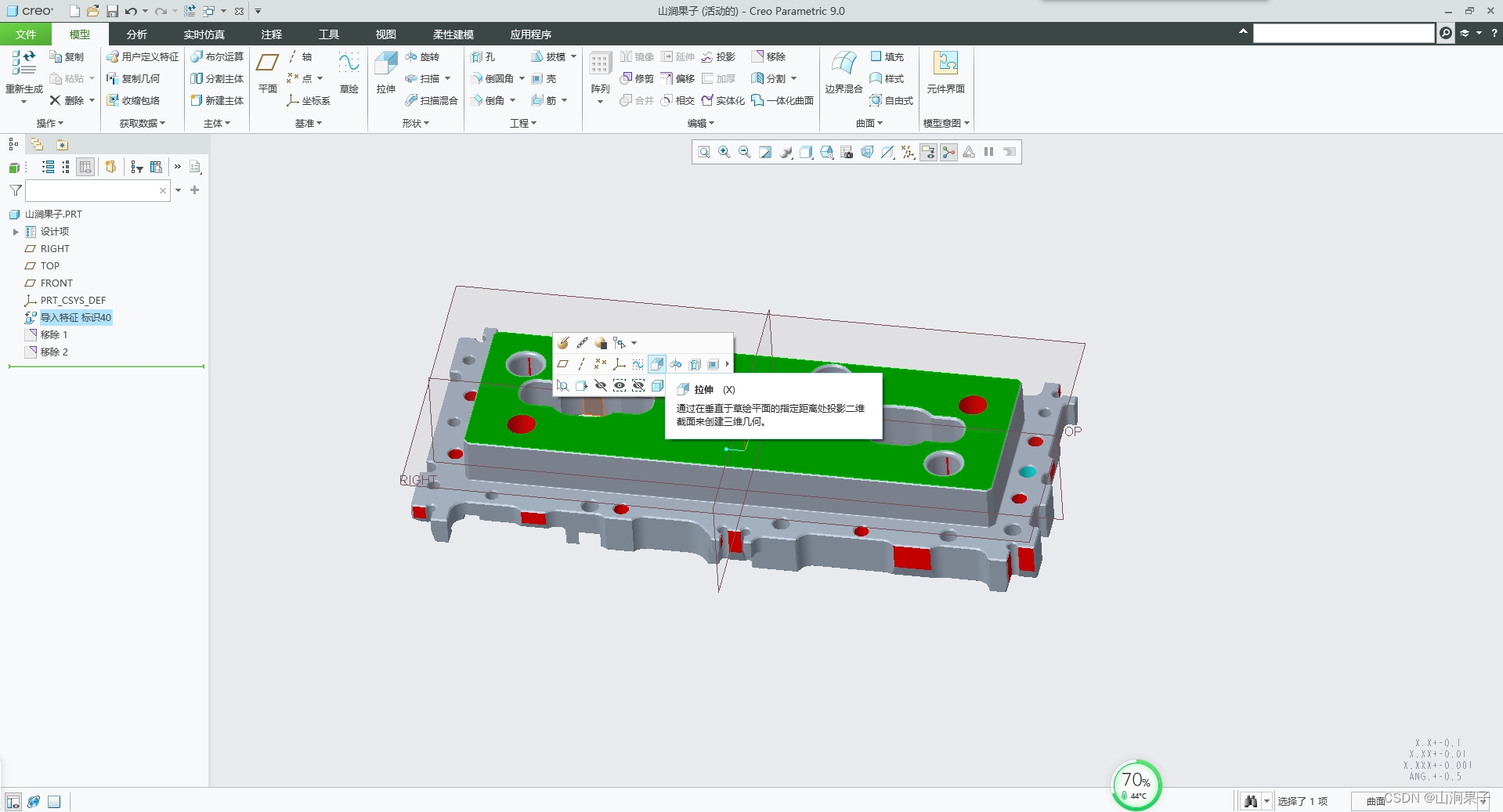

如果按住【Alt】键，可以选取零件模型中的某个特征，如抽壳特征、拉伸特征等。

（2）通过选择过滤器选取对象

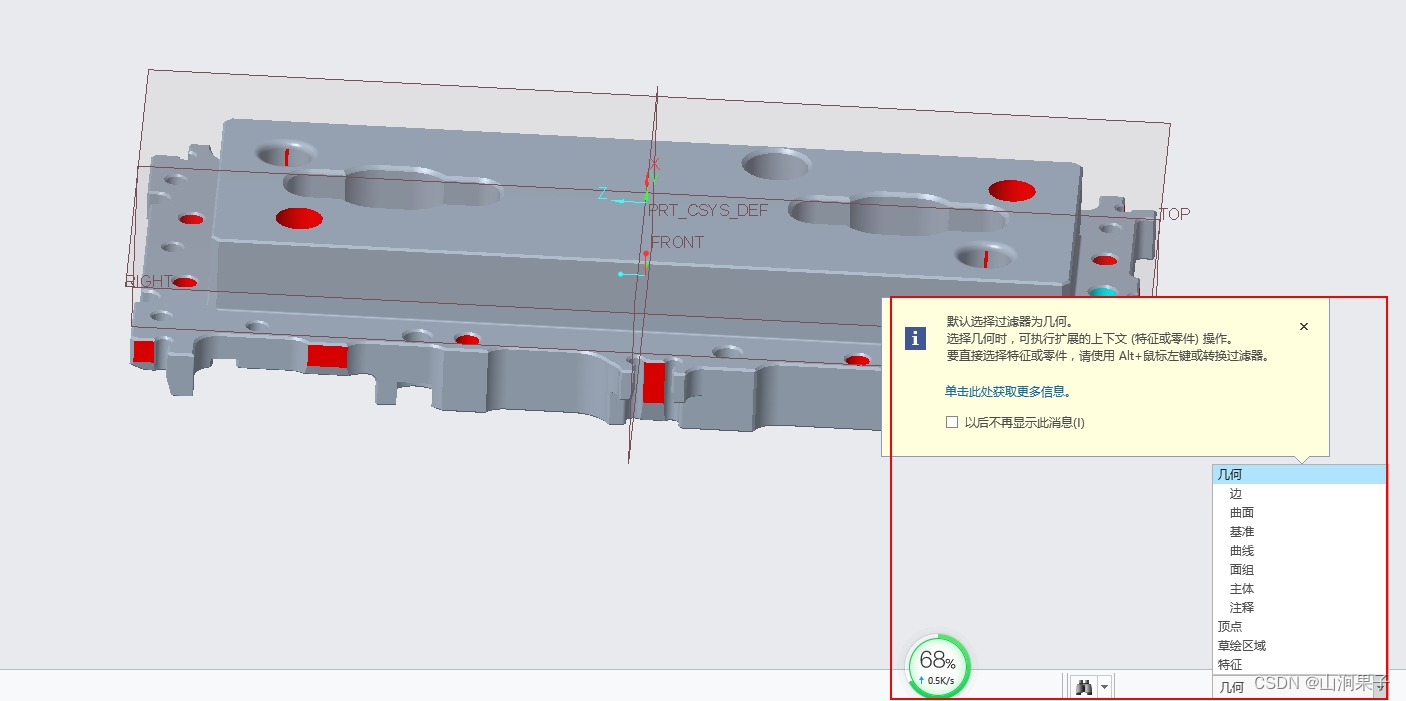

当要求快速选取特定的单一 类  的对象，如曲面、边、基准或曲线时，可以借助Creo图形区下方状态栏右侧的选择过滤器列表，如下图所示。

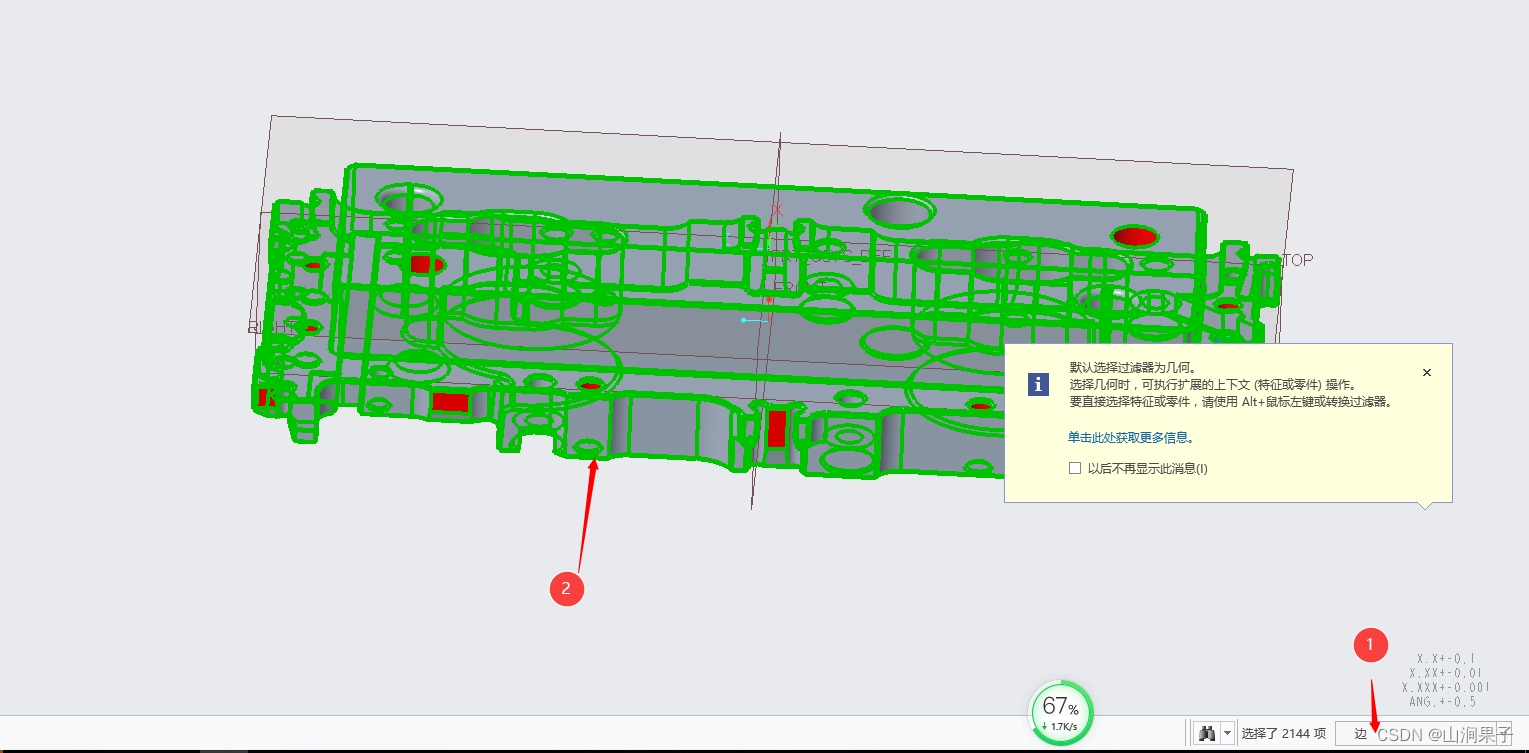

   例如，当仅需要选取模型中的边线时，在选择过滤器列表中选择边 过滤器，然后在图形区中框选模型，则模型中的所有边被完全选取，如下图所示。
