如何使用CREO导入多个带坐标系参数的零件装配图档

最近在 学习 一下如何查阅结构图纸，看中了CREO这款 软件 ，于是研究了一下如何使用CREO来打开多个带坐标系参数的零配件组成的装配图档，下面记录一下具体的过程，以备日后查阅。

1、首先安装CREO，我这里安装的是4.0的版本，具体的安装包和安装过程，这里就不做介绍。有兴趣的朋友可以私底下联系我，我们可以单独交流。

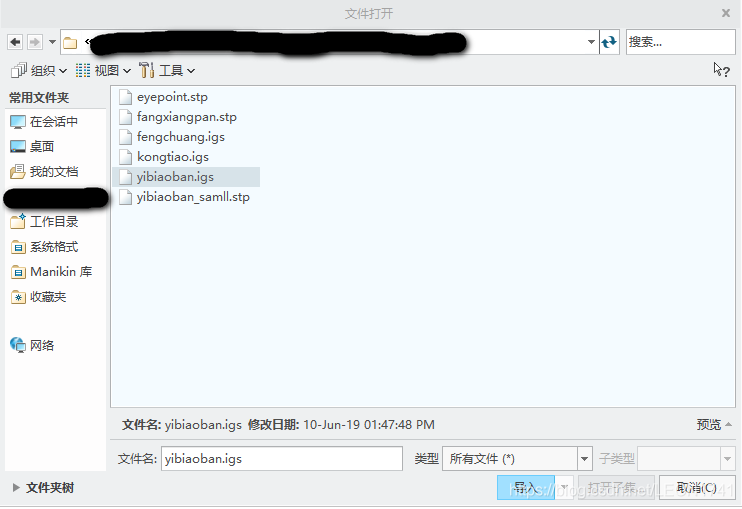

2、启动Creo Parametric ，并打开众多零配件中其中的任意一个。比如我这里打开的就是仪表板的配件图，如下图所示：

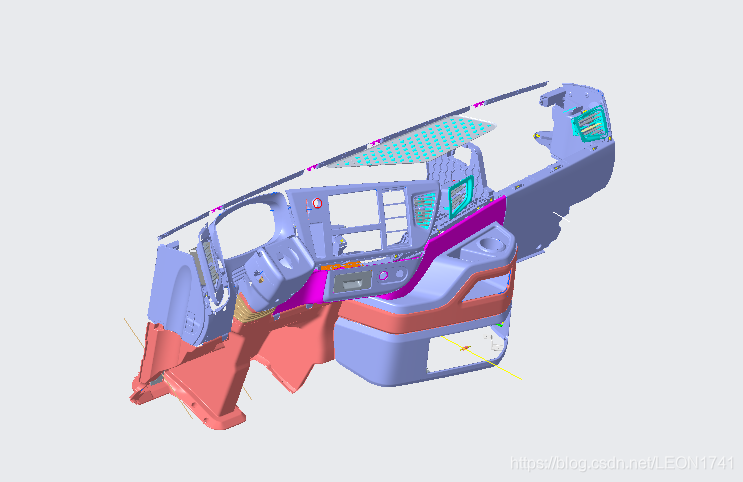

   2、打开之后的界面如下：

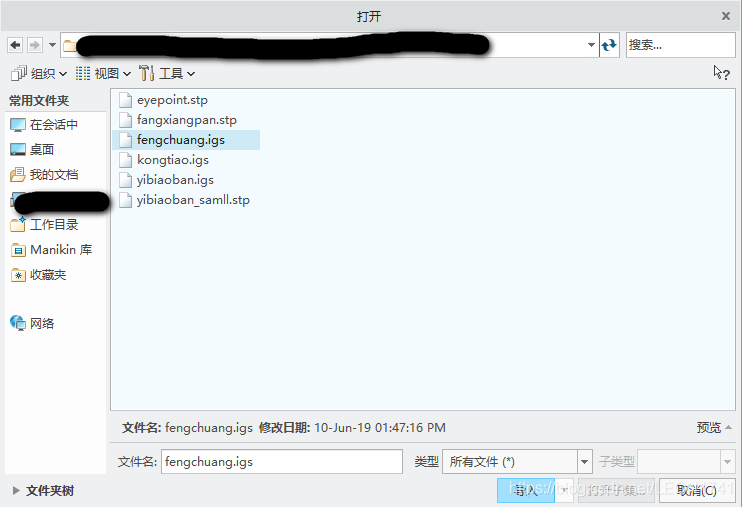

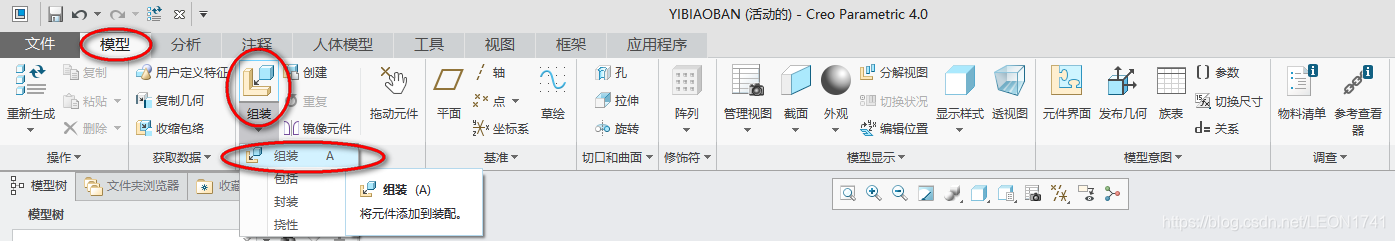

   3、选择“模型“页面下的“组装”标签，再点击“组装”按钮，导入想要装配进来的其他零配件。如下：

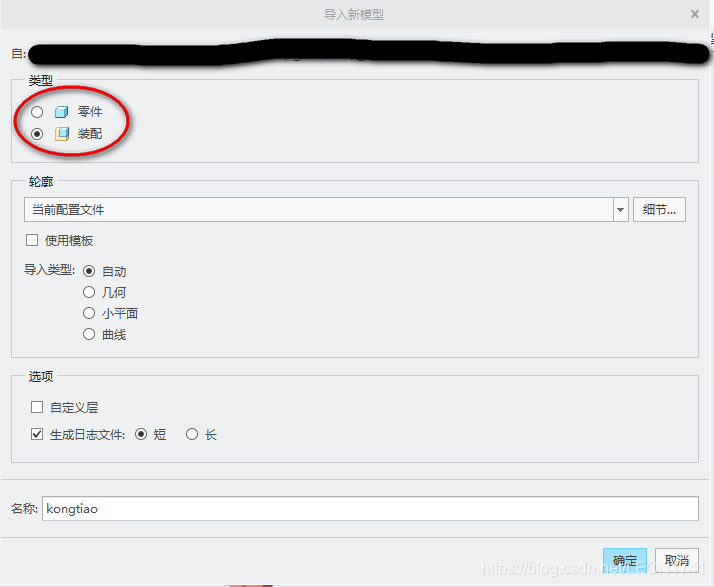

   4、选择好零配件后， 系统 会弹出一个对话框，询问要以何种方式导入，里面有“零件”和“装配”两种模式。按照我的实测结果，貌似两种都可以用。但是我觉得选装配模式应该更合理，如下：

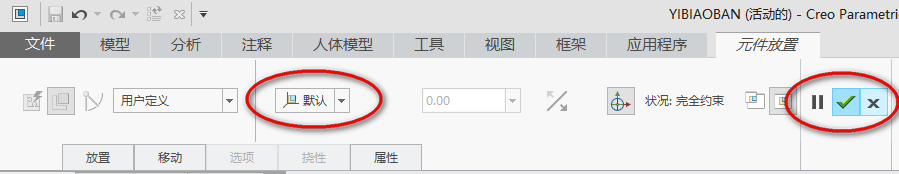

   5、点击确定，导入新的零配件，系统会询问如何对新导入的零配件进行放置，此时选择“默认”模式就好。如下：

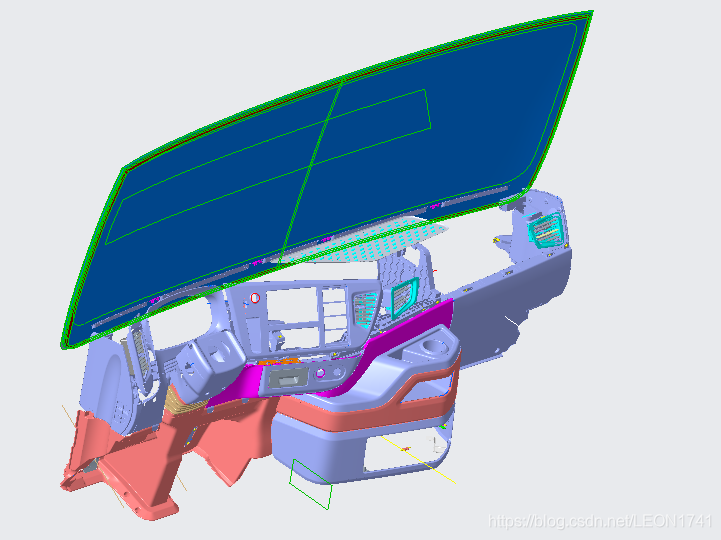

   6、到此为止，新导入的零配件就与原来的配件组装成功了。可以按照这个方案继续导入其他的配件。如下：
