Creo 6.0—12：样条曲线绘制、草绘偏移/加厚/投影教程

12 creo样条 曲线绘制

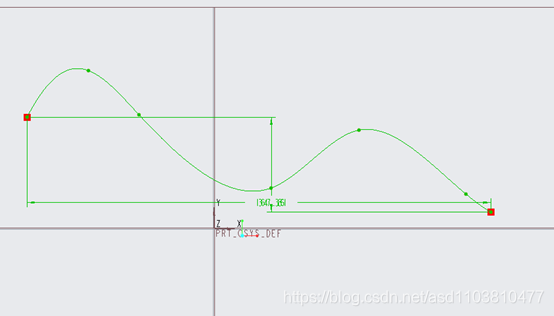

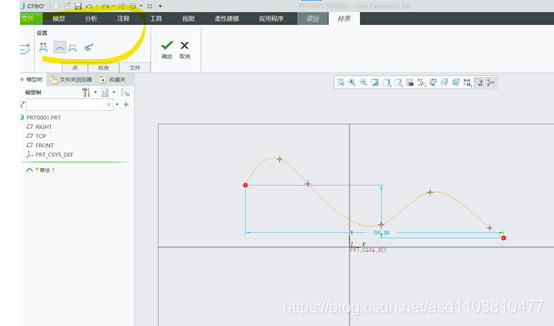

1、样条曲线 绘制：

选中样条曲线，可以进入样条曲线编辑界面：

13 creo草绘——偏移、加厚、投影

1、偏移：

用于将对象复制一个物体，并将其进行偏移。但不是完全等大小复制！！！

单一偏移：

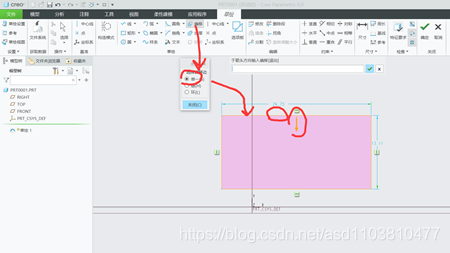

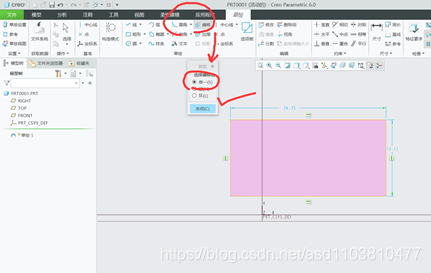

   点击偏移后，出现对话框，然后点击 单一。

   就可以对单一对象进行偏移操作。

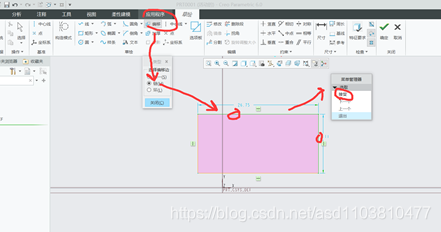

点击一条直边边线后，可以发现 出现偏移方向的箭头

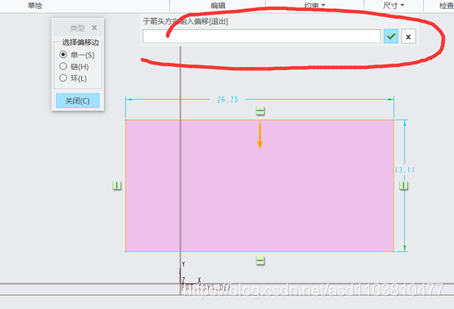

在此输入偏离尺寸。


   然后就可以发现，一条线被偏移了：

链偏移：

选中多个相连的线段，可以对一系列选中线段进行偏移。

点击 链


   然后选中多个线段，然后点击接受按钮

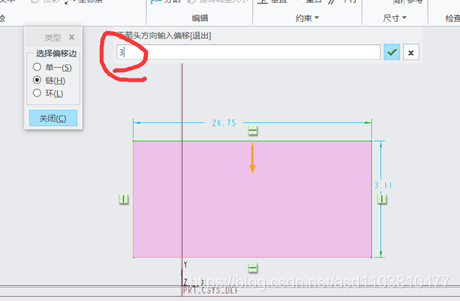

而后输入偏移量3

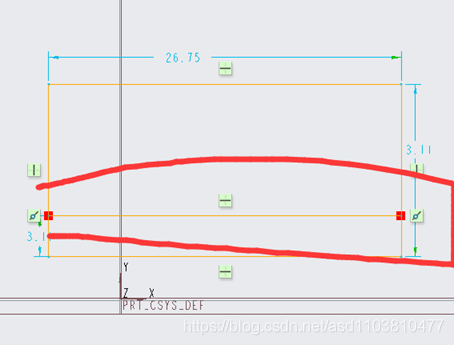

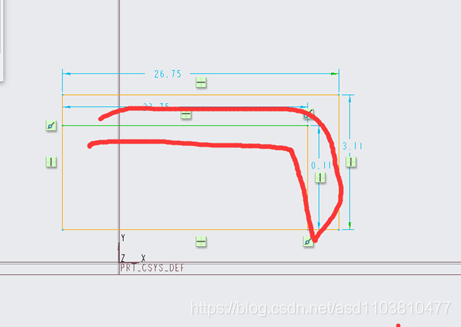

   可以发现两个线段已经被偏移：

环偏移：

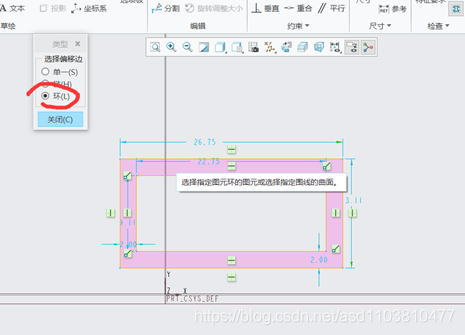

选中 环 然后点击闭环图像中任一一个线段，输入偏移量便可进行闭环偏移：

注意：偏移量输入正数就是向箭头方向偏移，负数就是向负方向偏移：

2、加厚：

加厚就是给出一个具有宽度的两个线条：

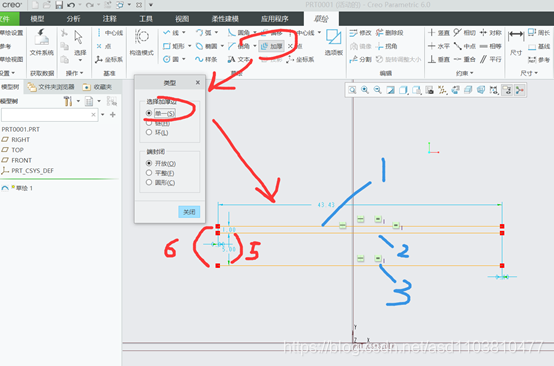

   线段1是原始线段， 2、3均为加厚线段，6为偏移量 5为厚度。

3、投影：

投影就是将实体的 边界 投影到草图平面上，形成线图。

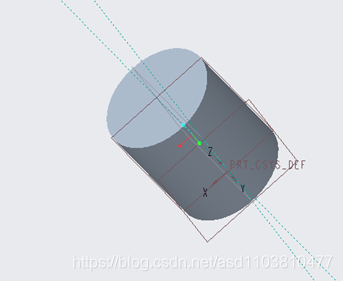

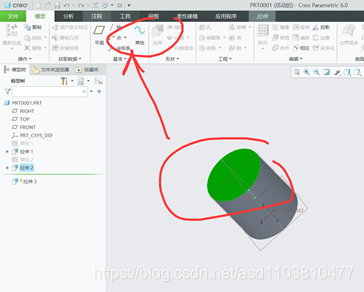

比如目前已经有了一个实体圆柱：

   选中一个平面，然后点击草绘，在该平面上绘制草图：

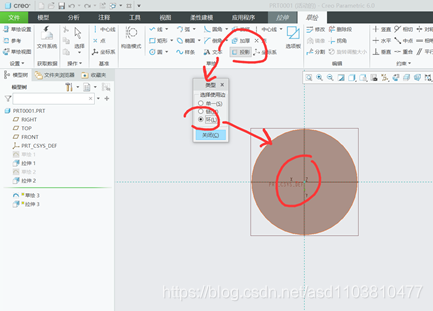

   然后点击投影、点击环、选中该圆柱平面，

便可将圆柱端面的园投影绘制出来：
