ANSA生成SPH网格：非规则几何体适用

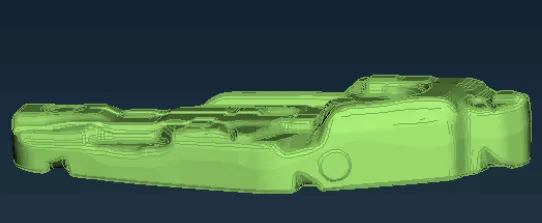

该功能需在 DYNA 面板下实现，模型示意如下图所示，为一封闭壳体空腔

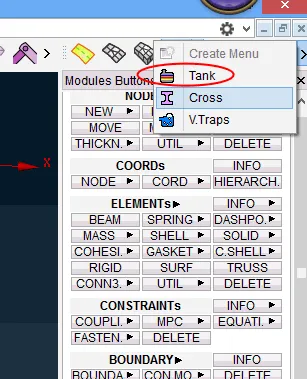

切换到 TANK 模块

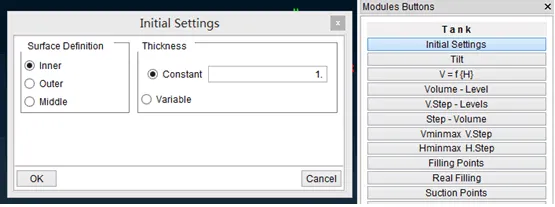

ANSA 会对封闭几何体进行自动识别，并弹出如下窗口，选择 inner

软件切换到 TANK 截面。

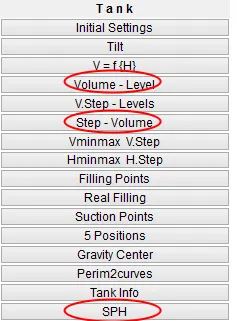

并在右侧出现如下菜单，我们需要使用如下几个

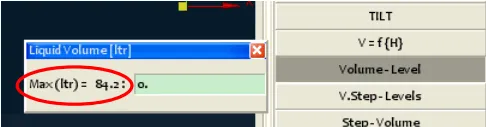

点击Volume-Level，可以查看到空腔的最大体积，也就是 SPH 单元充满的体积

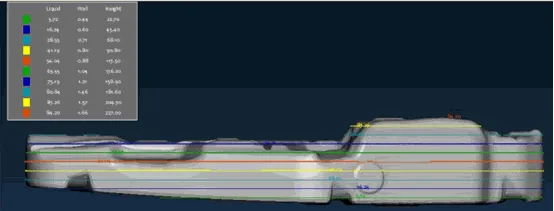

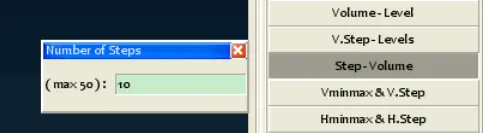

点击 STEP-Volume,可以查看不同液面高度时，空腔中液体的体积

下面开始生成 SPH 单元

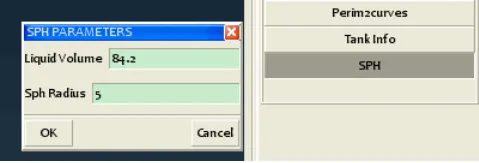

点击 SPH，并输入软件计算出的最大体积，定义 SPH 粒子的密度，回车

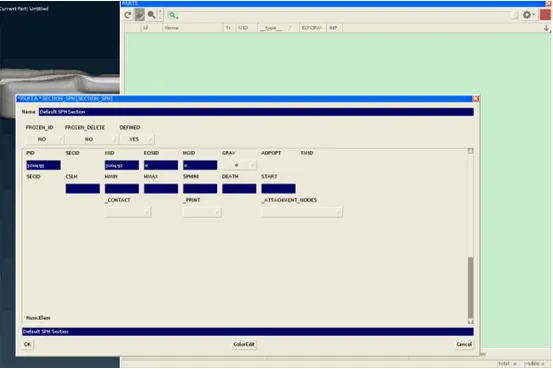

新建一个 SPH 属性，并双击赋予刚定义的 SPH 粒子:

切换到 DYNA 面板，LOOK，sph 单元已经生成了。
