ANSA网格划分基础全面指南

本章对网格划分mesh模块进行说明。网格划分流程通常如下，首先对调入的几何模型，进行几何清理，修补破面，去除细小特征，如小于1mm的圆角/倒角，合并距离小于1mm的特征先等，然后定义网格划分的单元长度，遵从先化关注的特征，再画平面，有繁至简的原则，生成面网格，再对网格质量较差的单元二次划分或者质量修复，完成网格流程。最后网格脱离几何面，可删除不需要的几何，只保留网格模型。

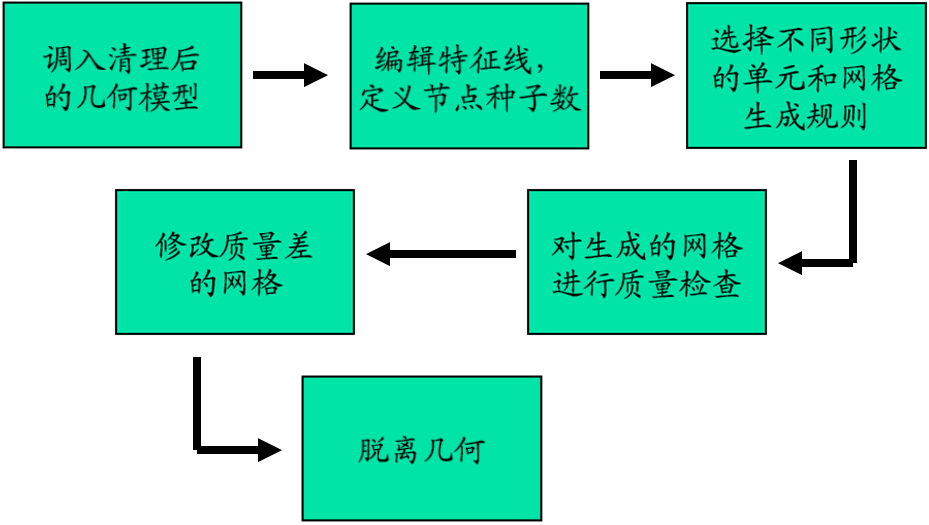

网格划分流程

Mesh模块

边界编辑模块

面编辑模块

节点编辑模块

面网格生成模块

五种常用的面网格生成规则：

FREE:以最少的单元，尽可能高的质量划分网格

BEST:利用各种规则，确保偏斜的质量是最高的

GRADUAL :生成的网格尺寸是逐渐平滑过渡的

MAP:尽可能的生成四边形网格

SPOT-ME:生成适应焊点和连接点的网格

面网格生成模块

单元编辑模块
