ANSA优化任务构建与DOE实战

第一步我们先建立我们的优化任务

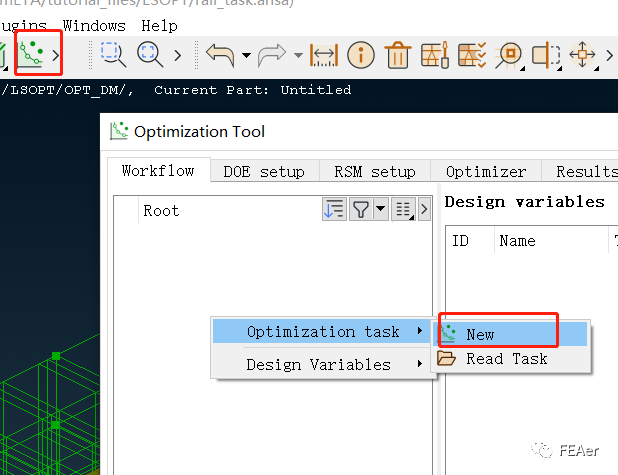

我们new一个优化任务。

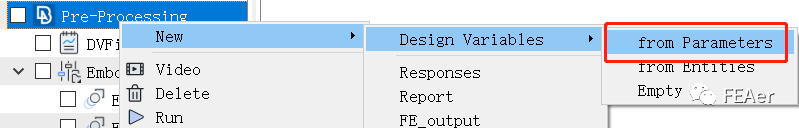

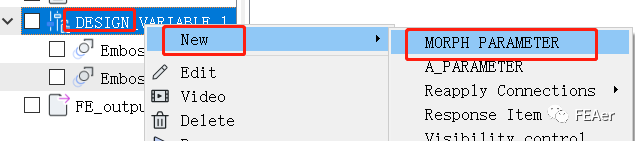

我们在设计变量里右键选择morph参数，选择我们的Emboss_depth1和Emboss_depth2。

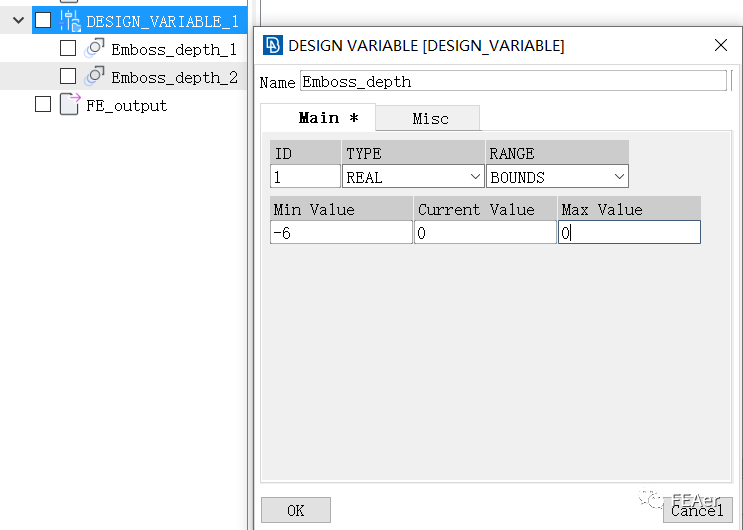

右键我们的设计变量，选择edit，改一下名字，设定一下参数的类型和范围。

这里我们右键选择新建一个设计变量，选择我们的Emboss_width。

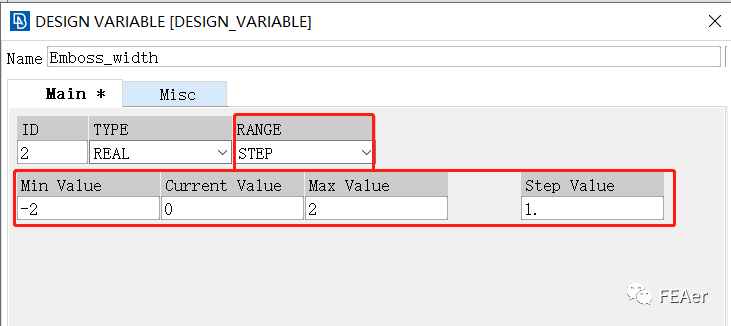

同样我们这里给他设定范围，选择类型为STEP.

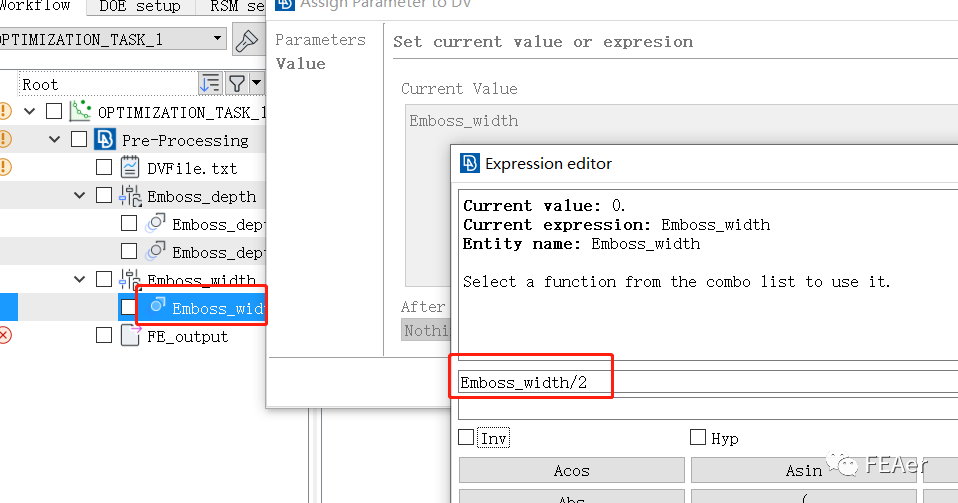

这里我们右键Emboss_width选择编辑,因为他的morph是同时向两边延长，所以这里的参数要除以2

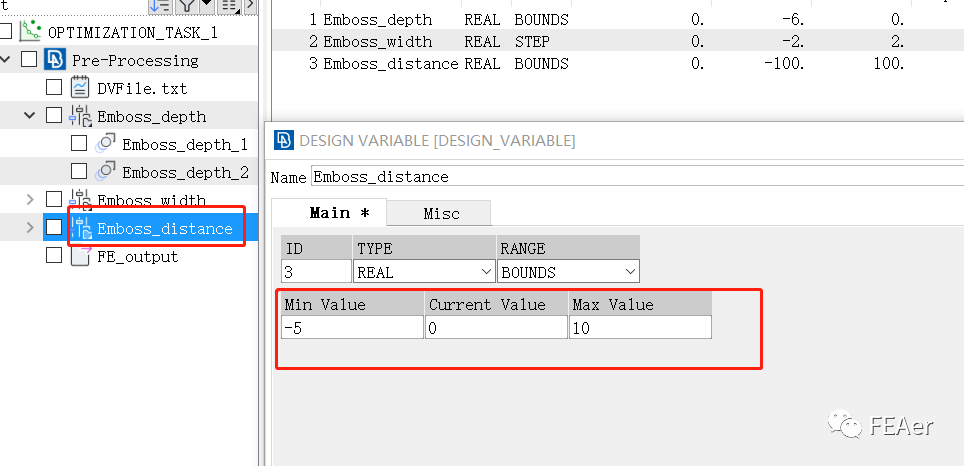

这里我们以同样的方式，创建Emboss_distance的设计变量，并给定范围

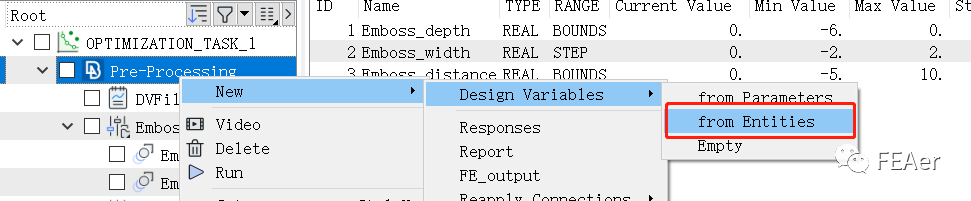

下面我们从实体创建我们的设计变量，选择Entity

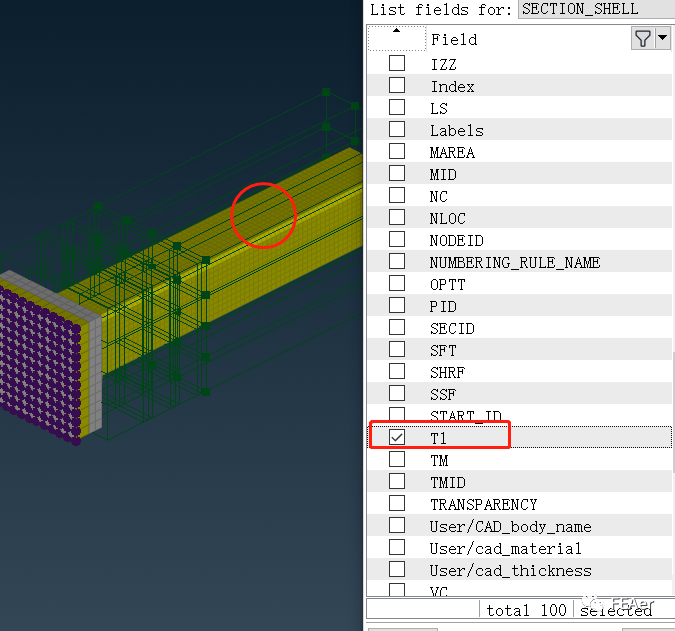

选择这个实体的厚度，来作为设计变量。

给定范围，选择类型为LIST,里面输入0.8，0.9，1，1.2，1.4，1.7

这样我们的四个设计变量就都设置好了。

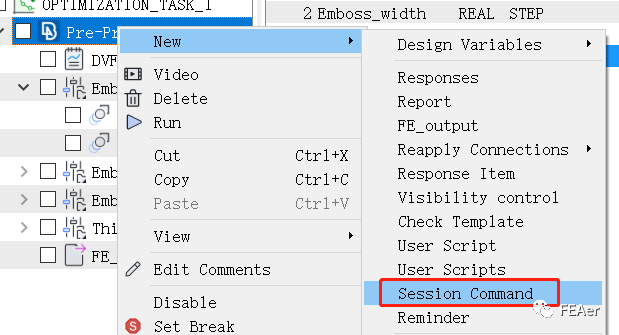

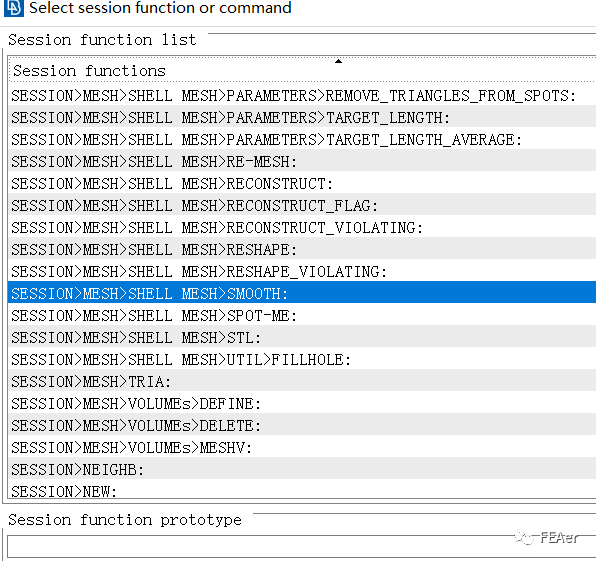

下面我们来新建一个session command，我们选择我们的smooth

并把我们的session command移动到这个位置，因为在morph后，我们的网格可能产生大的变形，所以需要smooth一下。

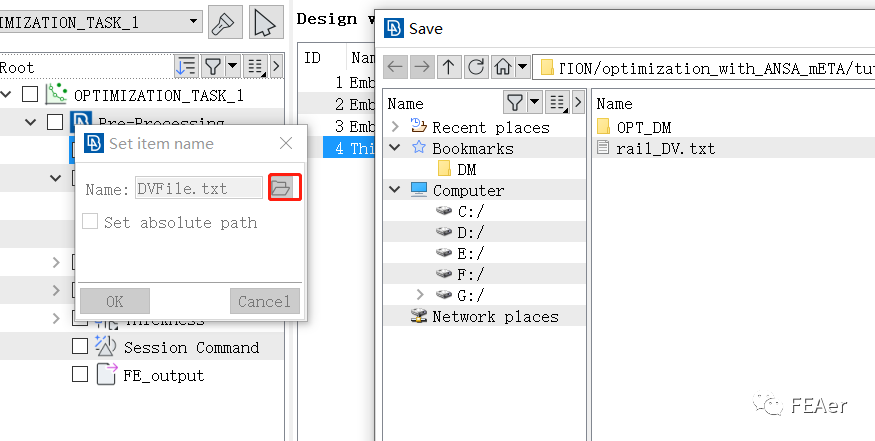

下面我们右键我们的DVFile，来给他指定一个输出保存的路径，然后点击save。里面保存着我们的设计变量的信息。

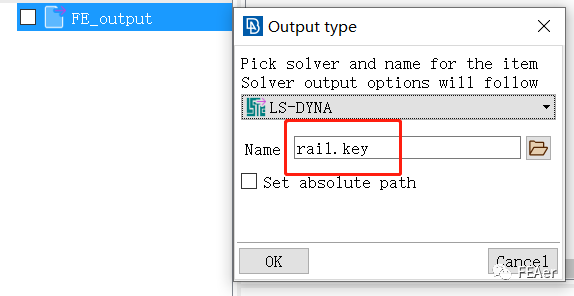

同样我们把计算的key文件也保存一下。

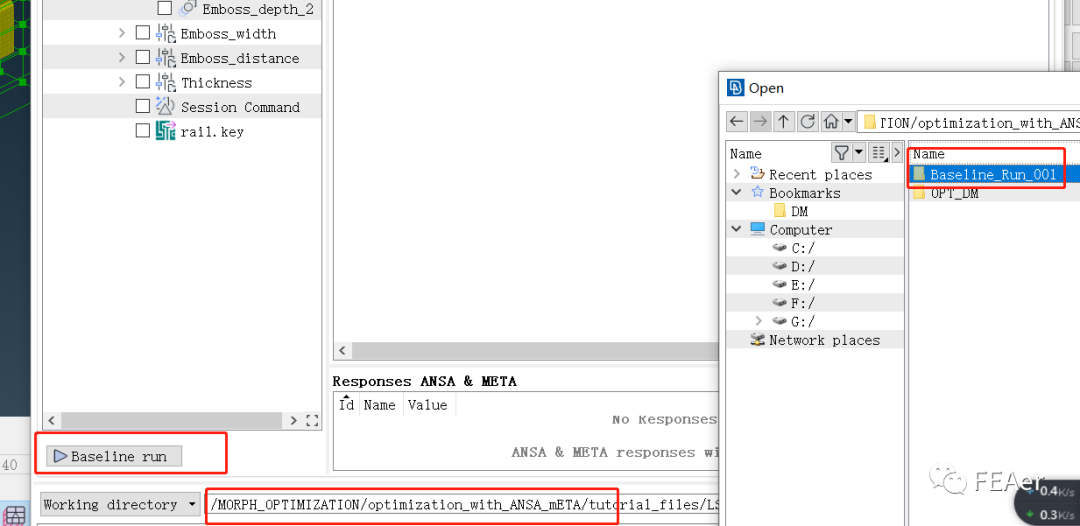

下面我们跑一下整个优化任务，如果没有问题，就会在该路径下，生成一个Baseline_Run_001的文件夹。

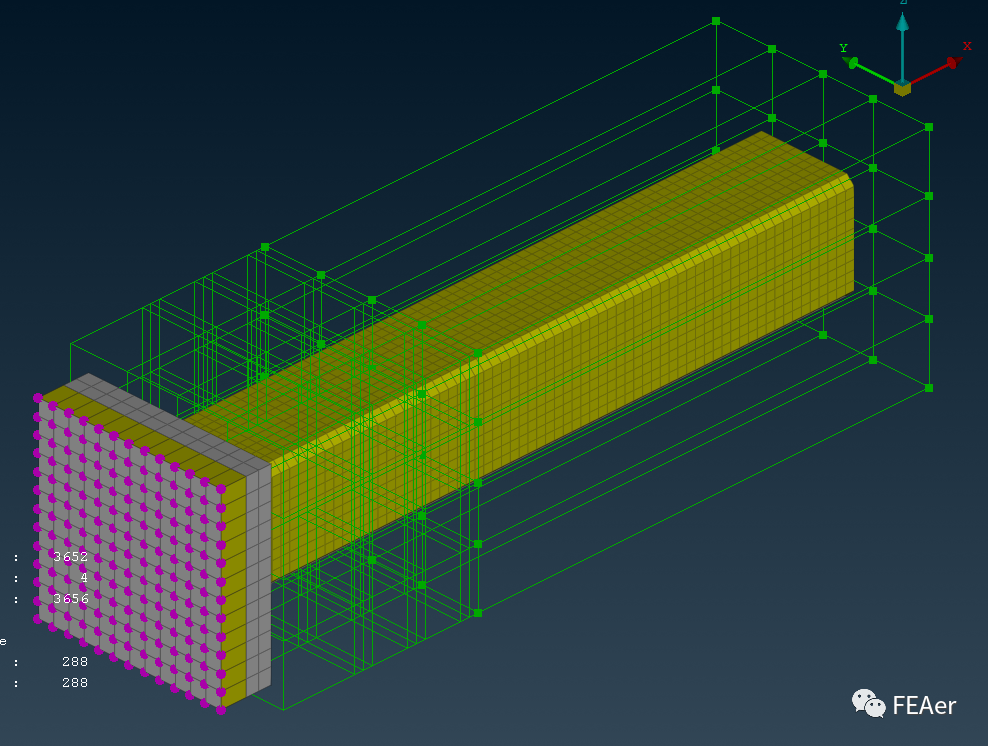

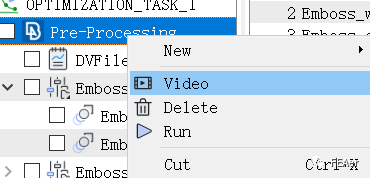

这里可以右键video来创建设计变量的动画

下面开始我们的DOE

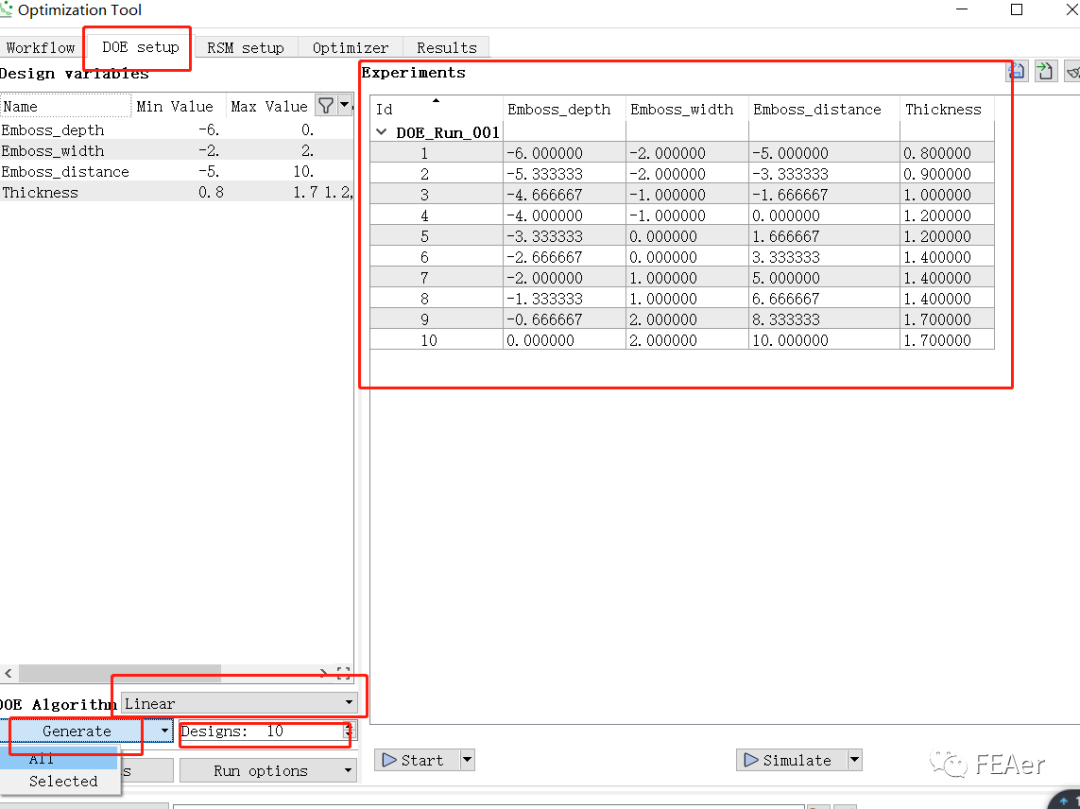

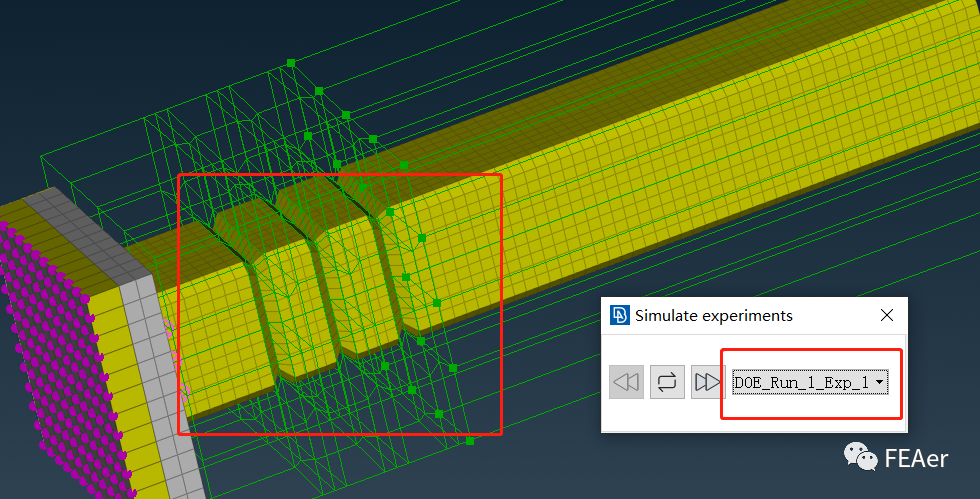

DOE算法选择线性，生成我们10个的计算样本。然后点击我们右下角的simulate,可以看，每个样本里，我们模型跟随变量改变的变化。

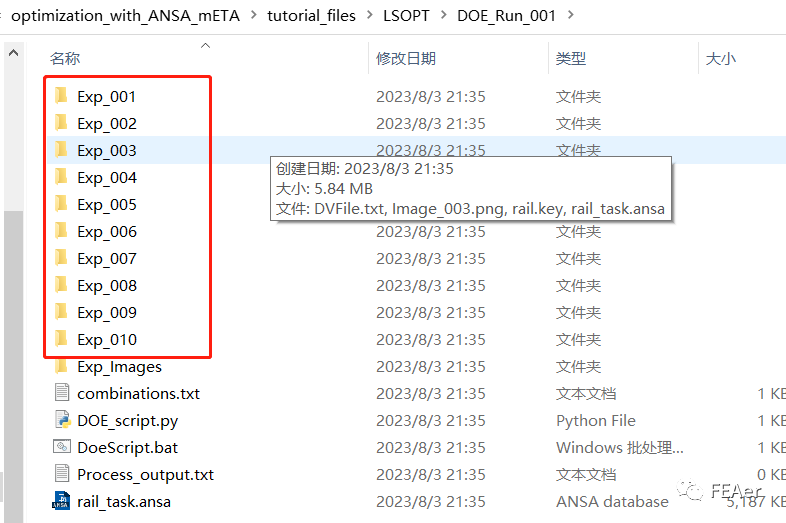

点击start可以生成计算的文件夹以及图片，如果你在ANSA里设置了LSDYNA的command，那就可以直接计算。
