ANSA高级技巧：Morph-Direct Edge Fit应用

Direct Edge Fit Morphing

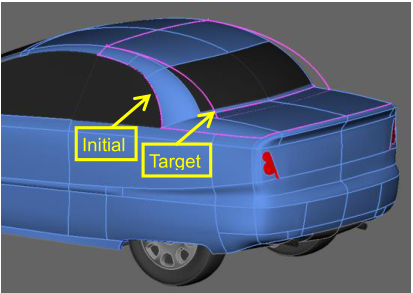

DFM的Edge Fitting选项将用于整个车辆的变形。如图所示，选取模型的一些特征线(初始曲线)变形至目标曲线。

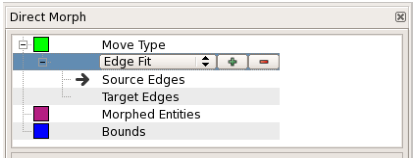

激活Direct Morphing>DFM功能。在出现的窗口中，在Move Type中选择Edge Fit。

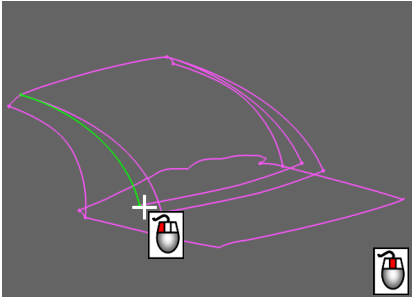

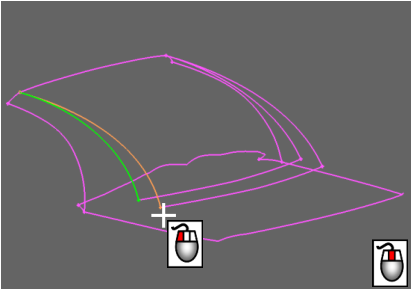

选择一条curve或CONS，作为Source Edge，并使用鼠标中键确认。被选择的曲线以浅绿色显示。

选择相应的Target Edge并确认。该曲线以橙色显示。完成第一对的定义，如下所示。

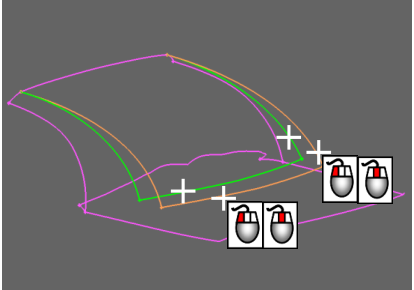

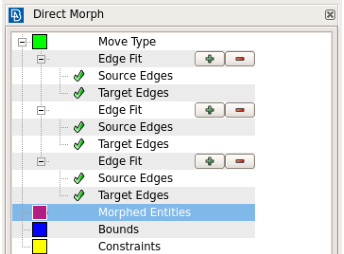

用同样的方法，定义下一对并确认，用鼠标中键确认选择。

确认后，选择Morphed Entities，选择将受到边拟合影响的对象。

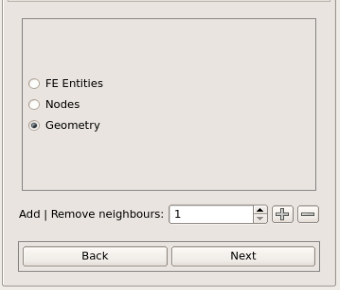

在选择分区中选择Geometry选项。

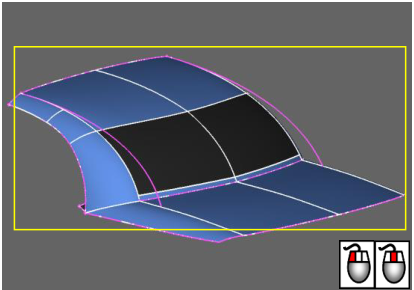

选择所有需要变形的面，然后鼠标中键确认。

在Bounds模式中，ansa根据前面的对象选择自动确定边界，也可以根据需要，添加更多边界或删除一些已经选择的边界。然后鼠标中键确认。

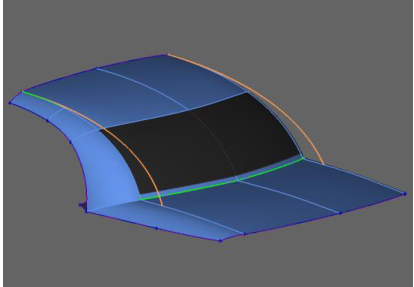

边界线用蓝色表示。如果需要再次修改，只需点击所需的组(例如Morphed Entities)并修改即可。

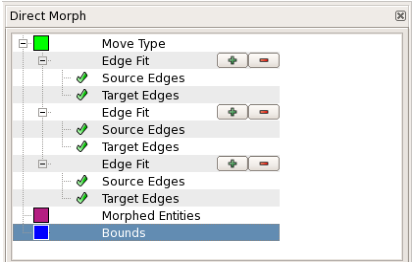

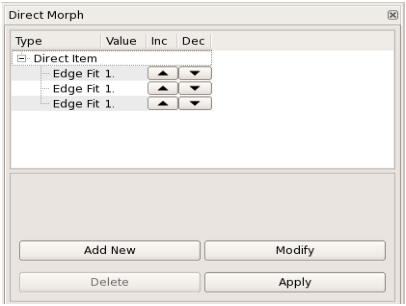

完成选择后，按Next，在下一步中，列出了定义的Direct item。按“Apply”继续“Morphing变形”。

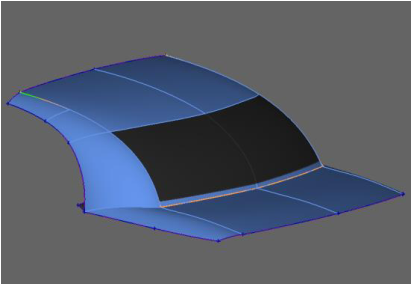

完成模型变形

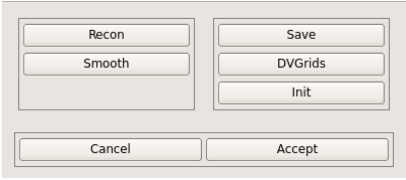

可使用切换按钮在Initial状态和Final状态之间切换。按Accept接受修改。
