Ansys Speos | HDR 10车灯仿真：点亮车灯照明分析

Speos 为了改善 显示器  对车灯仿真效果的提升，更好的定义仿真参数使仿真结果更接近真实，支持使用HDR10显示器以显示更真实的仿真结果。

为展示HDR10显示器的显示效果，选取ASUS 4K HDR, 1600 尼特显示屏，32英寸mini- LED  背光面板具备1152区动态背光控制，提供1,000,000:1对比度，1600 尼特峰值亮度及1000尼特全屏持续亮度, FreeSync Premium Pro 48~120 Hz 可变刷新率 (VRR)，支持 HDR 格式包括 Dolby Vision®, HDR10 及 Hybrid Log-Gamma (HLG)。

激活HDR10显示

光  学仿真结果要想在HDR显示屏显示，必须做一些显示调整设置。

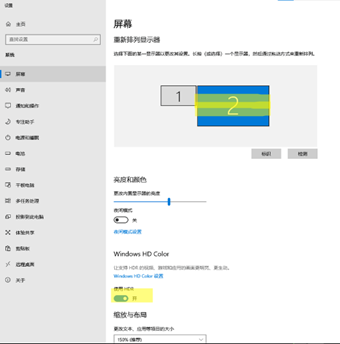

1.链接HDR显示屏，进入Windows显示设置，如果有多个显示器连接到 工作站  ，请在“重新排列显示器”下选择支持HDR的屏幕。单击Windows HD Color颜色设置激活使用HDR选项。

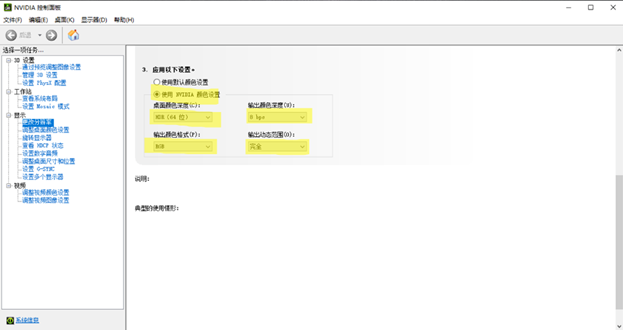

2.开启HDR，桌面右键打开NVIDIA Control Panel，从“显示”部分单击“更改 分辨率  ”，在“应用以下设置”中，选择使用NVIDIA颜色，“桌面颜色深度”设置为“HDR模式”，并将“输出动态范围”设置为“完全”。

3.显示HDR，打开Virtual Reality或者是Photometric Lab的仿真结果，在Preferences选项中，进入Monitor，在 display  下拉菜单选项下，选择HDR10 display，更改White Point Luminance亮度为显示器显示亮度的最大值，设置完成，此时可以在HDR显示模式下，显示最终的仿真结果。

HDR10 车灯点亮显示

以车灯仿真结果为例，查看车灯点亮效果。普通显示器显示峰值亮度低，人眼视觉条件下，显示点亮效果会出现过显示白色，难以接近车灯点亮的实际效果。使用HDR10显示器显示车灯仿真结果，点亮效果提升明显，更适合查看Speos光学仿真车灯结果的真实性。

（注：以下图片不代表真实显示，实际看到HDR10显示器显示效果会更好、更真实、对比度更高）

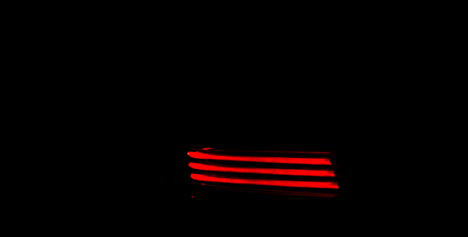

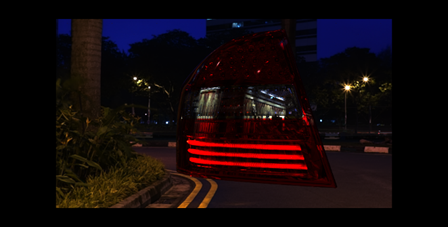

不使用HDR10显示

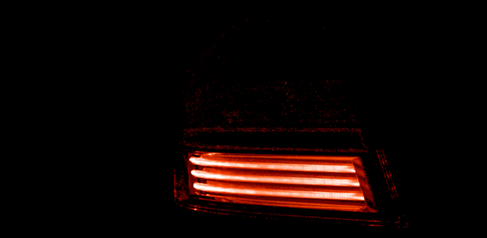

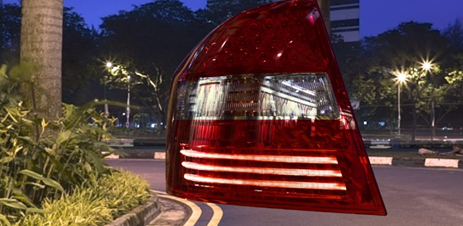

使用HDR10显示
