ANSYS Workbench常见Message问题_1：错误与警告解析

阅读数 268

At Least One Body Has Been Found to Have Only 1 Element

…in at least 2 directions along with reduced integration. This situation can lead to invalid results. Consider changing to full integration element control or meshing with more elements. Refer to Troubleshooting in the Help System for more details.

此问题出现基于以下条件：
1. 结构实体模型
2. 单层的单一方向四边形网格
3. 几何实体Brick Integration Scheme设置为Reduced

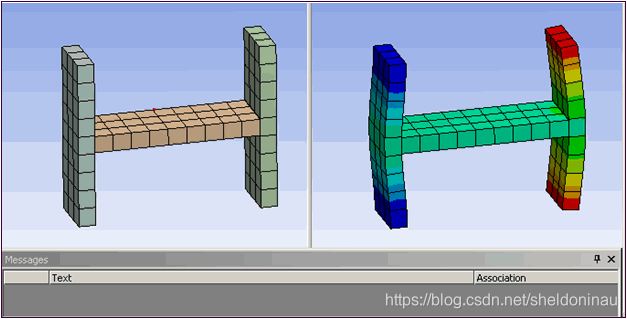

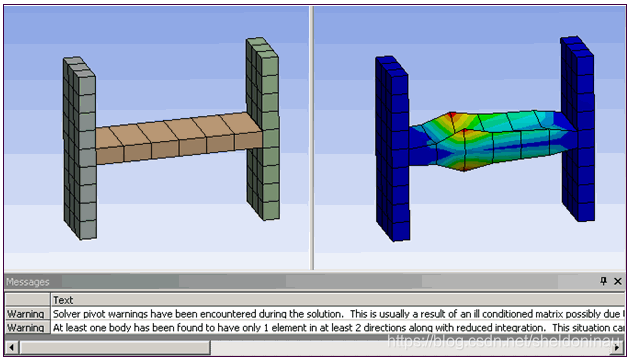

满足了上述条件，分析很大可能就会出现沙漏模式(hourglass mode)。即非物理的零能变形模式，更简单点说明就是有变形但是没有应力或者应变。这时求解器就会报告警告，如下图表示。一旦出现这种状况，首先需要定位这些存在问题的单层单元体。

几何窗口中鼠标右键，Go To选择Bodies With One Element Through the Thickness，并在树状结构中找到选中实体。并通过以下方法中的一种修正：
1. 修改网格使得实体拥有至少两个方向上的多个单元体。这一方法会消除大部分情况的沙漏模式。少数沙漏模式需要改正实体使其拥有全部三个方向的多个单元体。
2. 将几何实体Brick Integration Scheme更改为Full。此设置用于线性分析或者当模型在某一个方向仅有单层单元格时的案例。这个设置可能会消除沙漏模式，但是在某些案例中会造成体积自锁(不可压缩的情况）。Brick Integration Scheme仅支持六面体单元。
3. 考虑使用低阶单元体。
