利用3D文件.STP创建3D电柜的方法

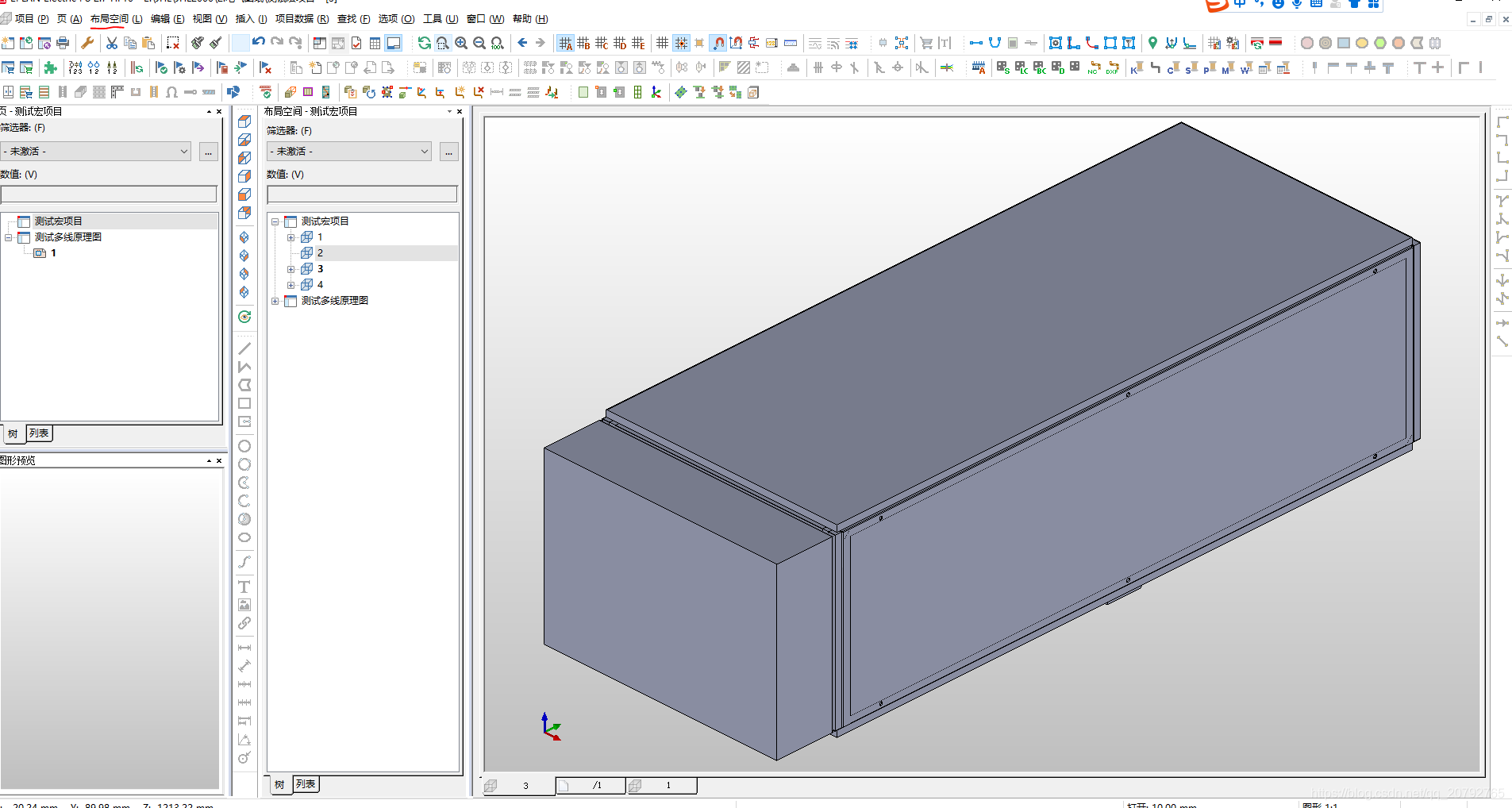

1、创建一个布局空间：布局空间-导入（3D图形）


   2、调整电柜方向：定义放置区域，通过东南等轴观察，再通过旋转放置区域调整电柜的方向

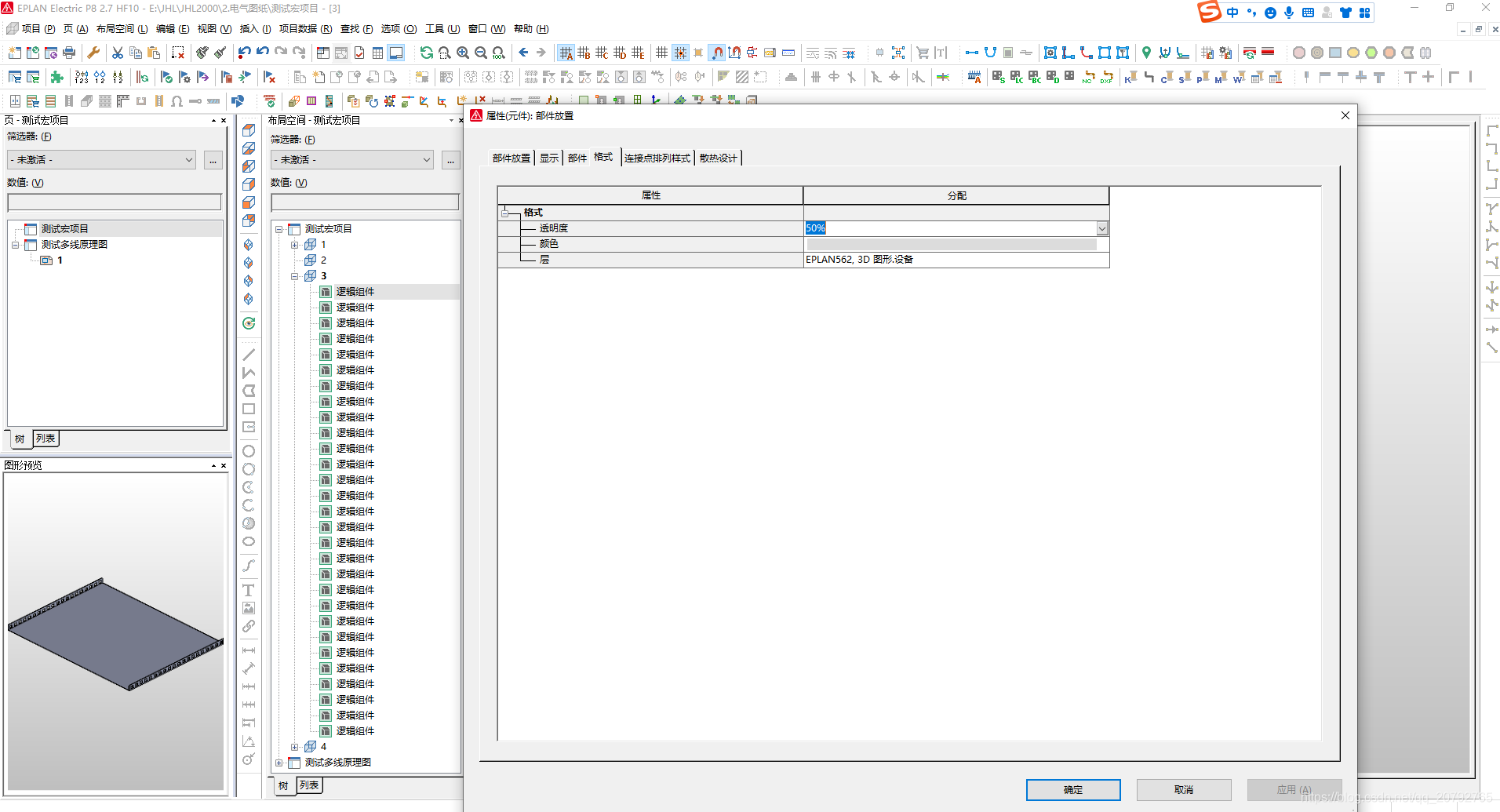

   3、为了方便观察，调整整个模型的透明度，框选所有组件，鼠标右击选择属性-格式-透明度，修改为50

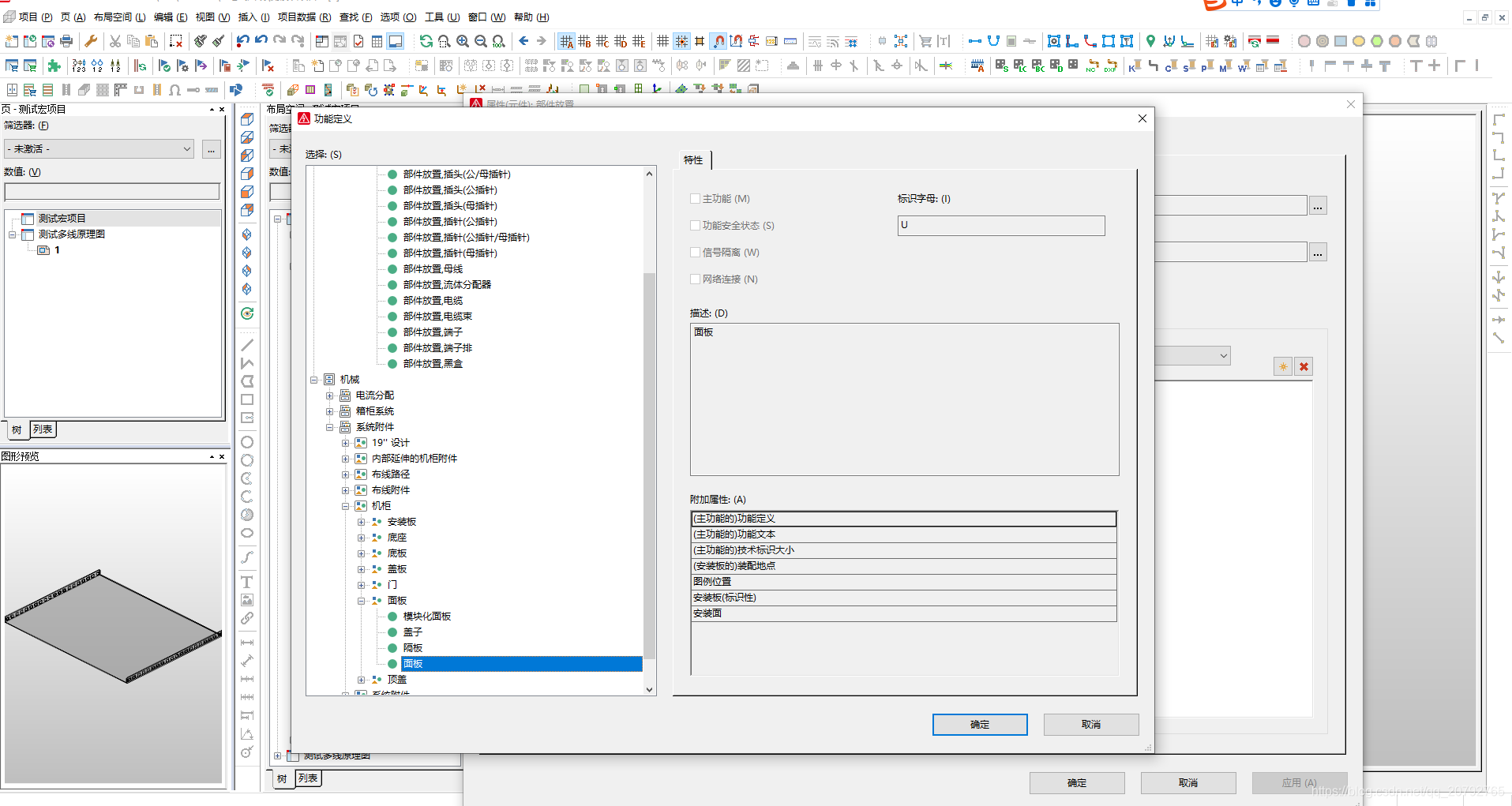

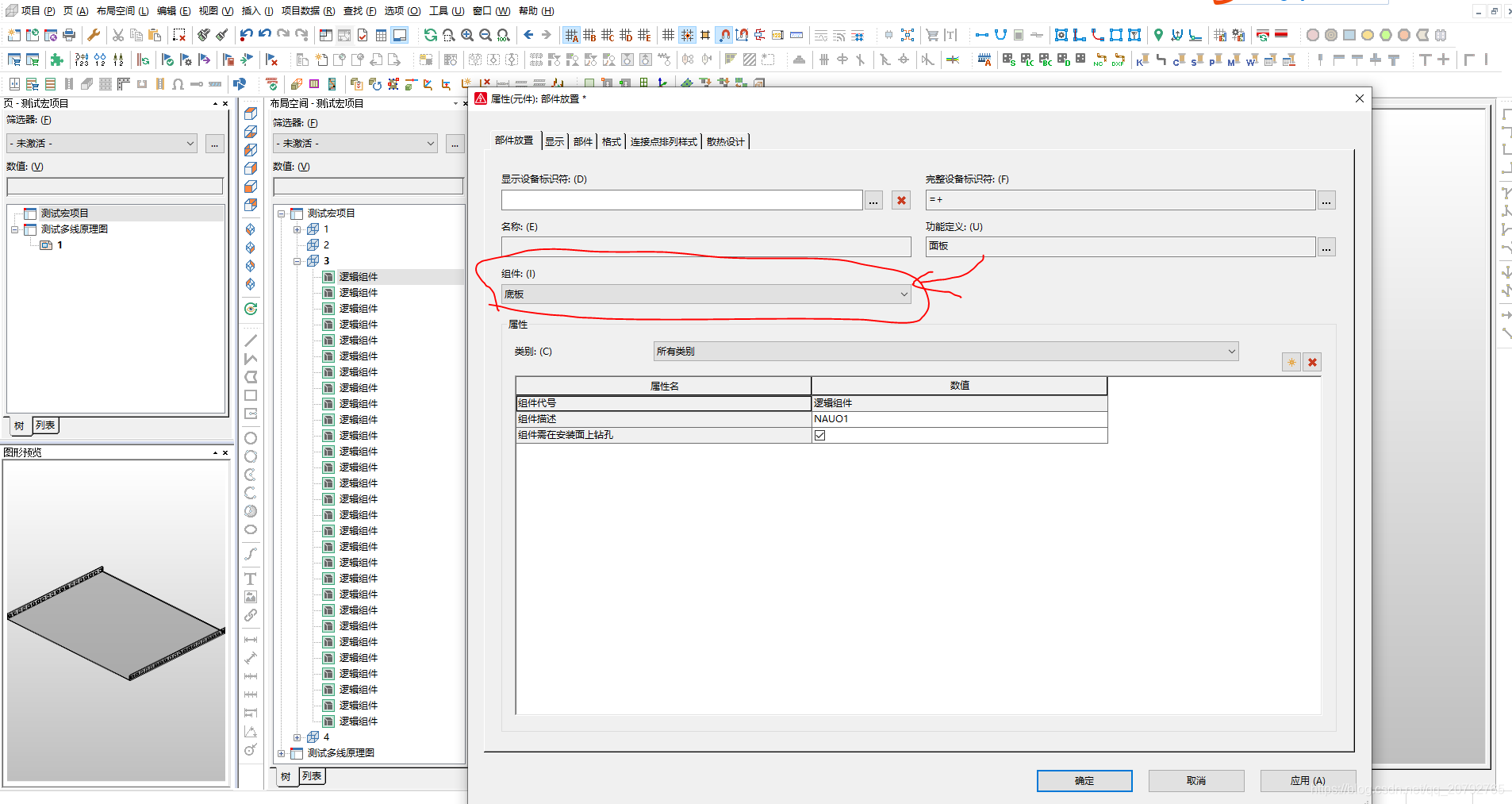

4、定义逻辑组件：两种方式，第一种：选择需要修改的逻辑组件，鼠标右击选择属性，点击功能定义，选择组件的 类  型，


   面板有很多类型选择，根据具体情况选择，此处为底板


   第一个组件属性设置完成，一次对所有组件进行同样的操作，即可。


   第二种方式，采用 模板 的方式，这种方式一般需要.stp文件按照电柜标准的画法画的，自己随意创建的电柜模型生成后很多地方不对，需要采用第一种方式修改。

   创建一个新的布局空间，插入EPLAN中 标准 的电柜，尽量相似的，它的逻辑组件全部定义好的。

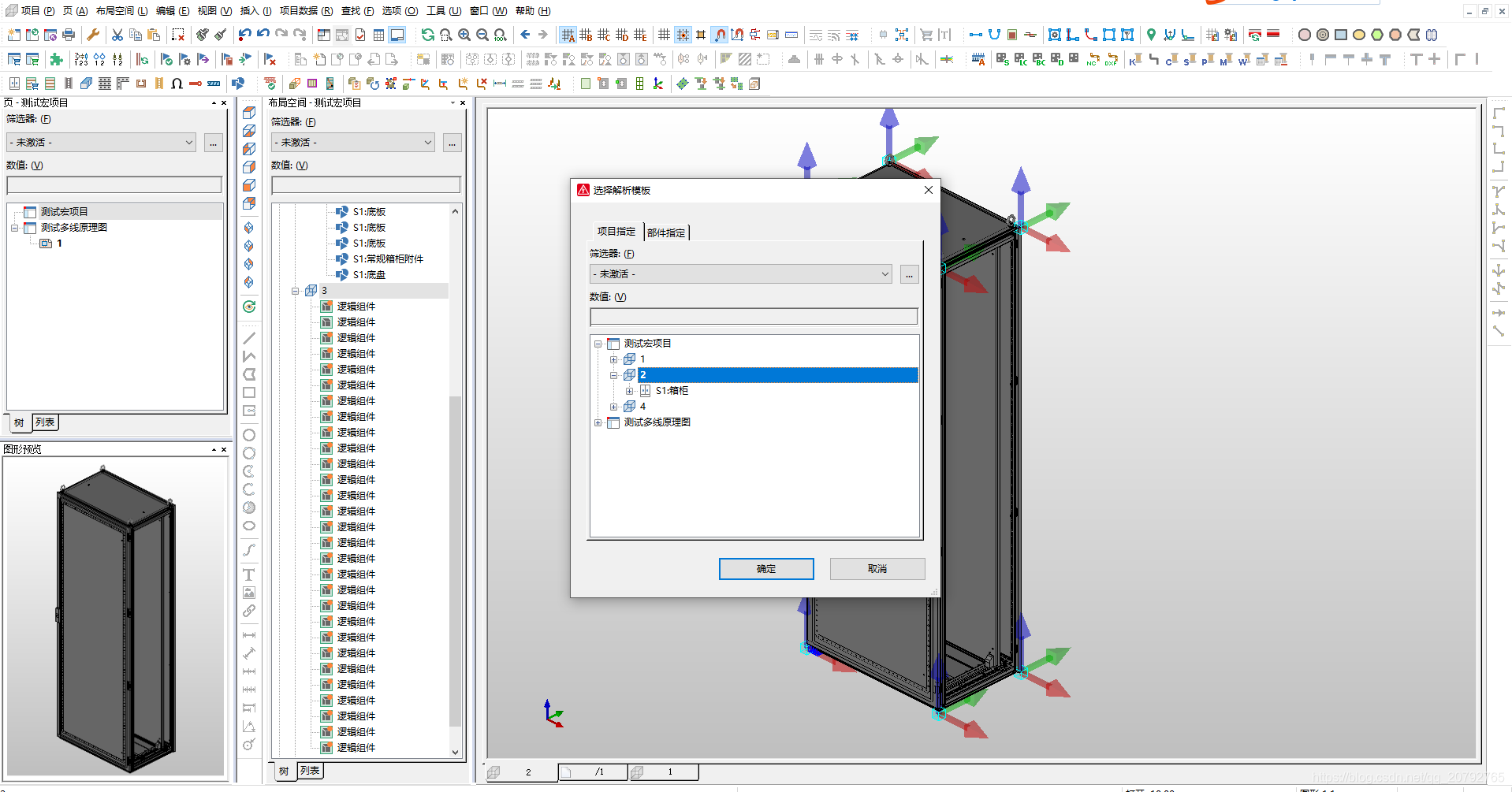

   选中需要定义的电柜所在的布局空间，这里选中布局空间3，编辑-设备逻辑-自动解析，选择刚刚打开标准电柜的布局空间，这里是布局空间2.

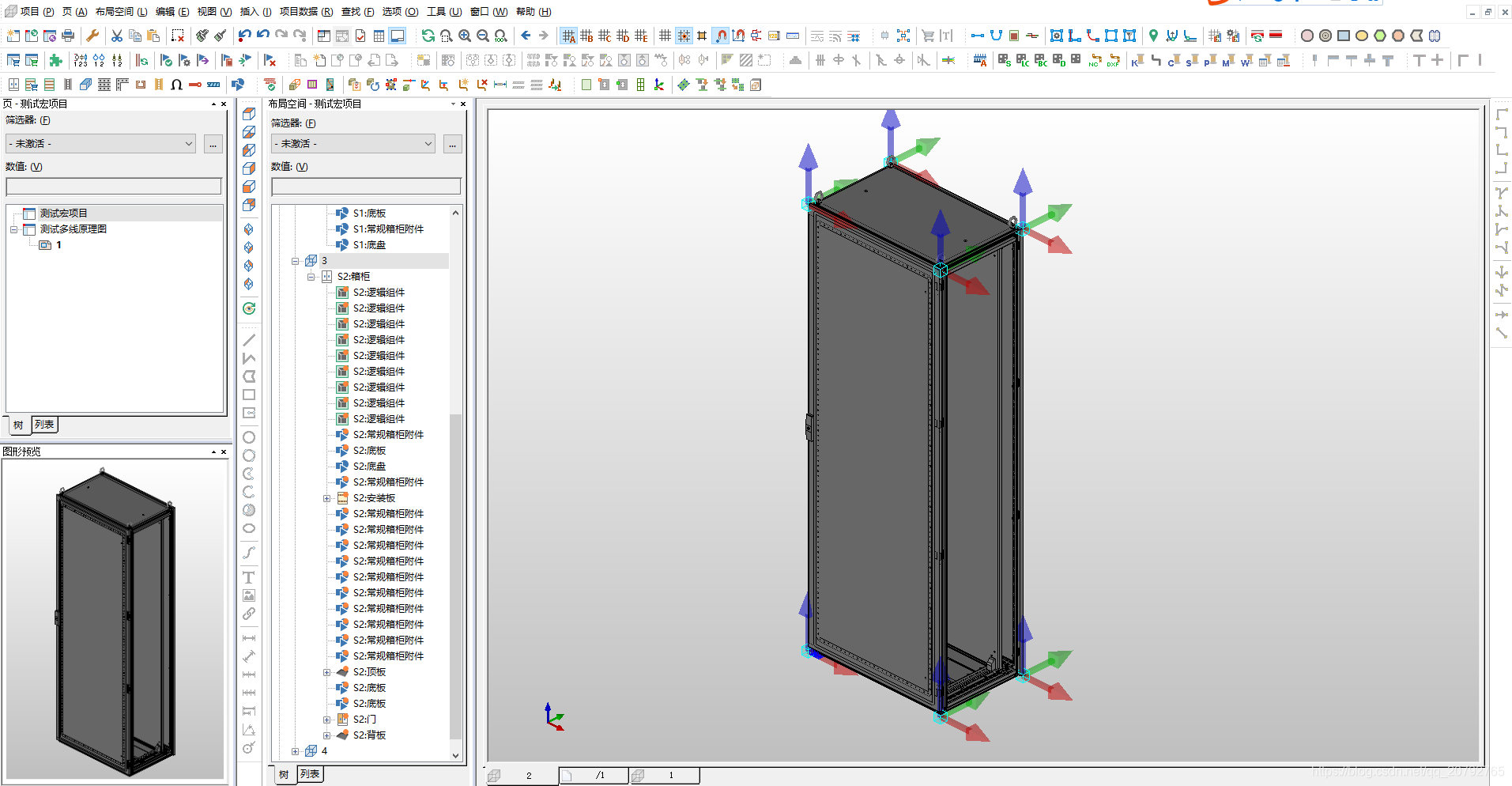

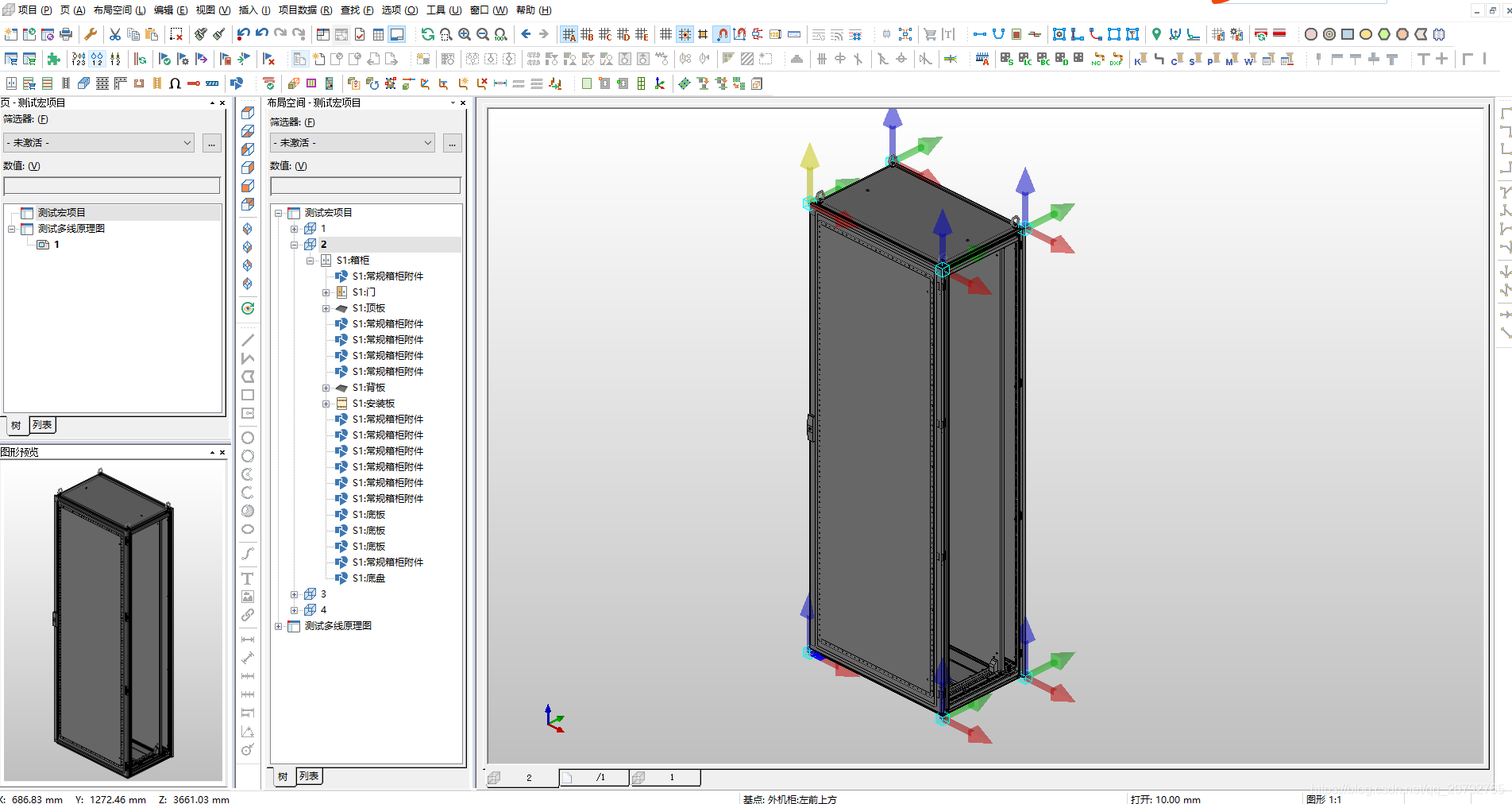

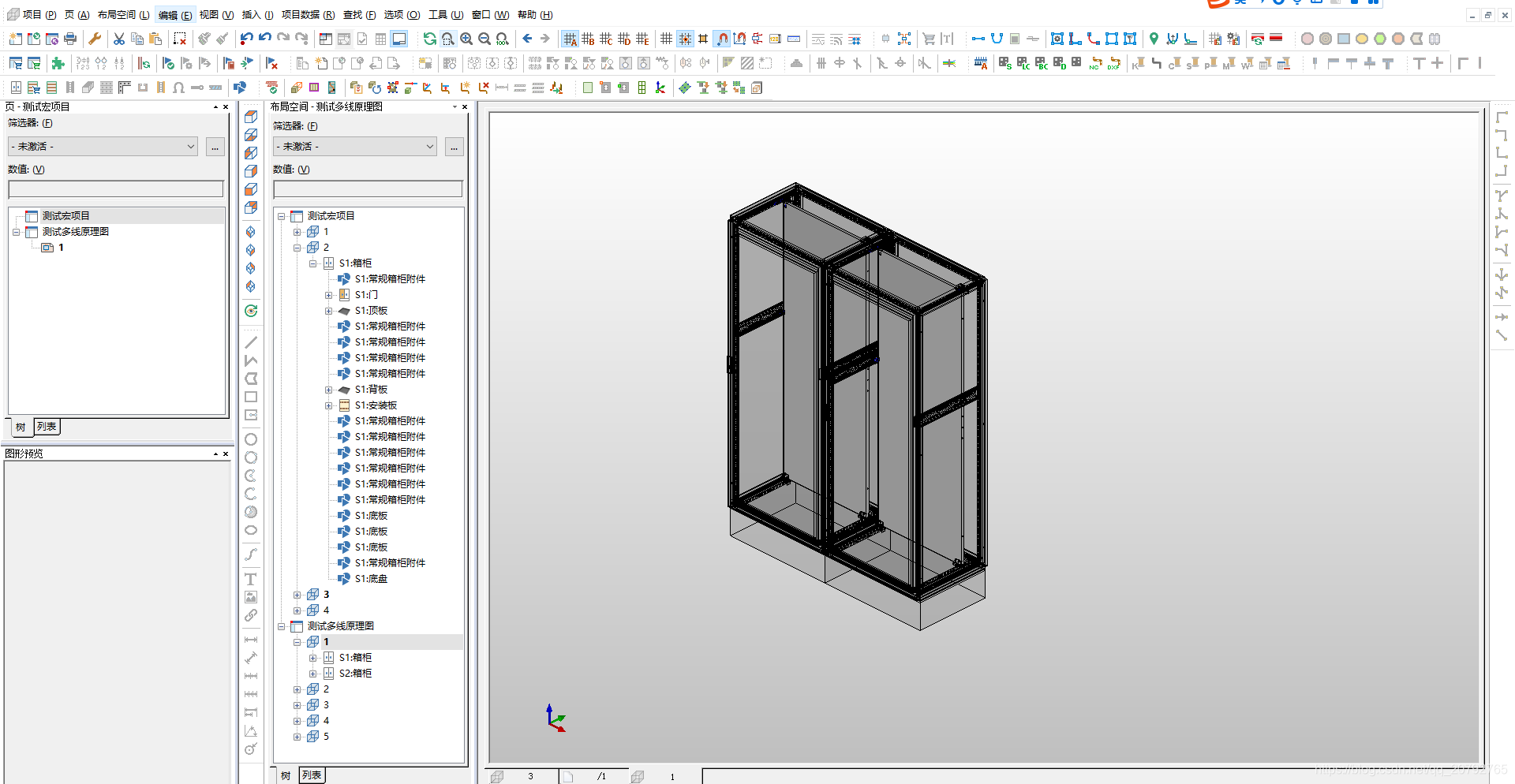

   自动 解析 后如图，由于电柜是自己用3D软件画得，不标准，所以很多逻辑组件定义不正确，这里采用第一种方式修改。发现自动解析后透明度无法修改，我就撤销全部用第一种方式修改了，有会的小伙伴指导一下，一起学习。

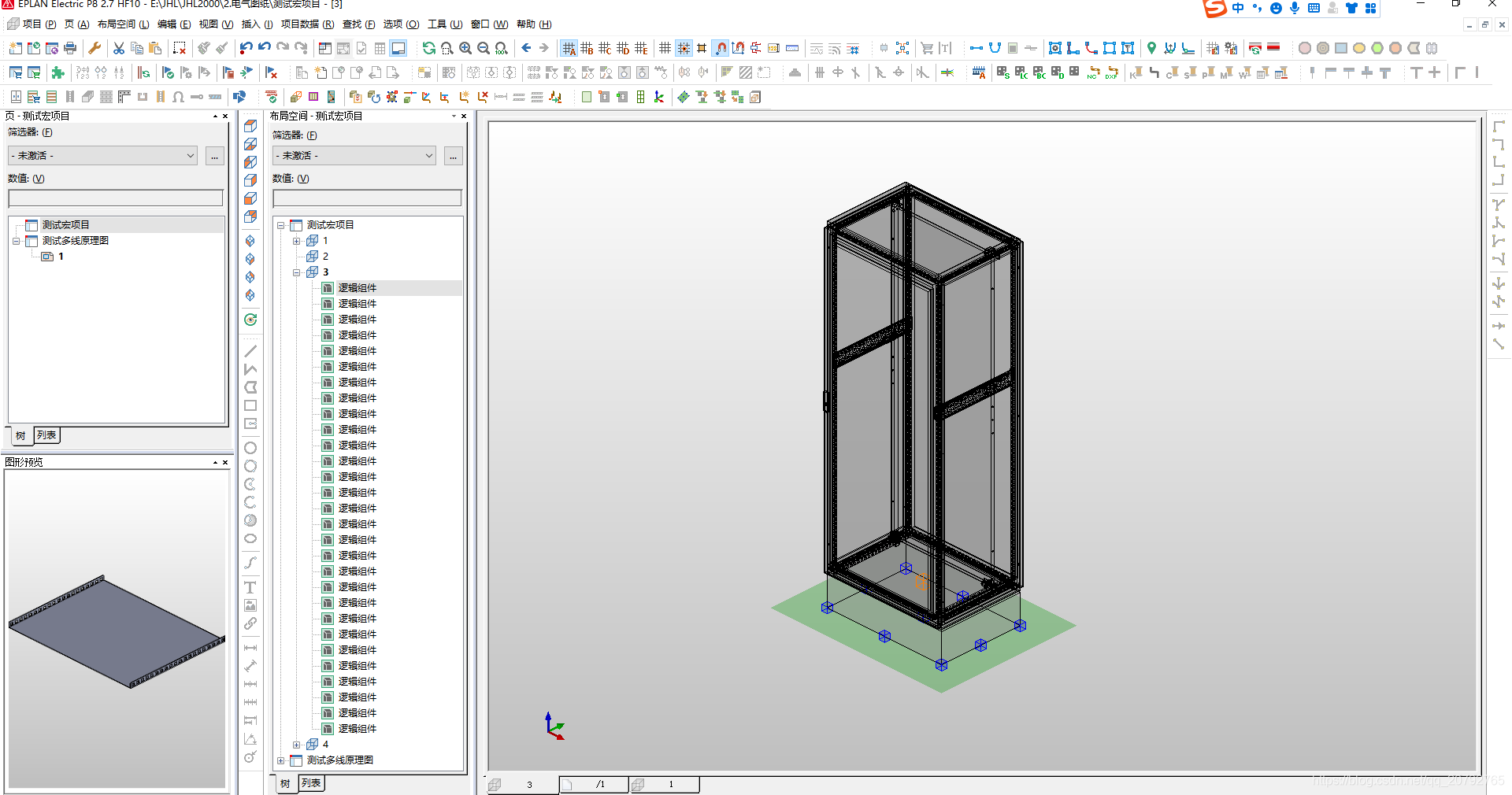

   设置完毕

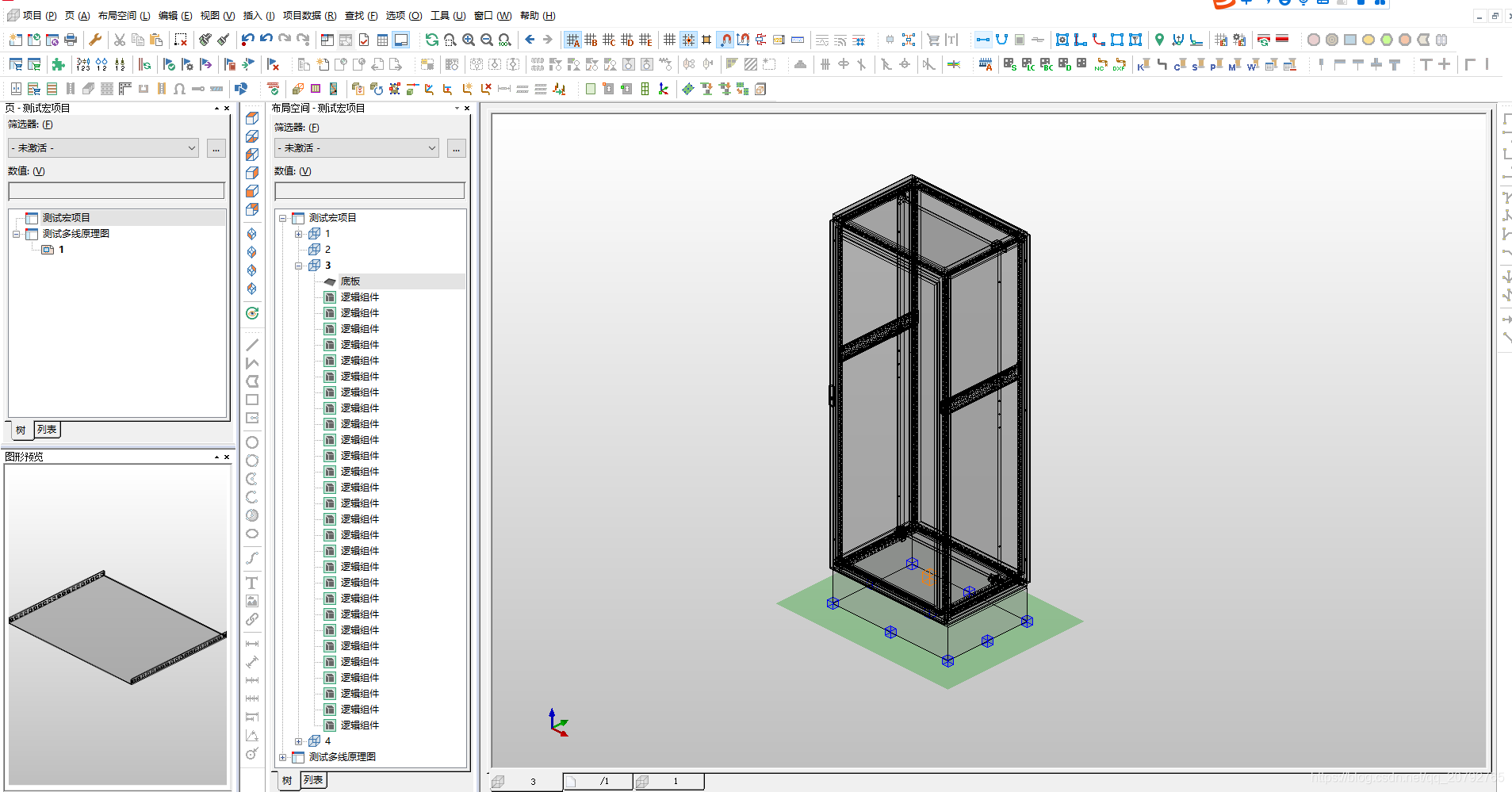

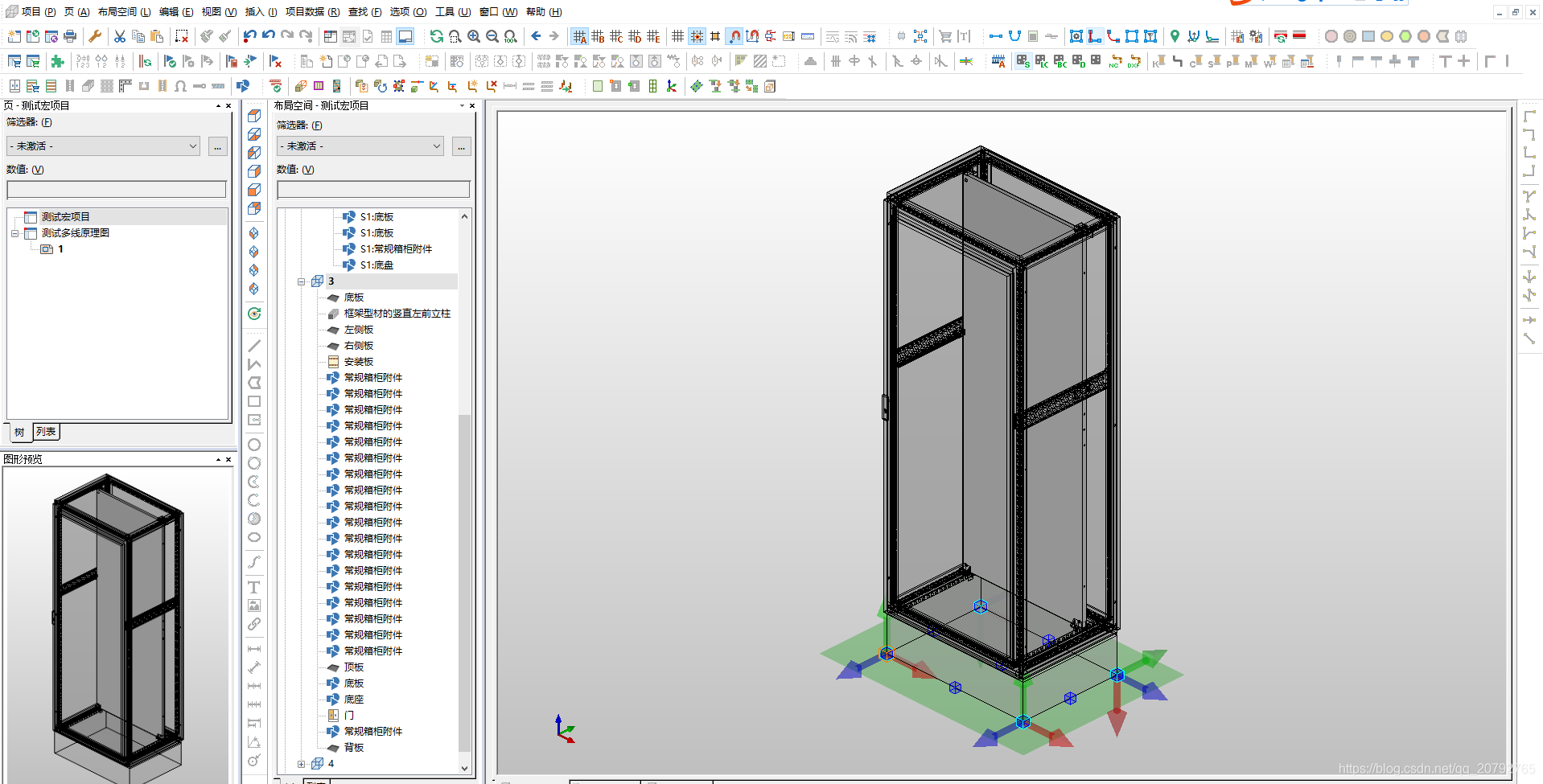

   5、设置基准点，注意：一定要记得打开对象捕捉，否则无法正确设置所有点。

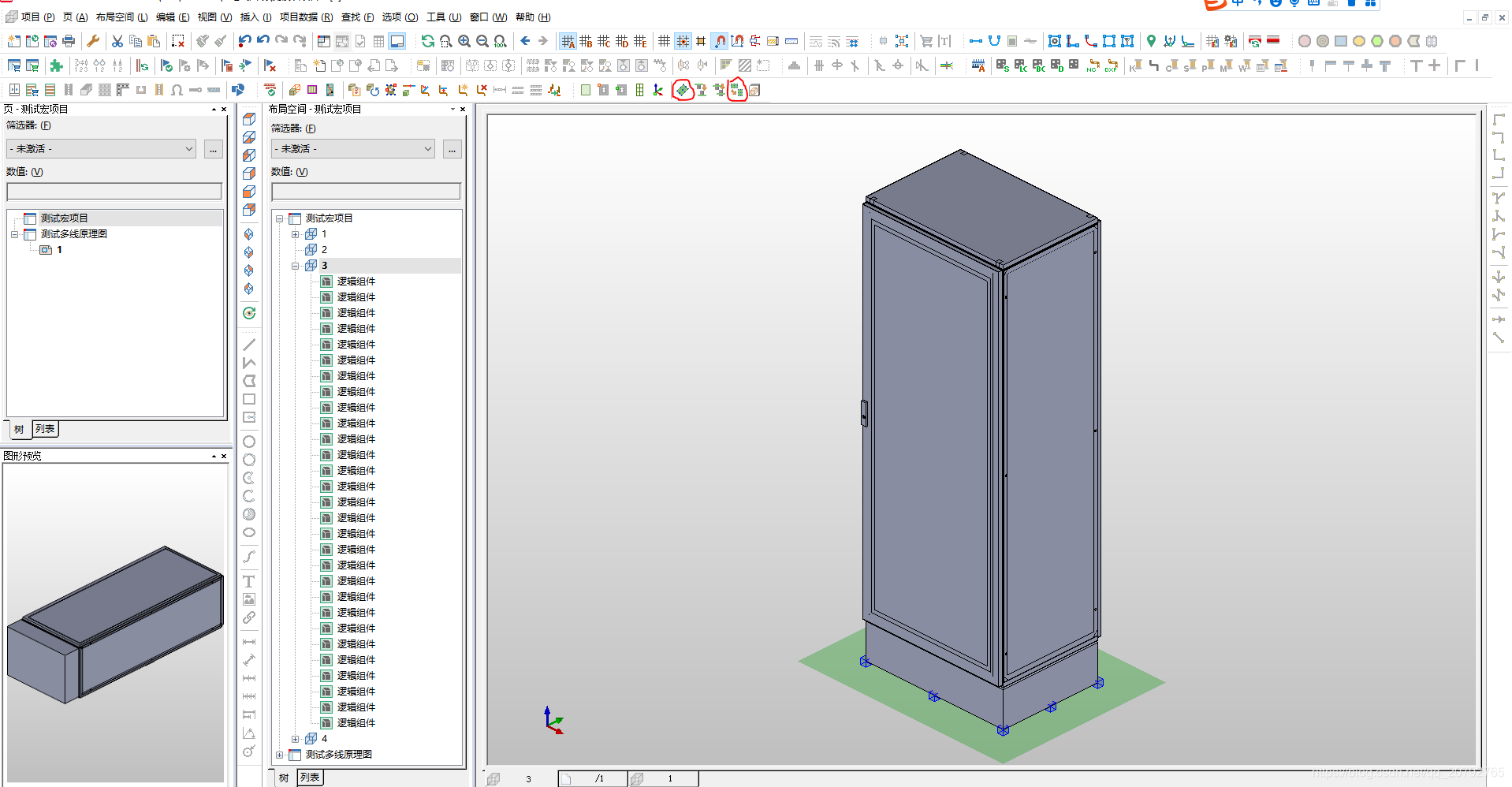

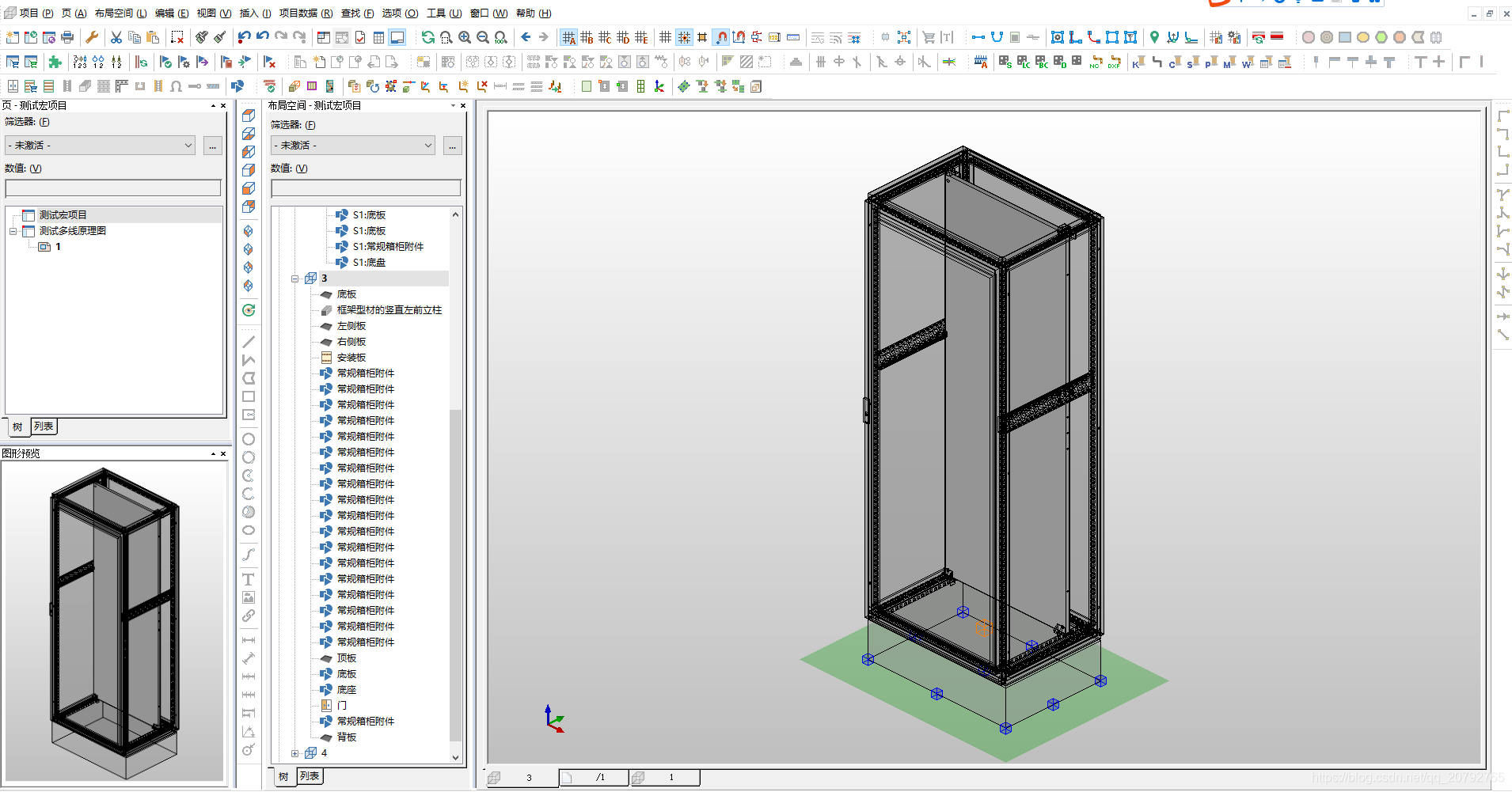

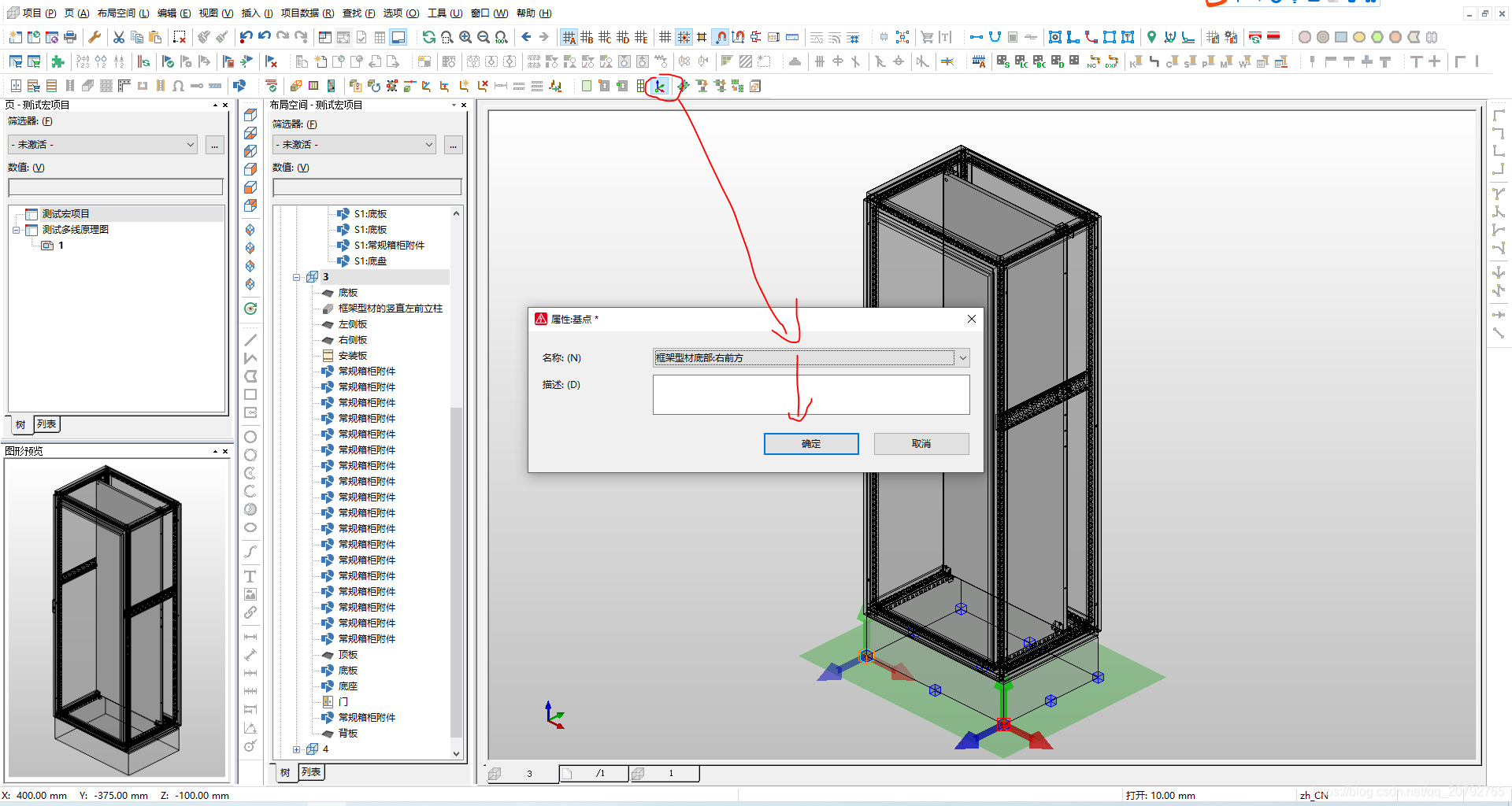

   6、定义基点


   根据自己的需求设置完毕，可以设置更多

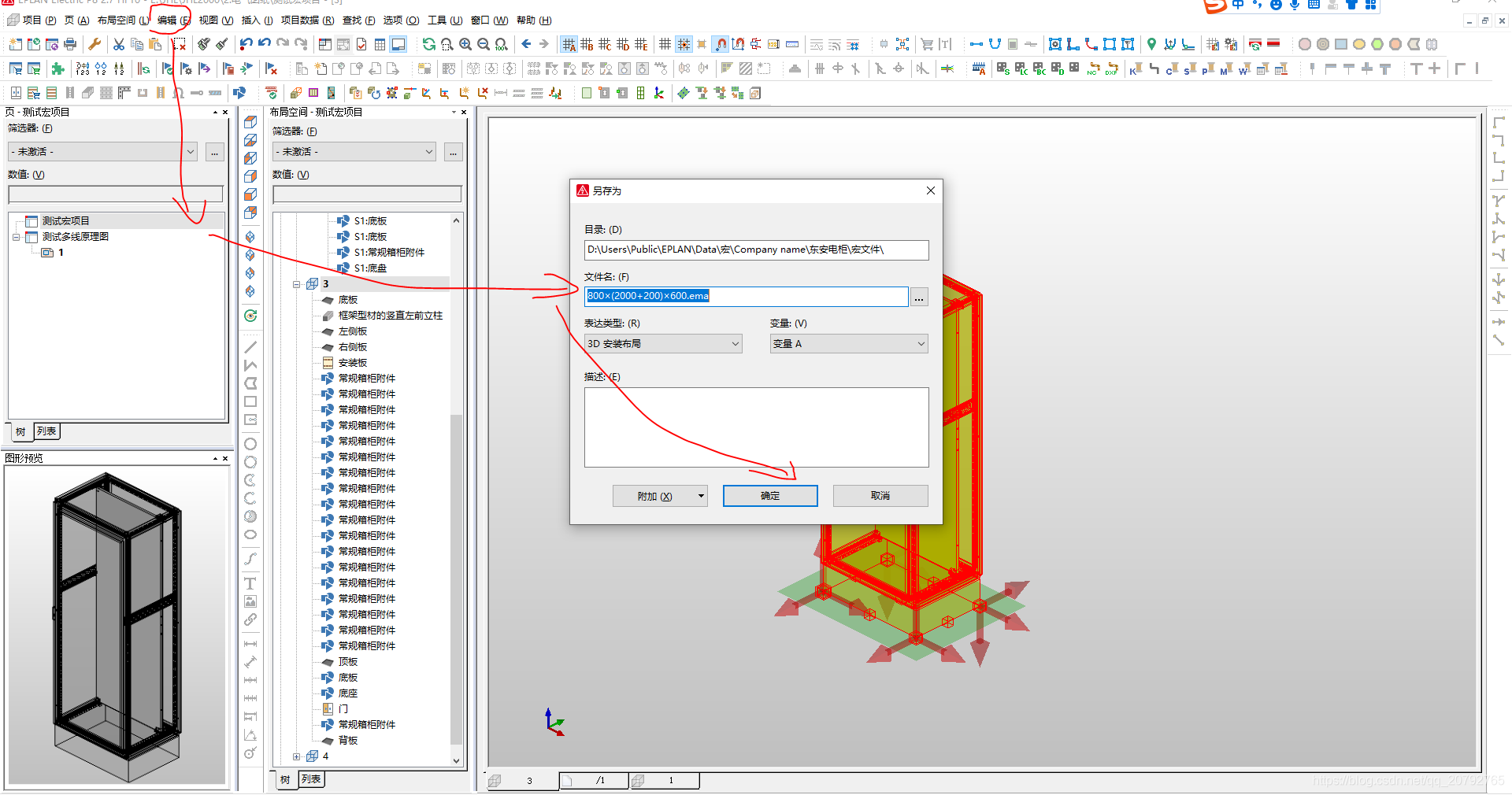

   7、生成EPLAN 宏  ：全选电柜所有组件，编辑-创建窗口/符号宏，点击确定，宏生成完毕，

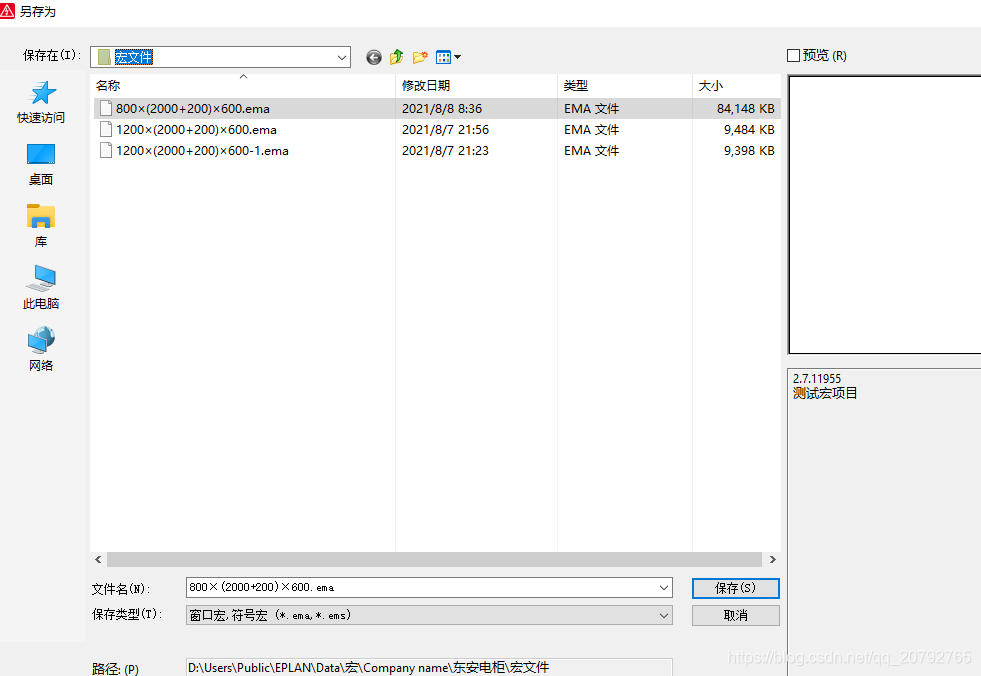

   宏文件如图所示

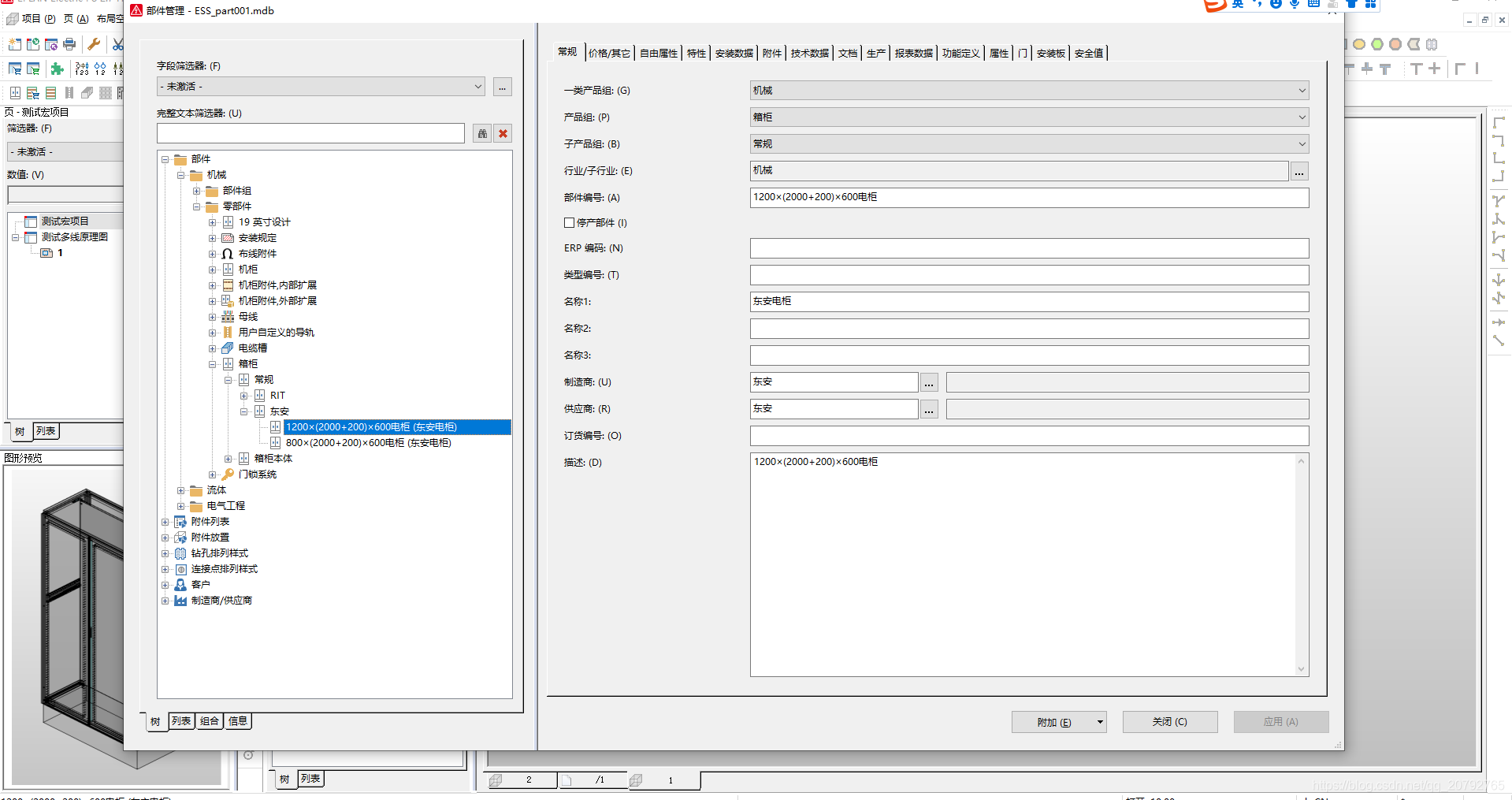

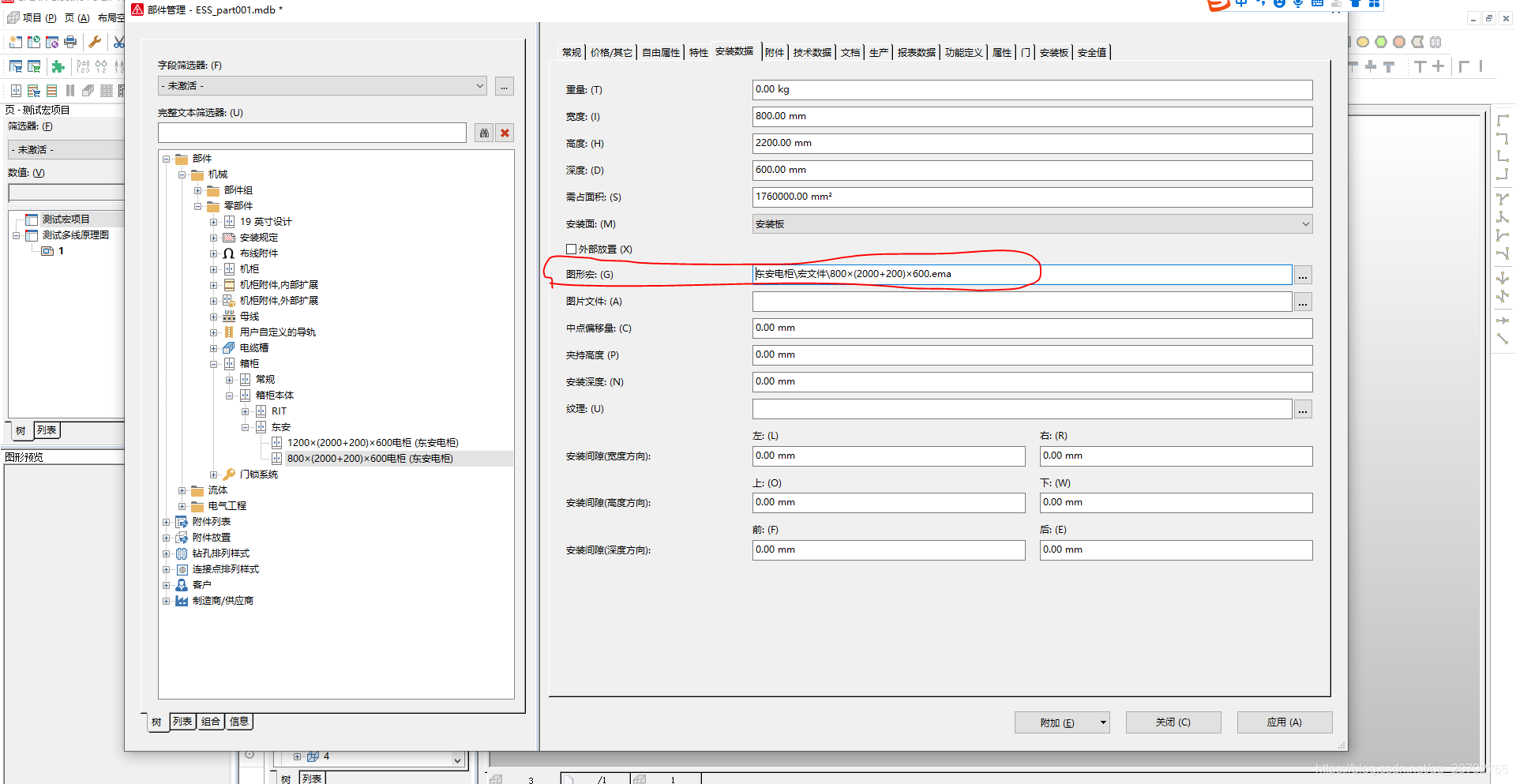

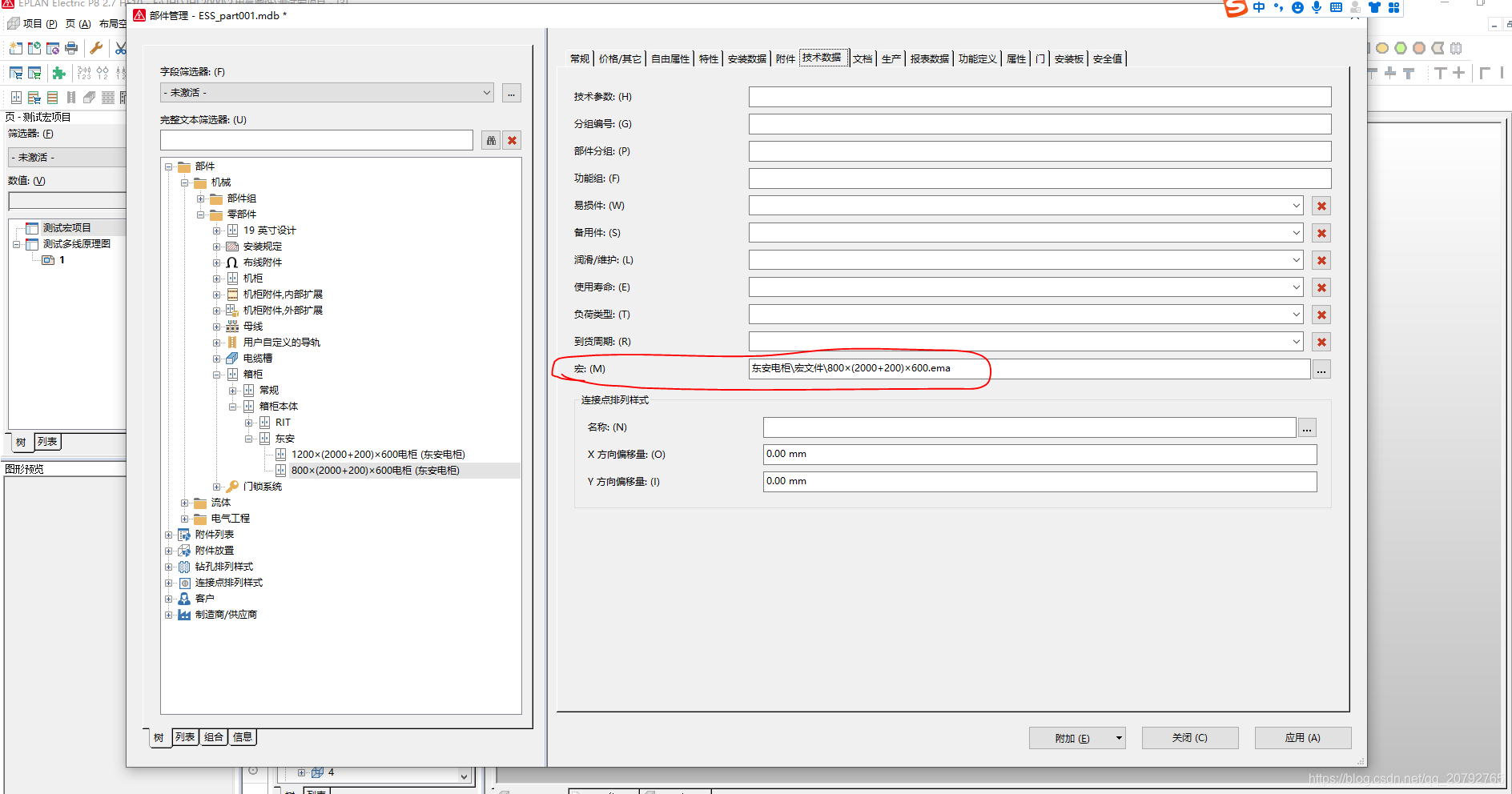

   8、创建电柜部件，填写相关 信息 ，注意：这里选择的是箱柜的常规，而不是箱柜本体，否则后面生成的电控柜不可用。

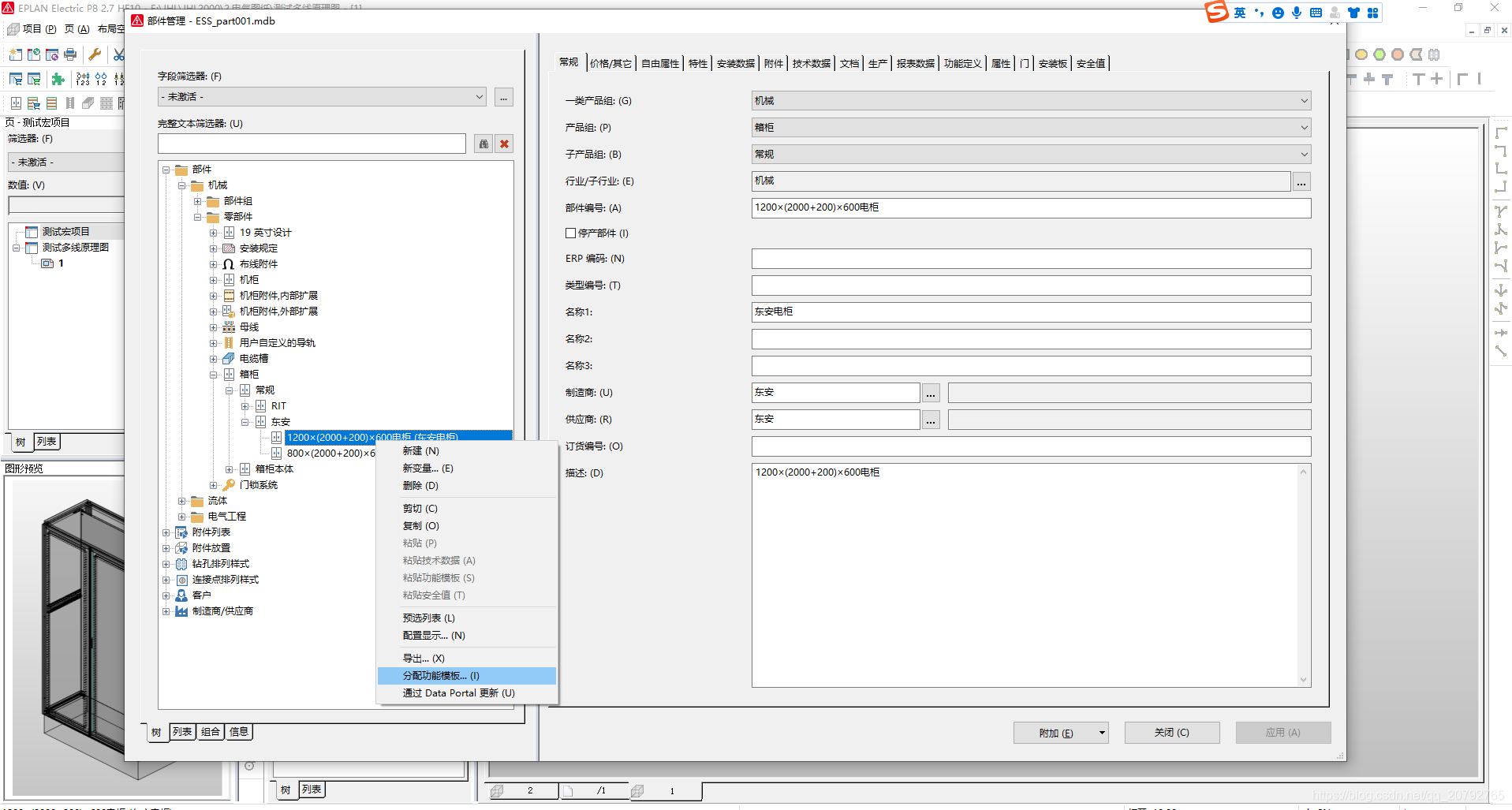

   分配功能模板

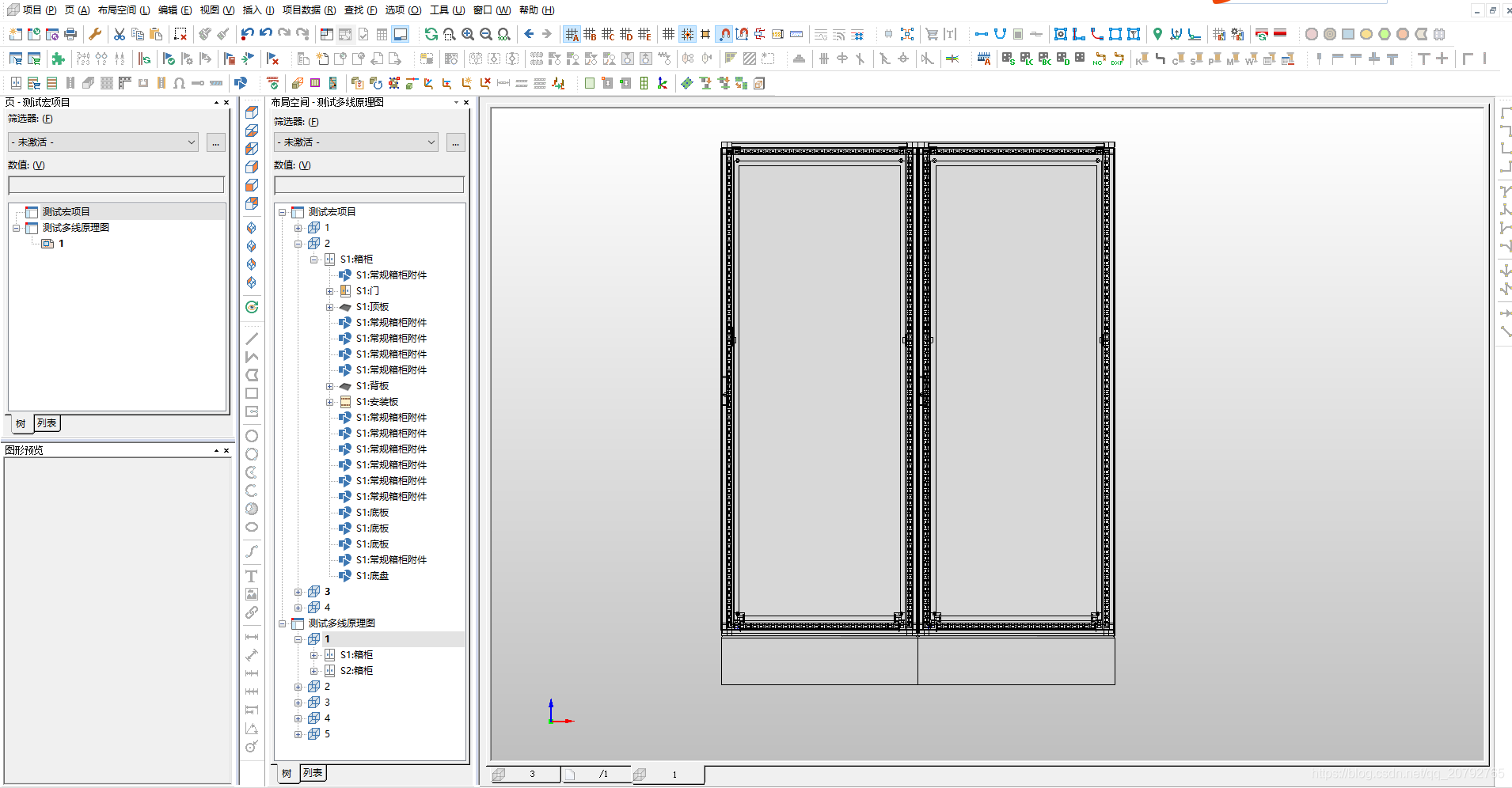

9、使用创建的电柜，只有设置好前面的基准点和基点才可以准确的将两个电柜并起来，


   完美并柜。
