HyperMesh网格划分简要流程与实战小试

阅读数 6

HyperMesh 三角网格划分小试

模型导入

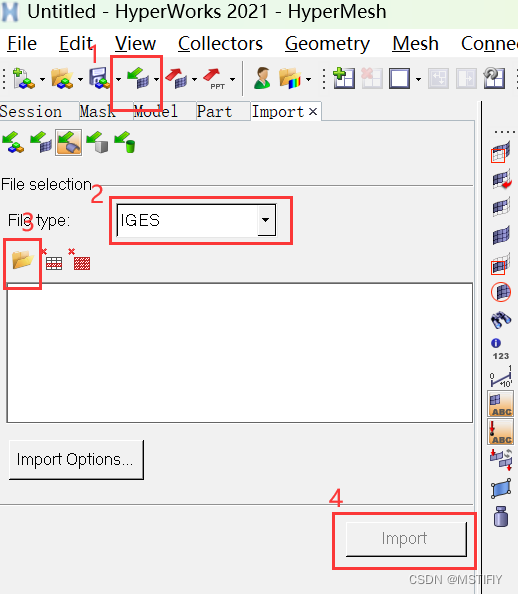

将在CAD软件中建好导出的 IGS 格式模型导入HM。

拓扑检查和修复

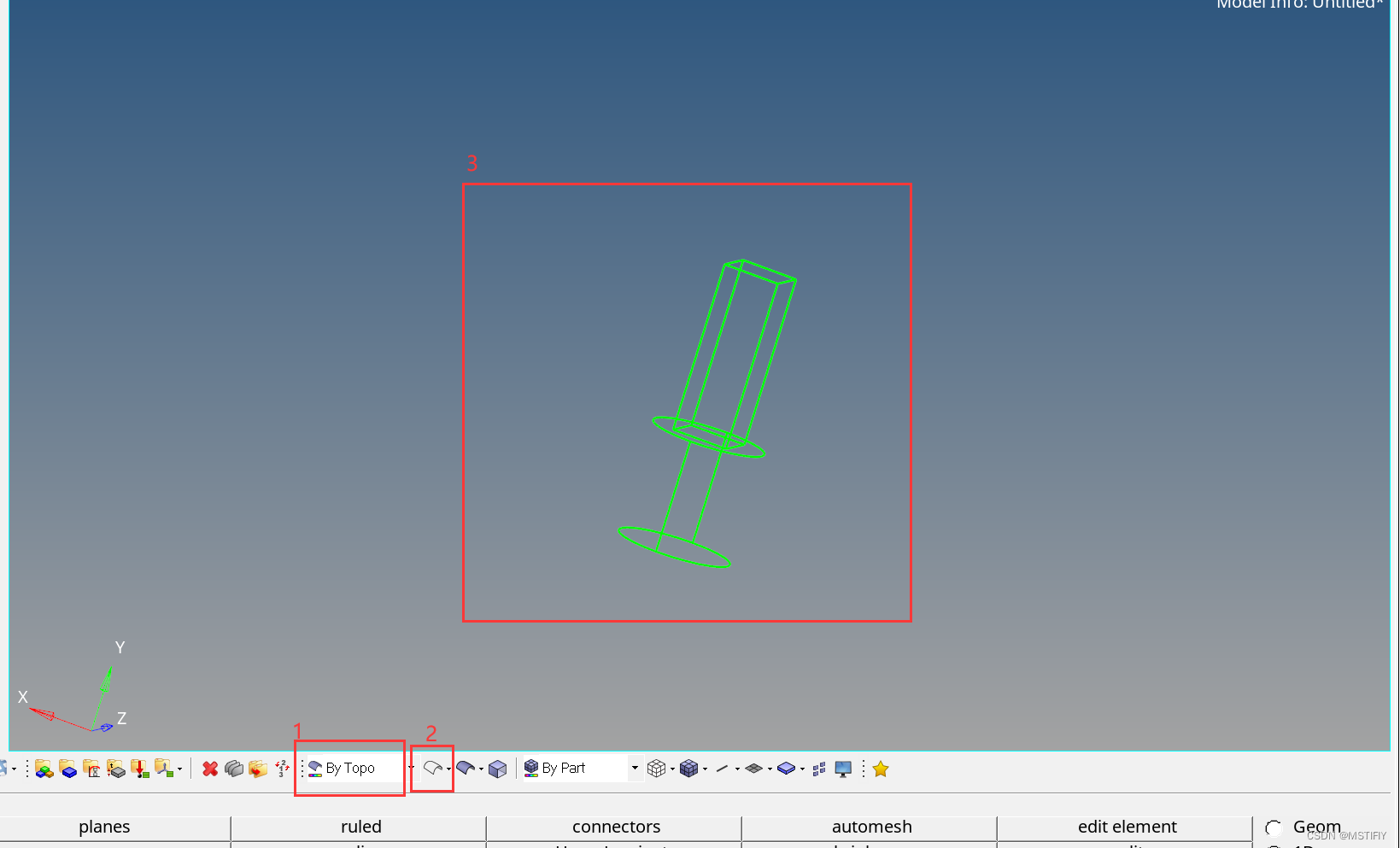

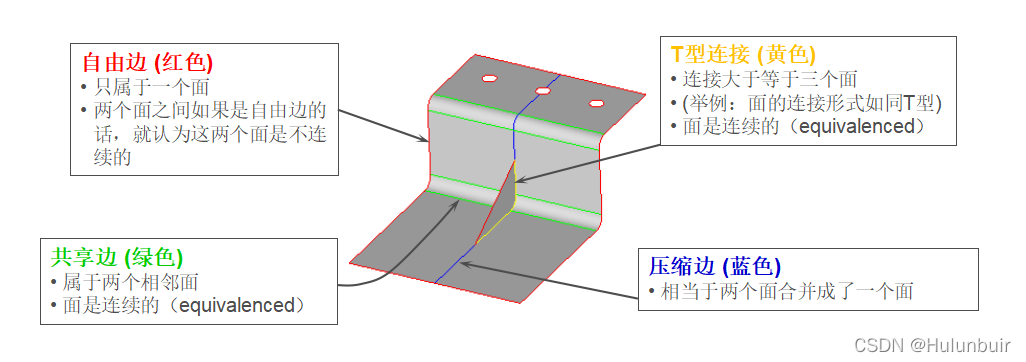

查看模型拓扑关系。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-R9nk3tcz-1666280219739)(C:\Users\MSTIFIY\AppData\Roaming\Typora\typora-user-images\image-20221020194754446.png)]$

在这里插入图片描述

图片来源：HyperMesh 实用教程（四）几何_Hulunbuir的博客-CSDN博客_三维实体导入hypermesh

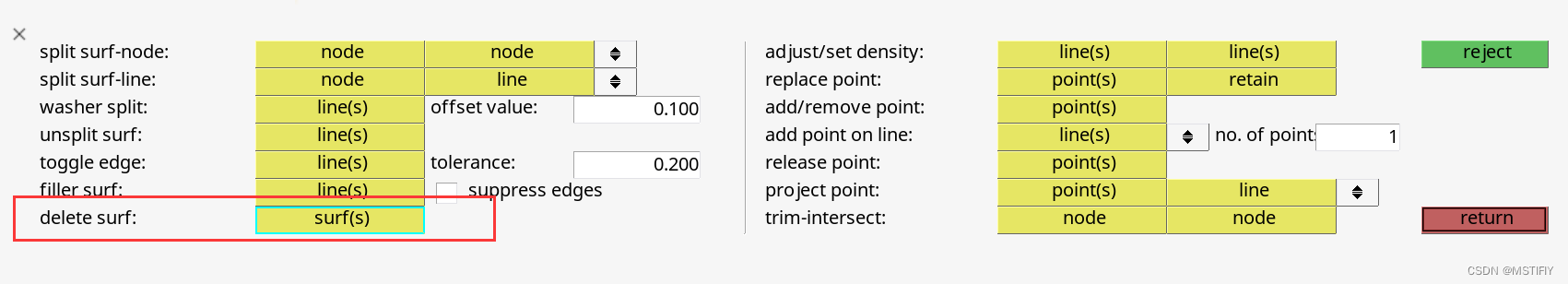

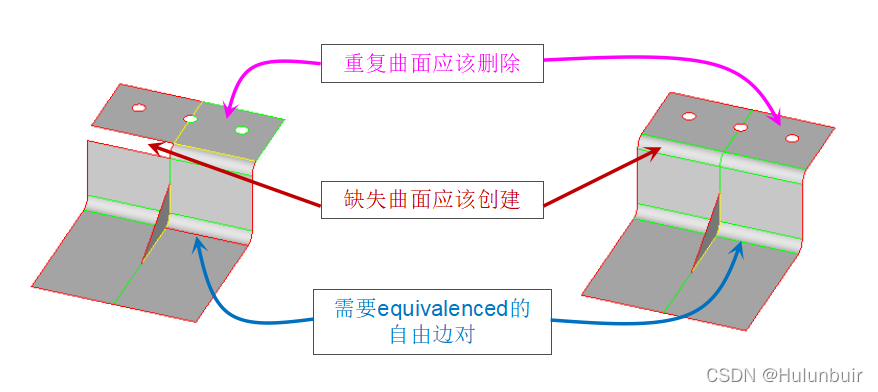

通过过滤查看拓扑关系不正确的边，并进行相应的重复面删除（T型连接），缝隙缝补（错误自由边），压缩对网格划分有影响的共享边。
在这里插入图片描述

网格划分

对于网格划分的要求，假设我们对模型不同部位曲率变化差异进行分区画网格。我们要求曲率变化较大到较小的表面网格尺寸由小到大过渡。

于是我们通过添加必要的线条对表面进行划分。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-SgFxr47g-1666280219740)(C:\Users\MSTIFIY\AppData\Roaming\Typora\typora-user-images\image-20221020231105060.png)]$

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-NLXnStbB-1666280219741)(C:\Users\MSTIFIY\AppData\Roaming\Typora\typora-user-images\image-20221020231254393.png)]$

经考虑，我们打算在长方体棱边附近网格单元尺寸确定为1mm，其余部分为2mm，下面圆柱表面网格单元尺寸采用5mm。接下来开始划分网格。

按F12快捷键进入automesh面板，进行配置。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-DvVMnJvZ-1666280219741)(C:\Users\MSTIFIY\AppData\Roaming\Typora\typora-user-images\image-20221020231723019.png)]$

点击mesh进行网格划分。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-mIPBrfAo-1666280219742)(C:\Users\MSTIFIY\AppData\Roaming\Typora\typora-user-images\image-20221020232007036.png)]$

网格质量检查

绘制完成网格后，进行单元质量检查。检查其连接性以及max angle , min angle , jacobian。

Tool→edge。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-AdfXhYeW-1666280219743)(C:\Users\MSTIFIY\AppData\Roaming\Typora\typora-user-images\image-20221020232414045.png)]$

找到的自由边如下图所示。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-byDbLktv-1666280219744)(C:\Users\MSTIFIY\AppData\Roaming\Typora\typora-user-images\image-20221020232505750.png)]$

这里举例说明，该步骤主要根据容差寻找两两相邻单元未连接，网格有缝隙的情况。

Tool → cheak elems

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-yAmmbccQ-1666280219745)(C:\Users\MSTIFIY\AppData\Roaming\Typora\typora-user-images\image-20221020232912885.png)]$

网格文件导出

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-xs9icoRL-1666280219745)(C:\Users\MSTIFIY\AppData\Roaming\Typora\typora-user-images\image-20221020233322621.png)]$
