‌ANSYS与SolidWorks联动：从SolidWorks启动Workbench‌

1.        Workbench简介

Workbench是ANSYS公司提出的协同仿真环境，解决企业产品研发过程中CAE软件的异构问题。面对制造业信息化大潮、仿真软件的百家争鸣双刃剑、企业智力资产的保留等各种工业需求，ANSYS公司提出的观点是：保持核心技术多样化的同时，建立协同仿真环境。

2.        SolidWorks简介

SolidWorks是达索系统（Dassault Systemes ）下的子公司，专门负责研发与销售机械设计软件的视窗产品，公司总部位于美国马萨诸塞州。SolidWorks软件是世界上第一个基于Windows开发的三维CAD系统，由于技术创新符合CAD技术的发展潮流和趋势，SolidWorks公司于两年间成为CAD/CAM产业中获利最高的公司。

3.        问题描述

当我们在SolidWorks中设计绘制完一个零件或者装配体如何快速的在workbench中进行分析，是保存完零件或者装配体后再用workbench的geometry 模块导入模型吗？这无疑会增加中间操作的时间。如何解决这一问题呢？最佳答案是在SolidWorks中直接打开workbench进行分析。

4.        操作过程

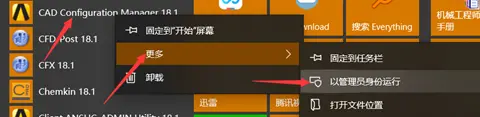

在开始菜单中的ANSYS文件夹下找到CAD configuration manager （CAD配置管理器）右击以管理员身份运行（注意：必须是以管理员身份运行，否则会配置失败）；

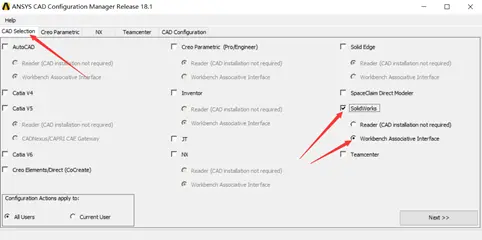

如上图为配置管理器程序。在CAD selection 下将SolidWorks 前的复选框打勾，注意要选择第二个workbench associative interface ，然后点击next 进入下图界面

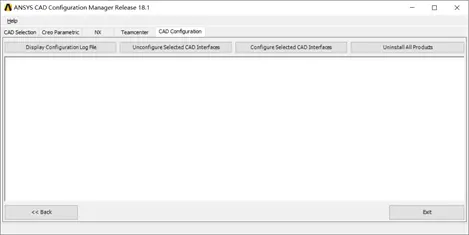

Display configuration log file ：显示配置日志文件

Unconfigure selected CAD interfaces ：取消配置选定的CAD接口

Configure selected CAD interfaces ：配置选定的CAD接口

Uninstall all products ：卸载所有的产品

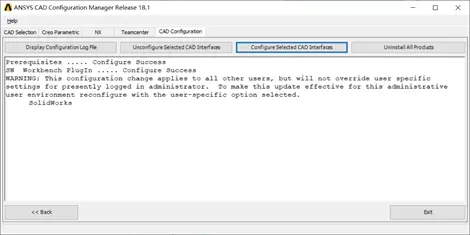

选择第三个Configure selected CAD interfaces，待页面出现如下则证明配置成功

选择exit 退出

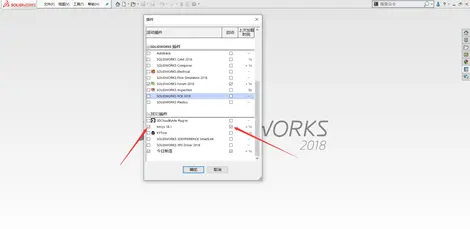

 打开SolidWorks软件，在插件选项下将ANSYS18.1前后两个复选框打勾，确定即可，如下

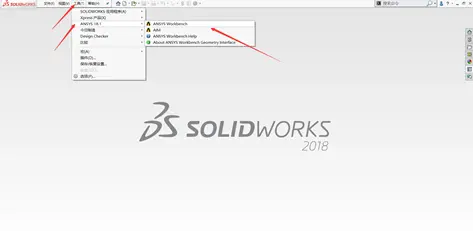

此时在SolidWorks的工具菜单下会看到ANSYS18.1，界面如下

此时workbench与SolidWorks配置就大功告成了。

5.        测试

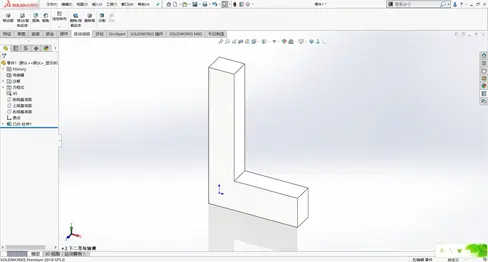

在SolidWorks中绘制一个L型支架，如下图

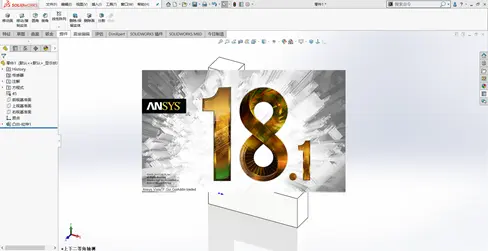

在工具菜单下点击ANSYS18.1中workbench，此时会启动，如下图

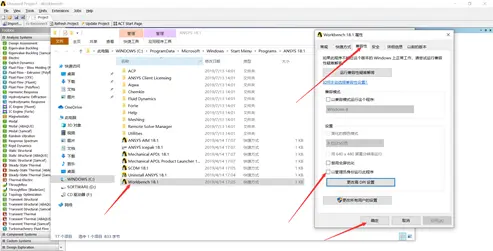

注意：如果workbench是默认以管理员模式运行的，点击soildworks工具下的workbench可能无响应，即无法启动。解决方法：取消workbench的默认管理员方式运行。操作：右击桌面的workbench图标，点击属性，选择兼容性，将 以管理员身份运行此程序前的复选框的√去掉后确定即可。若默认为非管理员身份运行则忽略此步骤。

如下图

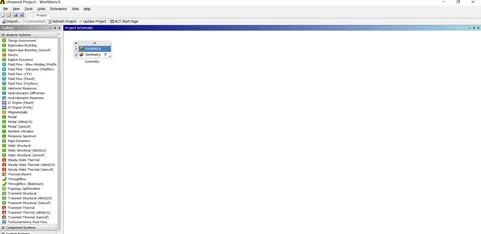

进入workbench界面后软件会默认创建一个geometry 模块，如下图

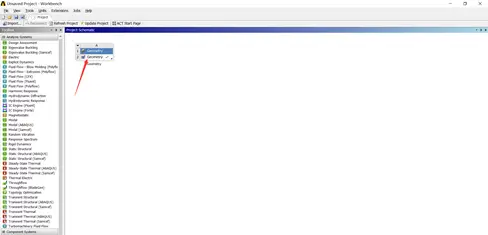

眼尖的读者会发现A2栏是个？（问号），点击refresh project 也无济于事。出现这一问题的原因是我们还没有保存SolidWorks文件,也就是说虽然SolidWorks中文件，但是在计算机中workbench找不到这个文件。此时我们要关闭workbench软件，保存完SolidWorks文件后再用相同的办法启动workbench，此时A2栏会打勾，如下图

此时我们就可以在workbench下用DM或者SCDM编辑模型或者其他操作了。
