CAD三角形绘制：边长约束与几何作图法实例

在绘图软件中绘制已知边长的三角形时，可能会遇到一些困难。本篇文章由php小编香蕉为大家详细介绍了使用迅捷cad编辑器画已知边长三角形的方法，文章针对直线圆形工具的使用进行了详细的讲解。如果你在三角形绘制方面遇到了问题，不妨继续阅读本文，了解如何使用直线圆形工具轻松绘制已知边长三角形。

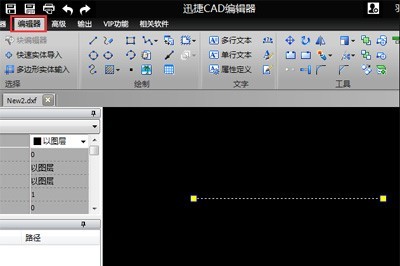

首先我们在编辑器上新建一个空白图纸，首先点击上方【编辑器】窗口，然后选择【直线】工具，接着在绘制区域拖出37长度的直线段。

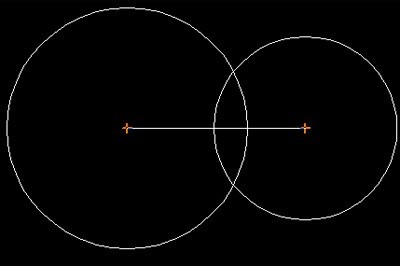

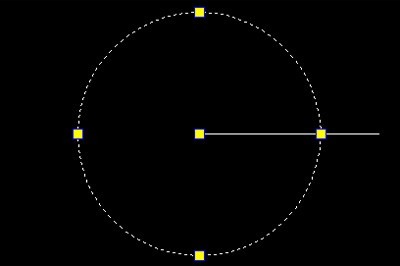

我们使用圆工具来拖出直线，然后在直线的两个端点处任选一个点，绘出一个半径为25或19长度的圆，按回车确认绘画。

好后再在直线的另一个端点处画最后一个半径为25或者19的的圆，同样按回车确认。画好后你估计应该也明白，这就是利用尺柜作图来精准绘画三角形。

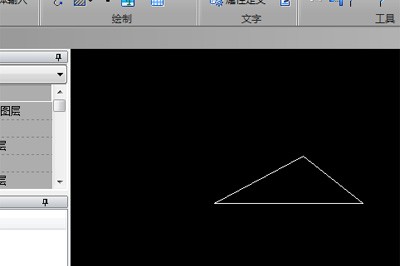

最后一步就是再次使用【直线】工具，将各端点进行连接，这样就得到一个精准边长的三角形，绘制完成后，将多余圆形删除即可。
