基于达索PLM的ECAD协同数据管理方案

基于ENOVIA的Altium协同设计与数据管理

•Altium Designer角色的协作设计器提供了一个沉浸式环境，用于管理3DEXPERIENCE平台内的Altium Designer原理图、PCB布局和库。

•设计人员可用的功能包括管理变更、生成制造输出和设计重用。

Altium Designer的协作设计器促进了在多类型CAD产品定义上的实时、并发设计。

•该角色通过管理PCB组件和定制制造 信息 ，在分布式团队中优化设计工作。设计人员与跨领域的涉众协作。

效益

•通过使用基于模型的方法，让利益相关者在多学科的3D产品定义上进行协作，并在设计和制造之间交换产品数据，以满足上市时间的需求，从而有效地进行协作。

•通过使用 灵活的  修订控制和安全的访问控制来消除错误，确保员工、供应商和合作伙伴都使用来自单一真实来源的最新产品数据，并通过确保整个PCB设计的数据完整性来减少返工和报废。

•通过允许设计师在设计过程中更早地做出更明智的组件选择，并与采购、制造和供应商共享设计意图，从而做出更好的决策。

通过加速设计工程师(电气、机械和软件)、采购和制造之间的信息共享，减少周期时间;连接ECAD库、 数据库  等业务系统之间的信息;减少对现有组件的搜索时间，增加对现有组件的重用。

•来缩短加速生产的交货时间。

亮点

•在3experience平台上维护预期设计的准确表述。

•实现CAD文件的集中管理，包括项目，原理图，PCB布局，符号，足迹和3D模型。

• 控制 在制品、工程变更、数据、文档和动态配置。

•让非工程人员直接、特定于任务地访问当前CAD数据。

•减少与冗余、不准确或过时的产品信息相关的风险。

•通过实现电气和 机械设计  师、采购、制造和合作伙伴之间的协作，减少设计迭代，同时保护知识产权免受未经授权的访问。

•通过最小化工程和制造之间的 数据传输  错误，减少报废和返工成本。 通过在开发过程的早期向供应链提供组件信息来缩短加速生产的交货时间。

Altium多学科协同流程

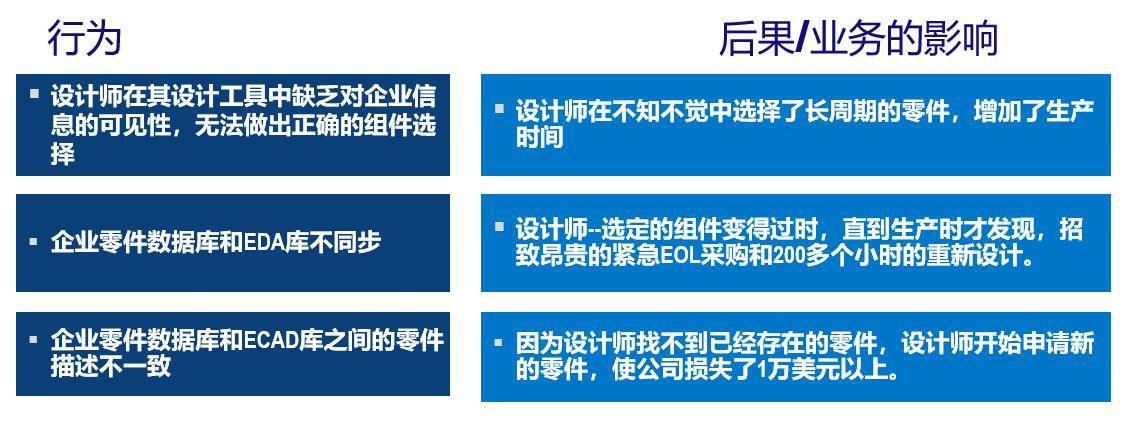

组件&库管理：管理3DEXPERIENCE平台中的电子组件定义，如符号、占用率和仿真模型，使设计人员能够直接从平台实例化组件数据。

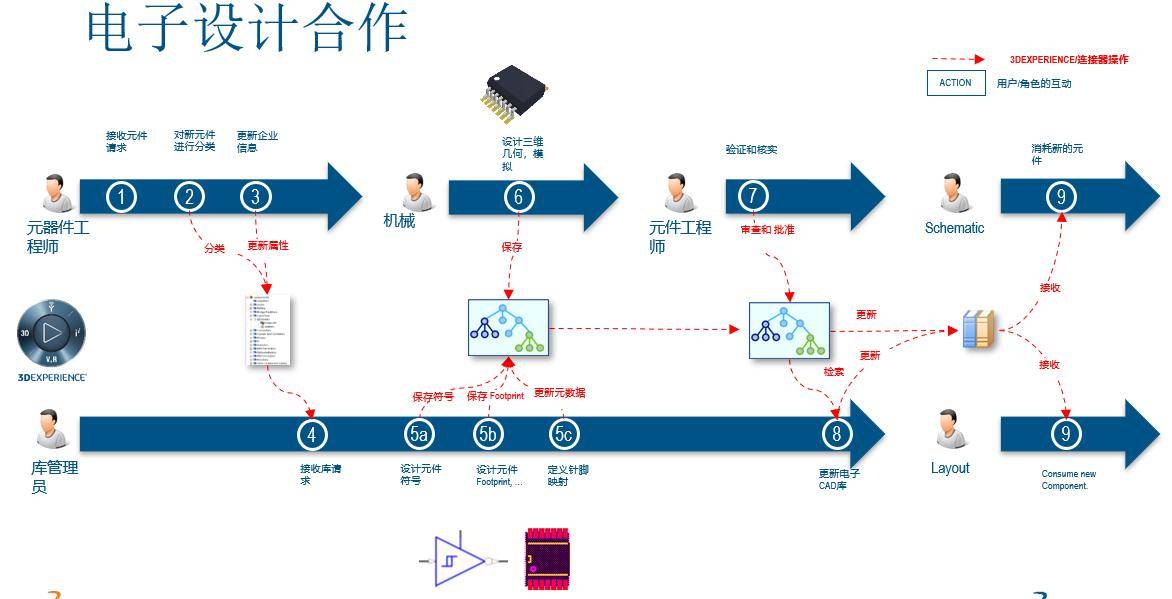

电子设计合作:管理和共享电子设计数据与其他电子用户，以实现设计协作，设计重用，审查和生命周期控制在3dexexperience。

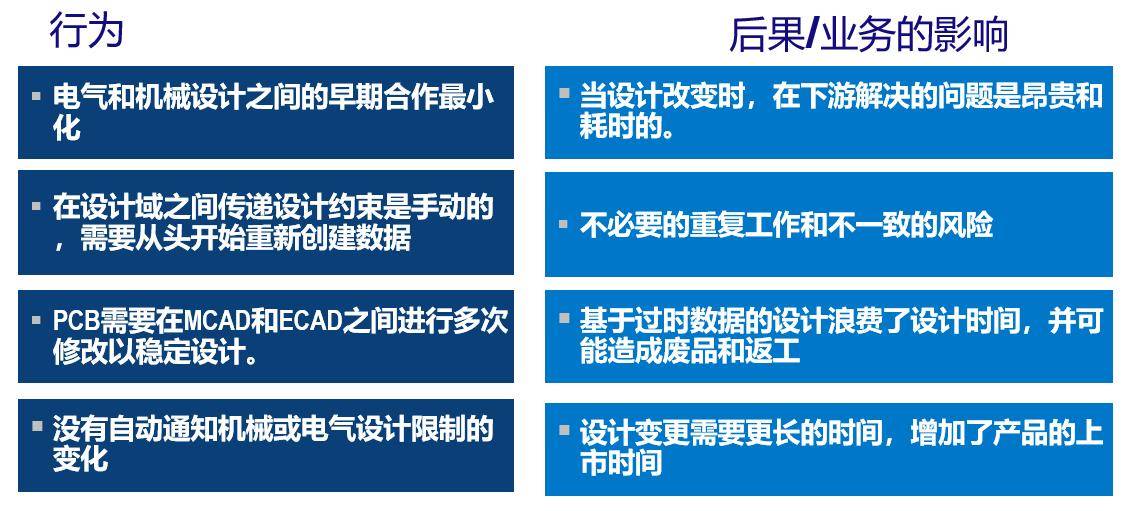

MCAD-ECAD 协同：在3DEXPERIENCE平台的多CAD产品结构中嵌入设计，以实现基于模型的设计方法和虚拟原型来发现设计问题。

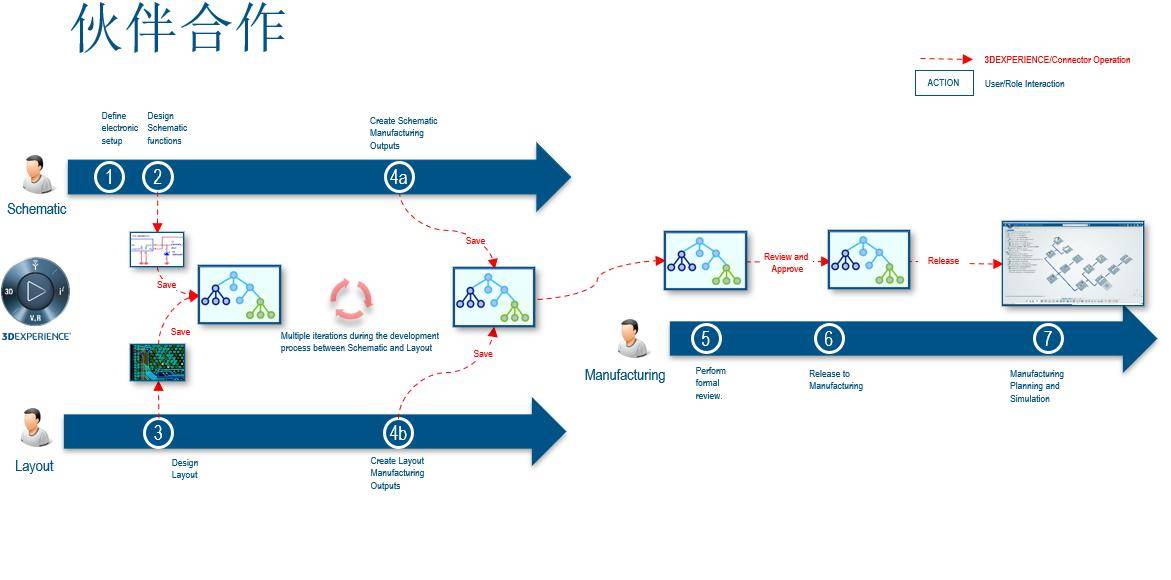

合作伙伴协作：在设计过程的早期交流制造和供应链信息，以实现利润率、上市时间和质量目标。
