学习了Hypermesh软件，有必要总结一下，方便以后的学习与使用。
里面有些标号不对，眼疼，懒着再改了，懂我意思就行。
Hapermesh就是对一模型进行网格划分的软件，其操作的流程大致可分为以下六步：

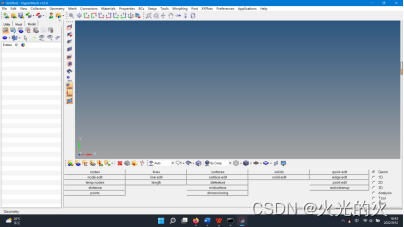

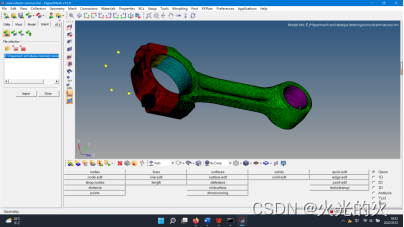

刚打开软件，即可看到这个页面，接下来是导入模型，可以使用 File —open打开，也可以使用左上角的绿色箭头import model导入。导入的文件如下图所示：
然后就是观察整个模型，含有多少零件，每个零件都长什么样，可以用下图这下按钮，使其显示出形状，线条，也可用Mask操作观察单个零件。
首先，就是选择最简单的零件，对其进行网格划分，Mask掉其他模块之后，观察该零件上是否有倒角，是否有间距狭小的线条，是否需要切割。
如果有倒角，可使用以下两种办法：
如果有间距狭小的线条，则使用quick edit操作，toggle edge ，压线，将对处理问题影响不大的线条，化成虚线。
需要切割的话，如螺栓杆，一般选择按平面切割，点击geom—solid edit—trim with plane/surf，分别选择要切割的固体与平面即可。
进行以上初步检查过后，便可以执行划分网格的操作。
选择2D—Automesh操作，对里面参数进行调整。
调整成如上图所示的模样，黄色框里为surf，形状选择R-trias，size初步选择1.2mm，选择element to current comp，注意底下三个框中间那个框，要选成该零件，点击 mesh即可开始画2D网格。
2D网格完成之后，应该对网格的质量进行检查，检查的参数及其方法：
检查完以上四个参数时，常常会出现不满足要求的情况，针对四个方面的问题，有以下几种 解决 办法。
此时就可以使用另一种方法解决该问题，首先采用delete命令，将不满足要求的两列单元格删除，后采用2D中的ruled命令。

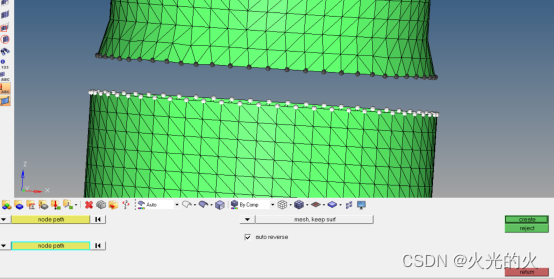

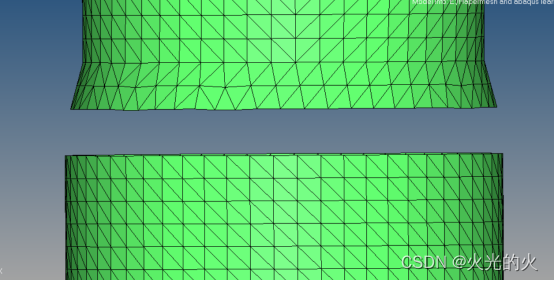

Node path都选择by path，然后依次选择要缝合的两个表面，注意两个路径的起始点一定要相同。分别选择过后，点击creat，如下图所示，已经缝合好，采用同样的方法将最后一个点缝合好，即可。

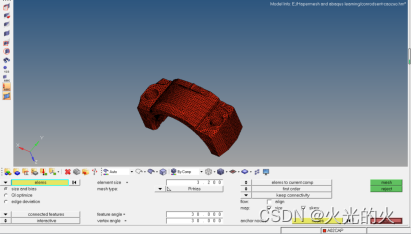

在画完2D网格并检查单元格质量，修改没问题之后，便可以进行3D网格绘制工作，3D—tetramesh—如下所示页面，调整参数：
选择elems与Split Quads into Trias，Mesh to current comp，值得一提的是，在画三维网格时候，一般会从新建一个comp，使三维网格画在这个comp中，方便之后对三维网格与二维网格分开操作，如上图，建立了一个V06，将A06的网格放于此。所有操作完毕，便可以mesh。如果二维网格调整正确，三维网格一般不会出什么问题。
至此，便画出零件的2D于3D网格。
画完简单零件网格之后，再画复杂零件，会删除固体，方便之后对面进行操作。
画复杂零件时，常常会将与简单零件相接触面的网格，从简单零件上复制过去，比如说螺栓杆与螺栓孔两表面，这就使用到了organize操作，点击organize，调整好视图之后，选择中要复制的所有单元格，将desk component选择为要复制的零件，点击copy，即可完成复制。
然后画该零件的网格时，注意Mask掉已经复制过来的网格的面，其他步骤都相同，划分完网格后，可使用replace或者preview equiv 命令，缝合复制的单元与其他单元。之后都是同样的操作。
如果再划分完网格之后，发现划分的网格过小或过大，不太合适，可先将3D网格删除，再次对2D网格进行操作。
选择2D—automesh之后，黄框选择elems，elem size选择为想要的大小，其他地方同之前选的一样，点击mesh即可。
划分为2D与3D网格之后，便开始建立接触面。
点击页面左上方的小绿人load user profile，调整为abaqus模式。
分别点击utility—contact manager—surface—New—命名

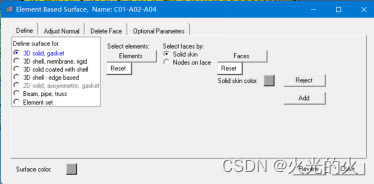

会出现如下页面，点击第一个element，选择要建立接触面的零件上的所有单元体elems，点击proceed。
点击第二个proceed，选择接触面上的所有单元体，点击proceed。
最后点击 add ，添加接触面完毕。
补充说明，接触面是成对存在的，因此A对B建立个接触面，B对A也要建立接触面。
最后就是约束集合的建立：
Anlysis—entity sets
施加压力
1D—rigid—node到node，可以1对多
1D—rbe3—node到node
区别就是，rigid是完全刚性的，可传力，距离也不变
但是rbe3只能传力，无刚性要求。
导出文件：红色箭头，Export—all—inp文件

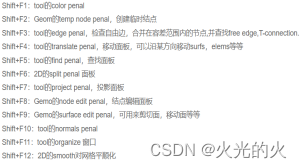

然后就是一些快捷键的总结：
完事！
