Cadence如何绘制PCB封装库?详细步骤

阅读数 24
点赞 0
article_banner

*背景:操作环境和界面风格和AD大有不同,所以在此 学习 。用AD画过的话,应该上手很快。

   系统:win10 64位

   工具:Cadence 17.2版

一、找到画封装的工具

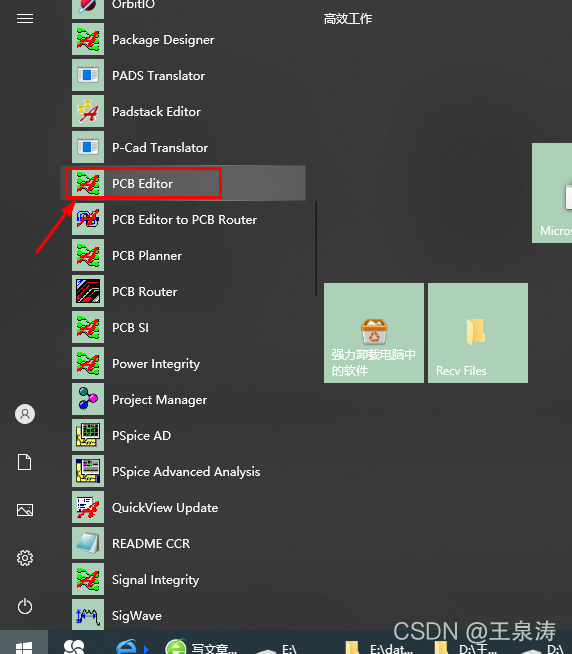

打开系统开始菜单,找到【Cadence 17.2】–>【PCB Edit】
在这里插入图片描述

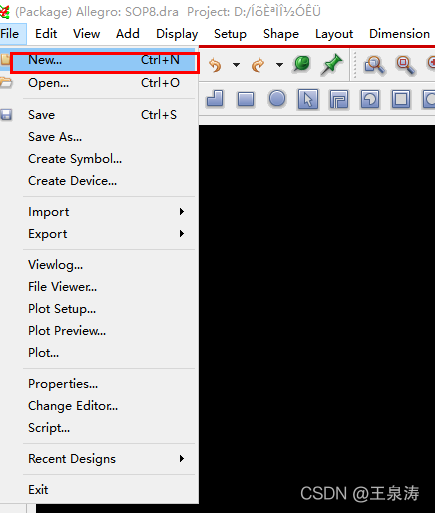

二、开始新建

在这里插入图片描述

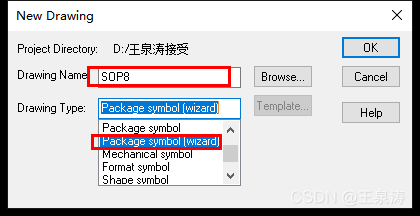

   填写封装名称,就以常见的 SOP8 为例,选择【Package symbol(wizard)】(新手使用向导来得快)
在这里插入图片描述

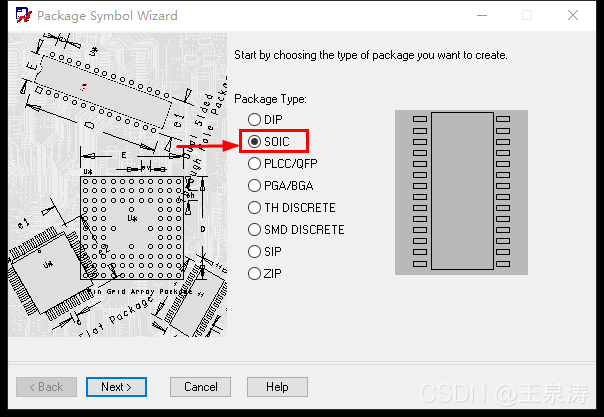

   选择封装 类  型【Package Type】,SOIC
在这里插入图片描述

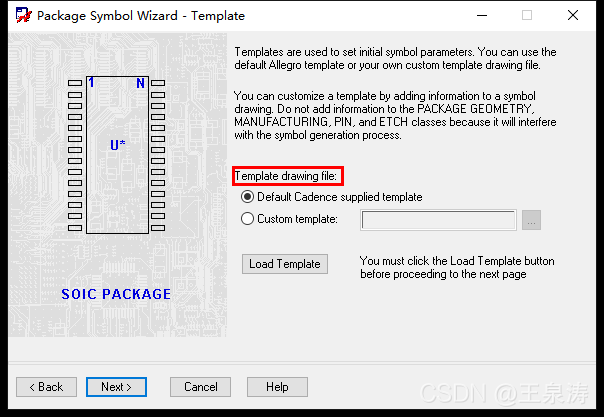

   接下来,选择封装 模板 ,有默认的(Default),也有自定义的(Custom)
在这里插入图片描述
在这里插入图片描述

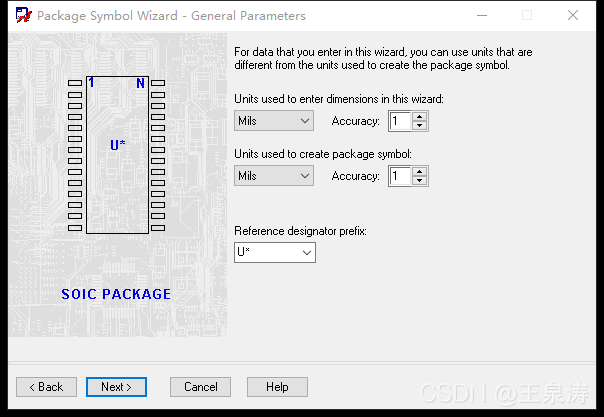

   常规习惯:单位
