【Cadence快速入门】一：环境搭建与基础知识

一、Cadence介绍及 环境搭建

Cadence（公司名称），该公司在EDA领域处于国际领先地位，旗下 PCB设计  领域有市面上众所周知的OrCAD和Allegro SPB两个品牌，其中OrCAD为90年代之收购品牌，Allegro SPB为其自有品牌，早期版本称为Allegro PSD。经过十余载之整合，目前Cadence PCB领域仍执行双品牌战略，OrCAD覆盖中低端市场（以极低的价格就可以获得好用的工具，主要与Protel和Pads竞争），Allegro SPB覆盖中高端市场（与Mentor和Zuken竞争）。

OrCAD品牌涵盖 原理图工具OrCAD Capture/Capture CIS(含有元件库管理之功能)，原理图 仿真工具 PSpice（PSpiceAD、PSpiceAA），PCB Layout工具 OrCAD PCB Editor（Allegro L版本，OrCAD原来自有的OrCAD Layout在08年已经全球范围停止销售）， 信号完整性分析  工具OrCAD Signal Explorer（Allegro SI 之基础版本）。

Allegro SPB品牌涵盖原理图工具Design Entry CIS(与OrCAD Capture CIS完全相同)，Concept HDL（Cadence自有之原理图工具），原理图仿真工具Allegro AMS Simulator（即PSpiceAD、PSpiceAA），PCB Layout工具 Allegro PCB Editor（有L、Performance、XL、GXL版本），信号完整性分析工具Allegro PCB SI（有L、Performance、XL、GXL版本）。

• 阿狸狗破戒大师
• Cadence Orcad Allegro Sigrity相关软件资源下载分享 持续更新 敬请关注
• Cadence OrCad Allegro SPB 16.6 下载及安装指南

二、Cadence基础知识

注：Cadence是公司名，allegro【俗称阿狸狗】是该公司旗下的设计软件，建议用OrCAD画原理图，用Allegro SPB画PCB。

老吴的Cadence入门介绍网站：

• 不要用阿狸狗画PCB，不专业！用Cadence！
• Hello! Cadence PCB 设计–第一章 Cadence SPB 概述

问题

待整理

各种后缀含义如下：

2、原理图库创建与绘制

参考这篇博文，<传送门>

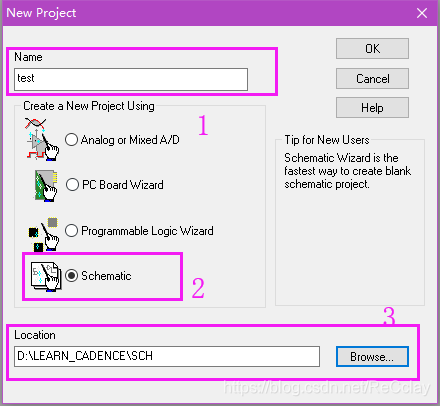

3、原理图创建

原理图分页方法如下 大分页 小分页

常用偏好设置

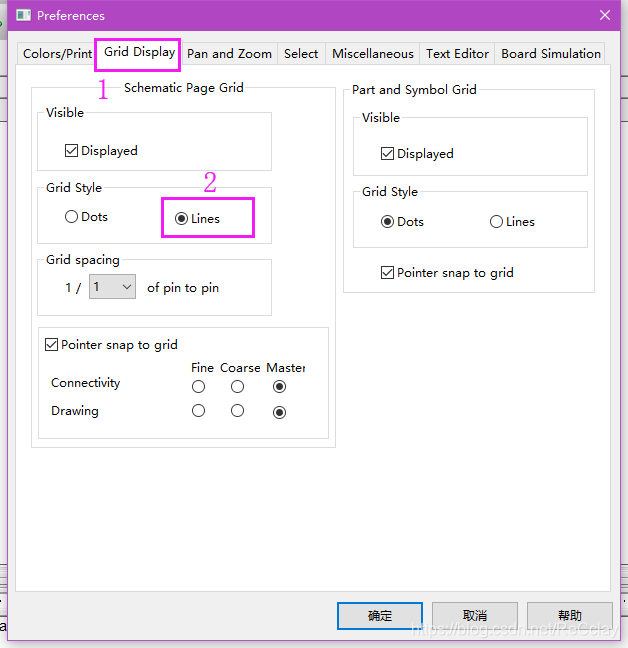

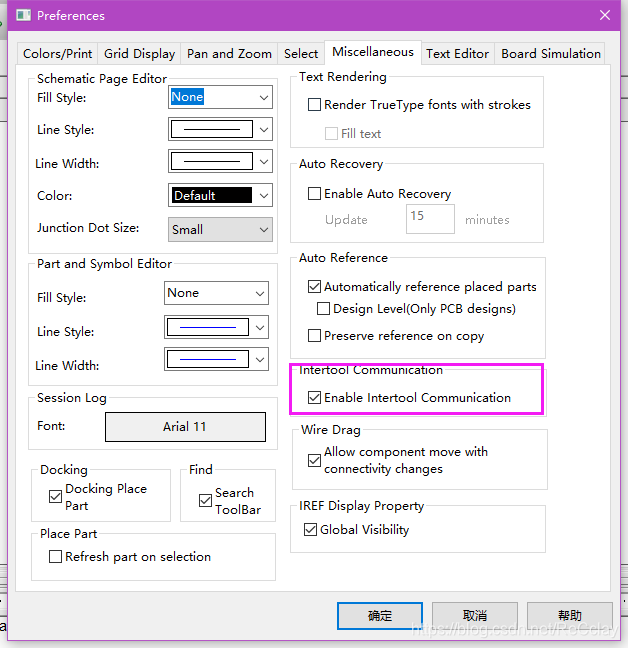

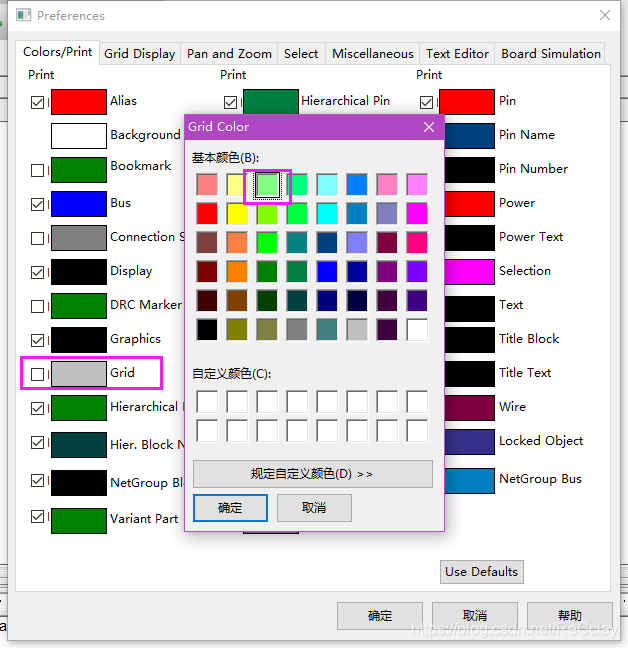

1、Options -> Preferences

2、具体设置选项
