Abaqus网格方向设置与焊缝位置网格对齐

Abaqus网格设置与焊缝位置网格对齐教程：深度解析与实操技巧

Abaqus中网格设置的小技巧，特别是焊缝位置网格的对齐问题。别看这些操作看似简单，里面可是有大学问的。我就来一步步带你深入理解，让你在实际操作中少走弯路。

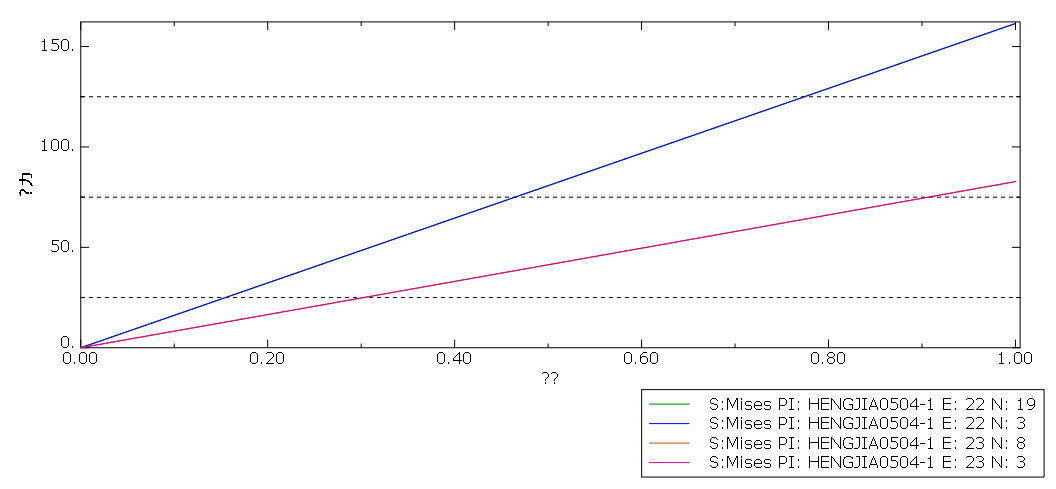

网格方向设置：隐藏网格线，让云图更清晰

我们要学会如何隐藏网格线，让云图看起来更清爽。这可不是什么高深的技术，但很多人一开始都会在这里踩坑。

• 进入Abaqus/Viewer，打开你的结果文件（.odb）。
• 点击菜单栏的“Options” > “Common”（或者直接点击工具栏上的对应图标）。
• 在弹出的窗口中，找到“Visible Edges”下拉框。
• 选择“No edges”（完全隐藏）或者“Free edges”（仅显示外轮廓）。
• 点击“OK”，网格线就会消失，云图马上就清晰多了。

踩坑复盘：很多人一开始不知道怎么隐藏网格线，导致云图看起来乱糟糟的，影响分析。

解决办法：上面的步骤操作，简单几步就能搞定。

小技巧：

• 如果你想导出无网格的图片，记得将背景设为白色，并调整图例显示，图片看起来更专业。

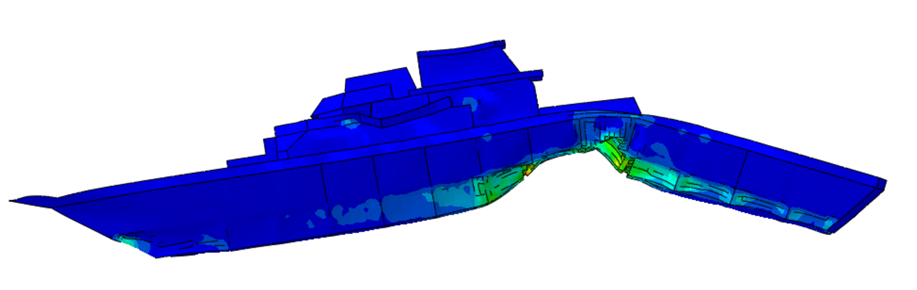

焊缝位置网格对齐：不追求完美，追求连续性

我们说焊缝位置网格的对齐问题。很多人误以为焊缝必须节点严格对齐才能计算准确，其实并不是。

• 共节点法：将焊缝与母材建为同一Part或在Assembly中Merge/Boolean合并后划分网格，确保界面天然节点共享，无传递误差。
• Tie约束法：如果部件独立（如焊丝与母材分开建模），定义Surface-to-Surface Tie约束，允许主从面网格密度不同且节点不对齐，系统自动插值协调位移。
• 结构化扫掠控制：对规则焊缝几何，使用Sweep/Mapped划分技术，统一两侧种子数（Seed by Number），强制界面节点一一对应，适用于高精度热-力耦合分析。
• 接触容差调整：若必须用接触（非绑定），启用Adjust=Yes及Surface-to-Surface离散化，容忍微小节点错位，避免初始穿透或间隙。

踩坑复盘：有人过度追求节点对齐，结果导致网格畸变，反而影响了计算精度。

解决办法：根据实际情况选择合适的网格对齐方法，不要盲目追求完美。

小技巧：

• 优先布尔运算将焊缝区域与母材融合为单一连续体，消除物理缝隙。
• 在焊缝界面边线使用“Seed Edge: By Number”，确保相邻部件在该边上节点数量一致。
• 焊缝区推荐使用C3D8RT（热-力耦合减缩积分），远离区域渐变粗化，避免突变导致收敛困难。
