SolidWorks 标注单位设置教程：新手入门指南

引言：标注单位设置的重要性

亲爱的读者，你是否曾经在使用SolidWorks时，因为标注单位设置不当而感到困惑？今天我将带领你一步步学会如何设置标注单位，让你在SolidWorks的世界里游刃有余。以下是一份详尽的入门指南，帮助你轻松掌握这一技能。

基本概念：什么是标注单位？

在SolidWorks中，标注单位是指用于测量和表示尺寸的标准。它是毫米、英寸、米等。正确的标注单位设置对于工程图纸的准确性和一致性至关重要。

问题现象：标注单位设置不当的常见问题

真实场景

你正在设计一个机械零件，你的标注单位设置成了米，而你习惯使用毫米。当你打印出工程图纸时，你会发现所有的尺寸都放大了1000倍，这会导致设计错误。

预防机制

为了避免这种情况，我们需要在开始设计之前就设置好正确的标注单位。

前置知识铺垫

在开始设置标注单位之前，你需要了解以下基本概念：

• 单位系统：毫米（MMGS）、英寸（IPS）等。
• 文档属性：SolidWorks中用于设置文档参数的地方。
• 模板：用于创建新文档的预设格式。

标注单位设置步骤

1. 进入设置界面

• 方法一：点击“工具”菜单，选择“选项”，点击“文档属性”，选择“单位”。
• 方法二：在图形窗口右下角的状态栏中，点击当前单位，选择“MMGS”或其他单位系统。

2. 选择单位系统

• 在“单位”设置界面，选择“MMGS”或其他适合你项目的单位系统。
• 你还自定义长度和角度单位，以及小数精度。

3. 临时切换显示

• 在图形窗口右下角的状态栏中，点击当前单位，选择你需要的单位系统（如“MMGS”）。
• 请注意，这个操作仅影响当前文档，不会改变模板默认值。

4. 设置永久默认

• 在创建新文件之前，使用已设置好单位的“.prtdot”（零件模板）或“.drwdot”（工程图模板）。
• 或者，在“系统选项”中设定模板路径。

5. 标注单位继承

• 标注本身不单独设置单位，它们会继承文档的单位系统。
• 若要调整已有尺寸的显示格式，右键点击“注解”或“尺寸”，选择“属性”进行调整。

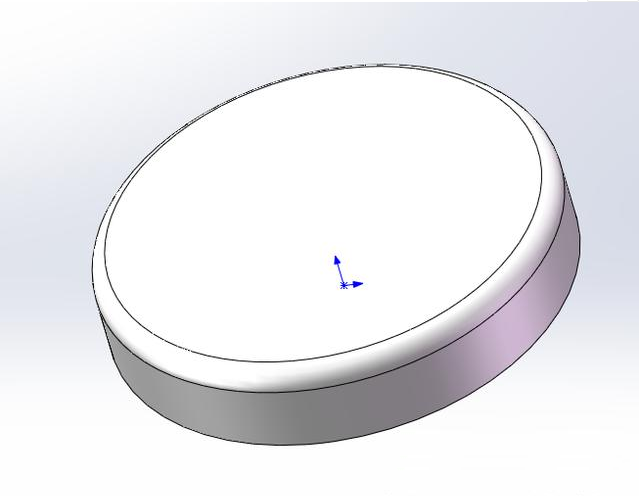

注意事项

• 如果打开文件后标注单位异常，是因为模板未设为“MMGS”。应从模板源头修正，而非仅改单个尺寸。

关联问题延伸

• 如何设置尺寸公差？
• 如何设置文本样式？
• 如何设置图层？

学习这里，你不仅学会了如何设置标注单位，还了解了一些相关的扩展知识。这份指南能帮助你更好地使用SolidWorks。
