SolidWorks 尺寸快捷键整理

故障场景与适用环境：当你在使用SolidWorks进行工程设计和绘图时，需要快速标注或提取尺寸，特别是在工程图中快速从模型提取尺寸到图纸。此操作适用于SolidWorks的所有版本，是这些快捷键得到了优化。

操作前置检查：

• 确保你有SolidWorks软件的合法授权。
• 打开你需要标注或提取尺寸的工程图或草图文件。
• 确保您的计算机系统满足SolidWorks的最低系统要求。

核心执行步骤：

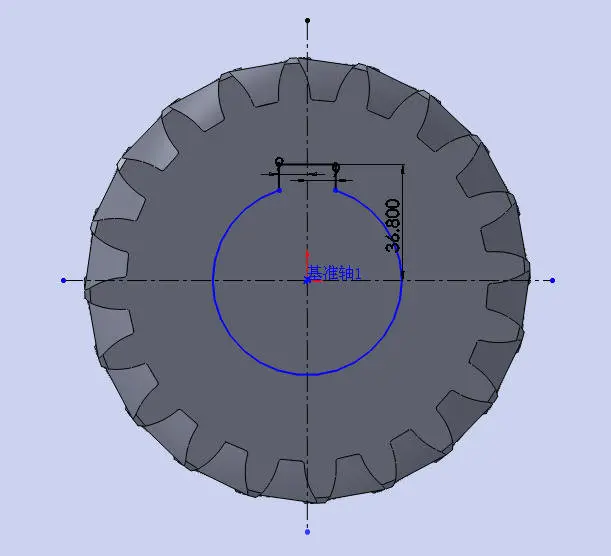

• 标注尺寸：
• 点击【工具】>【自定义】>【键盘】。
• 在搜索框中输入“智能尺寸”。
• 选择“智能尺寸”并分配一个快捷键，按“D”键。
• 点击“确定”保存设置。

• 提取工程图尺寸：
• 在工程图窗口中，按住鼠标右键。
• 向上滑动鼠标右键，触发智能尺寸功能。
• 选择需要提取的尺寸，将其拖动到图纸上。

• 修改尺寸：
• 双击已有的尺寸数值。
• 输入新的数值并按Enter键确认。

操作后需描述预期的正常反馈：

• 在标注尺寸后，尺寸应正确显示在图纸上。
• 在提取尺寸后，尺寸应与模型中的实际尺寸一致。
• 在修改尺寸后，图纸上的尺寸应更新为新的数值。

常见报错与排查：

• 报错现象：无法分配快捷键
• 排查思路：检查是否已分配给其他功能的快捷键。
• 解决指令：在自定义快捷键中，重新分配快捷键。

• 报错现象：尺寸无法正确提取
• 排查思路：检查模型中的尺寸是否正确。
• 解决指令：在模型中检查并修正尺寸。

• 报错现象：尺寸修改后未更新
• 排查思路：检查尺寸标注是否正确。
• 解决指令：重新标注尺寸或检查尺寸标注的属性。

避坑指南：

• 警告： 在自定义快捷键时，避免与系统热键（如Ctrl+C）冲突。
• 警告： 设置快捷键后，务必点击“确定”保存设置，否则设置不会生效。
• 警告： 在分配快捷键时，确保已熟悉快捷键的功能，以免误操作。

其他可行方案：

• 使用尺寸标注工具栏：
• 在SolidWorks中，尺寸标注工具栏提供了多个尺寸标注工具，快速进行尺寸标注。

• 使用尺寸标注命令：
• 在命令行中输入尺寸标注命令，如“DimLinear”或“DimAngular”，快速进行尺寸标注。

关联问题延伸：

• 在工程图中，如何批量修改尺寸？
• 如何在SolidWorks中创建自定义尺寸标注样式？
• 如何在SolidWorks中检查工程图的尺寸标注是否正确？

踩坑复盘 + 可复用的解决办法：

• 问题现象： 在自定义快捷键时，不小心分配了与系统热键冲突的快捷键。
• 原因分析： 没有仔细检查系统已分配的热键。
• 其他可行方案： 使用快捷键搜索功能，查找未分配的快捷键。
• 解决办法： 在自定义快捷键中，重新分配一个不冲突的快捷键。

上面步骤，将能够更高效地在SolidWorks中标注和提取尺寸，提高你的工程设计效率。
