在 SolidWorks 中进行草图绘制是创建 3D 模型的基础步骤,草图可在默认基准面或自定义基准面上生成,分为 2D 草图和 3D 草图两种模式 。
草图绘制基本步骤
进入草图模式:单击草图工具栏上的"草图绘制"或单击"插入">"草图绘制"。
选择基准面:选择三个默认基准面(前视、上视、右视)之一或生成的基准面 。

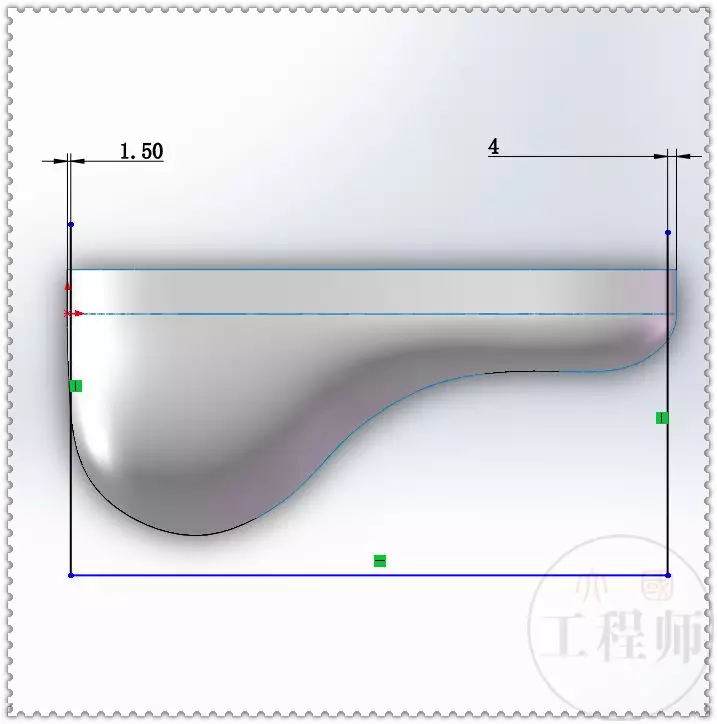

绘制草图实体:使用草图绘制实体工具(直线、圆等)生成草图 。
标注尺寸:为草图实体标注尺寸以确定大小和位置 。
退出草图:单击特征工具栏上的"退出"或生成特征(如拉伸凸台/基体)时自动退出 。
草图绘制工具与模式
2D 草图模式:支持单击 - 拖动或单击 - 单击两种绘制模式,可自动在直线与圆弧间过渡 。
3D 草图绘制:可参考 XY、YZ 和 ZX 平面、轴或曲面创建,用于焊件结构构件、布线路径等 。
常用工具:包括绘制圆角、倒角、等距实体、转换实体引用、剪裁实体、延伸实体等 。
草图定义技巧
几何关系:手动添加水平、竖直、共线、垂直、平行、相切、同心等关系 。
完全定义草图:使用"完全定义草图"工具自动添加缺少的约束,或设置系统选项强制完全定义 。
设计建议:使用较简单的草图几何体和更多特征,便于修改和模型重建 。
