sw边线法兰选择边线时选不上

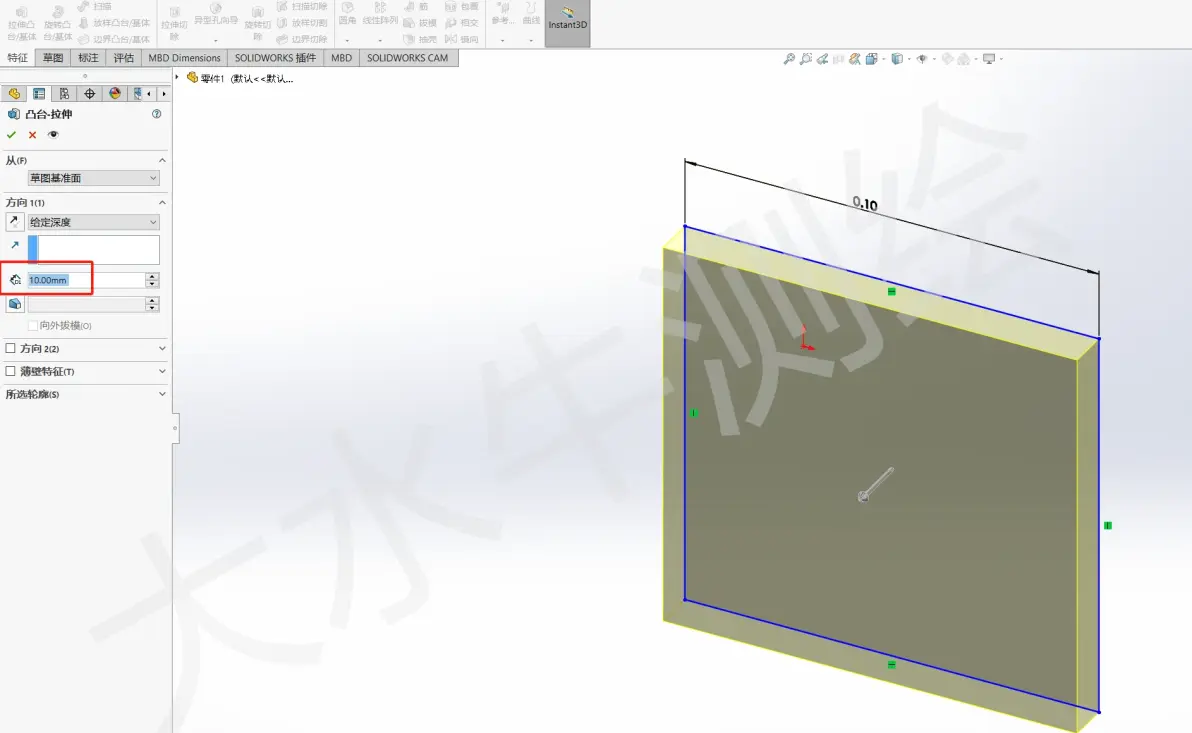

在 SOLIDWORKS 钣金设计中，‌边线法兰无法选择边线‌的问题，尤其在‌弧形折弯或切除后‌频繁出现。根据近期（2026年）多个权威技术博客和官方资料，该问题本质是 ‌SOLIDWORKS 的功能限制‌，而非操作失误。

‌根本原因‌

‌边线被识别为“非线性”‌：当钣金件经过‌弧形折弯‌或‌正交切除‌后，软件将原本应为直线的边线误判为“非线性基体”或“内部切割特征”。

‌边线法兰仅支持直线边‌：该命令要求所选边线必须是‌线性且位于单一平面‌，而弧形+切除操作会破坏这一条件 ‌‌

‌展开/折弯特征干扰‌：若之前执行过展开或折弯操作，其特征可能仍影响边线几何属性，需压缩后再操作 ‌‌

‌推荐解决方案‌

‌取消“正交切除”选项‌

编辑切除特征 → 在属性管理器中‌取消勾选“正交切除”‌ → 再尝试使用边线法兰 ‌‌


‌分步创建边线法兰‌

先完成一侧边线法兰 → 再创建另一侧时，‌先压缩展开/折弯特征‌，完成后再解压缩 ‌‌

‌使用基体法兰替代‌

若边线法兰仍不可用，可创建‌基准面‌，在面上绘制法兰轮廓，用‌基体法兰‌生成，虽步骤稍多但更稳定 ‌‌

‌手动选择边线技巧‌

右键 → ‌“消除选择”‌ → 再逐条点击目标边线；

或使用 PropertyManager 中的 ‌“选择下一边线”‌（按 N 键）辅助选择 ‌‌

‌检查软件设置‌


确保未启用“不在上色模式中显示边线”等隐藏边线的显示选项 ‌‌

‌注意事项‌

‌操作顺序很重要‌：建议按 ‌边线法兰 → 展开 → 切除‌ 的顺序建模 ‌‌

‌版本差异‌：SOLIDWORKS 2018–2023 均存在此问题，新版本略有改善但未根治，建议使用较新版本 ‌‌

‌保存版本‌：复杂操作前建议另存新文件，避免误操作导致模型损坏 ‌‌

如需官方帮助文档，可参考：SOLIDWORKS 边线法兰说明 ‌‌
