solidworks复杂建模实例

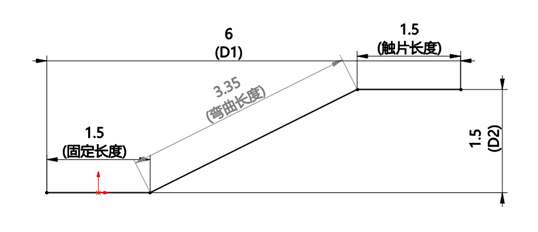

以下是几个‌SOLIDWORKS复杂建模实例‌，涵盖不同难度和应用场景，均基于公开资料整理，适合进阶学习与实践参考：

‌1. 镂空网状笔筒（参数化设计典范）‌

‌核心命令‌：拉伸、螺旋线、扫描、镜像、圆周阵列

‌特点‌：仅用基础功能实现复杂镂空结构，支持参数驱动全局更新

‌关键步骤‌：

拉伸底座作为基础；

螺旋线定义波浪路径，扫描生成单条网状线；

镜像对称生成另一侧；

圆周阵列填充整个圆周；

修改螺距或阵列数量可自动更新模型。

‌适用场景‌：工业设计、快速原型、教学演示

‌来源‌：‌‌

‌2. 螺旋叶片（3D草图 + 扫描 + 阵列）‌

‌核心命令‌：螺旋线、扫描、线性阵列、放样折弯

‌特点‌：结合3D路径与多特征组合，适合流体机械零件

‌关键步骤‌：

拉伸圆柱基体；

在上视图绘制圆，转换实体引用至螺旋线；


右视图绘制矩形截面，添加穿透约束；

扫描生成单个叶片；

线性阵列复制多个叶片；

组合所有实体形成整体。

‌适用场景‌：风机、泵、涡轮等旋转机械部件

‌来源‌：‌‌

‌3. 曲别针（3D草图 + 扫描）‌

‌核心命令‌：3D草图、样条曲线、智能尺寸、扫描

‌特点‌：完全在三维空间构建连续曲面路径，无需多平面切换

‌关键步骤‌：

进入3D草图，绘制弧形、弯折段；

使用“转换实体引用”合并为单一路径；

添加几何关系与尺寸，使草图完全定义（黑色线条）；

扫描圆形截面沿路径生成实体。

‌适用场景‌：柔性零件、空间连杆、复杂轮廓设计

‌来源‌：‌‌

‌4. 波浪瓶（曲面建模综合应用）‌

‌核心命令‌：样条曲线、曲面旋转、分割线、镜像、直纹曲面、缝合


‌特点‌：自由曲面+精确控制，适合外观设计

‌关键步骤‌：

前视图绘制样条曲线作为轮廓；

曲面旋转生成主体；

右视图绘制B样条，分割并投影到曲面；

镜像、直纹曲面、放样曲面构建波浪细节；

曲面缝合后使用“使用曲面切除”形成实体。

‌适用场景‌：消费品造型、艺术装置、复杂曲面产品

‌来源‌：‌‌

‌5. 挂簧（高阶3D草图 + 复杂路径）‌

‌核心命令‌：3D草图、套合样条曲线、扫描

‌特点‌：两端带钩、空间扭转、曲率连续，挑战路径构建能力

‌关键提示‌：路径的平滑性与连续性直接影响最终质量

‌适用场景‌：弹簧、弹性元件、精密机械

‌来源‌：‌‌
