solidworks浮动问题解决方法

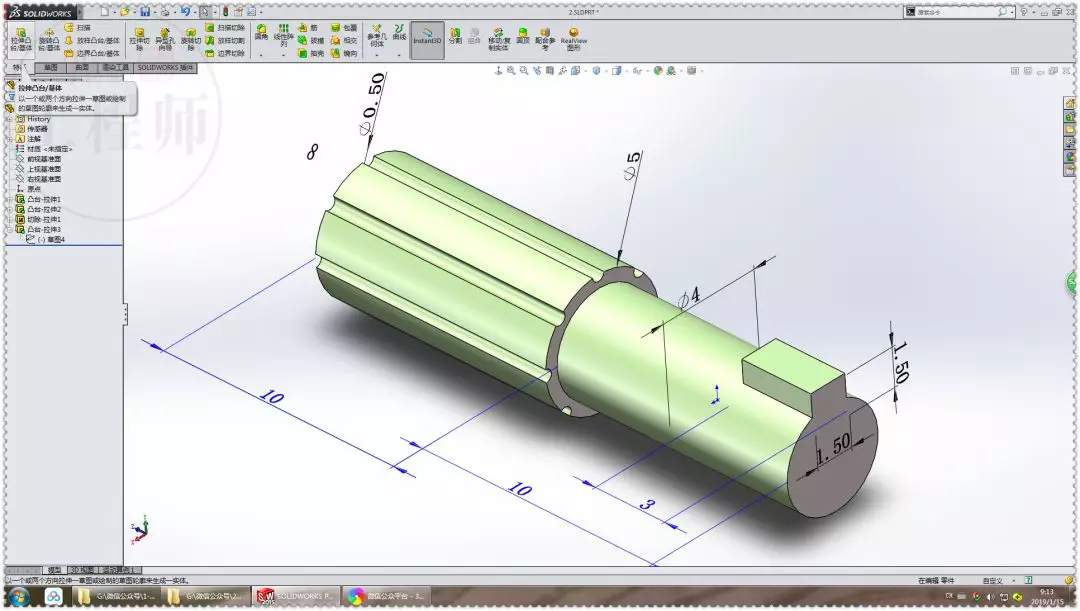

在 SolidWorks 中遇到“浮动”问题，通常是指装配体中的零部件或子装配体无法从‌固定状态‌切换为‌浮动状态‌，导致无法移动或自由配合。根据当前（2026年5月）最新公开资料，以下是‌系统性解决方法‌：

‌一、常见原因与对应解决方法‌

‌STEP/STP 文件导入后零件全被固定‌

这是最常见场景，因 SolidWorks 启用了 ‌3D Interconnect‌ 功能，将 STEP 文件视为单一实体。

✅ ‌推荐方法（全局设置）‌：

点击顶部菜单 ‌“工具” → “选项”‌

切换到 ‌“系统选项” → “导入”‌

‌取消勾选 “启用 3D Interconnect”‌

重新打开 STEP 文件，此时零件可单独设为浮动 ‌‌

✅ ‌临时解决（仅当前文件）‌：

右键装配体根节点 → 选择 ‌“解散特征”‌ → 零件将变为可编辑且可浮动 ‌‌

‌子装配体无法浮动‌

子装配体默认可能被主装配体锁定。

右键子装配体名称 → 选择 ‌“浮动”‌（若显示“固定”，则说明当前为锁定状态）‌‌

若仍无效，检查是否启用了 ‌“大型装配体模式”‌：

‌“工具” → “大型装配体模式” → 取消勾选‌ ‌‌


进入子装配体内部，确保其‌所有内部零件均为浮动状态‌，否则整体仍受限 ‌‌

‌工具栏或界面元素“浮动”到错误位置‌

若指工具栏意外变成竖向浮动：

将鼠标悬停在工具栏空白处

按住左键拖动，直到出现‌上方/左侧/右侧的小方框‌

移动光标至‌上方小方框‌松开，即可恢复原位

若无小方框出现，说明被锁定：

打开 ‌“自定义”‌（右键菜单栏 → “自定义”）


取消勾选 ‌“锁定位置”‌ → 拖动工具栏 → 恢复后‌重新勾选锁定‌以防误动 ‌‌

‌二、通用操作流程（适用于大多数浮动问题）‌

‌检查零部件状态‌：

在 ‌FeatureManager 设计树‌ 中，右键目标零部件 → 选择 ‌“浮动”‌ ‌‌

固定部件显示灰色图标 + ‌(f)‌，浮动部件为蓝色图标 ‌‌

‌检查配合约束‌：

展开 ‌“配合”文件夹‌，删除可能导致过度约束的配合关系（如“固定”、“重合”等）‌‌

‌验证文件类型‌：

若为 STEP/IGES 等外部格式，优先使用 ‌关闭 3D Interconnect‌ 方法 ‌‌

‌重置装配体状态（终极手段）‌：

删除问题零部件 → 重新插入 → 在插入对话框底部 ‌勾选“浮动”‌ ‌‌

‌三、预防建议‌

‌默认设置优化‌：

‌“选项” → “系统选项” → “装配体” → 取消勾选 “自动将新零部件设置为固定”‌ ‌‌

‌重要操作前保存副本‌，避免“解散特征”等不可逆操作破坏原始结构 ‌‌

如问题仍存在，可参考官方帮助文档：SolidWorks 配置中固定或浮动位置 ‌‌
