螺母solidworks做法

在 SolidWorks 中绘制螺母，主要有 ‌手动建模‌ 和 ‌调用标准件（Toolbox）‌ 两种方式。根据当前时间（2026年5月）和最新公开资料，推荐优先使用 ‌Toolbox 标准件‌，效率高且符合国标；若需自定义或学习建模逻辑，可采用手动扫描或拉伸切除法。

‌一、推荐做法：使用 SolidWorks Toolbox 标准螺母（最快最准）‌

适用于大多数工程场景，自动生成符合 GB 国标的六角螺母，含螺纹显示。

‌新建装配体或零件文件‌。

在左侧 ‌设计库‌ 中找到：

Toolbox → GB → 螺母 → 六角螺母（或根据需要选择六角法兰面螺母等）。

右键点击目标规格（如 M8、M10、M24），选择 ‌“生成零件”‌。

在 PropertyManager 中设置：

螺纹规格（如 M24）

是否显示螺纹线（建议勾选“图解”）

点击 ‌确定‌，标准螺母零件自动生成。

此方法无需手动画螺纹，支持直接用于装配，并可自动配合螺栓 ‌‌


‌二、手动建模方法（适合学习或非标需求）‌

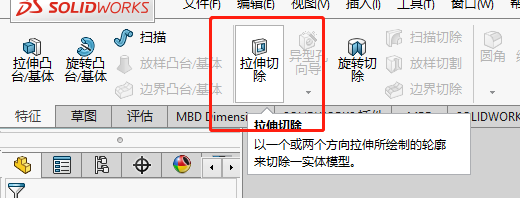

‌方法 1：拉伸 + 螺旋线扫描切除（通用性强）‌

适用于自定义螺距、螺纹类型等。

‌上视基准面‌：绘制六边形（对边距离 S，如 M10 对应 17mm）和内孔圆（直径 D-1.08P，如 M10×1.5 底径 ≈ 8.5mm）。

‌拉伸凸台‌：厚度 H（如 M10 螺母厚 8mm）。

‌前视基准面‌：绘制螺纹牙型（60° 等腰三角形，高约 0.54P）。

‌插入 → 曲线 → 螺旋线‌：

螺距 P（如 M10×1.5）

高度 ≥ 螺母高度

‌扫描切除‌：选择牙型草图为轮廓，螺旋线为路径，切除内孔形成螺纹。

‌倒角‌：顶部/底部倒 C0.5 或 C1（根据国标）‌‌

‌方法 2：一步扫描法（简化流程）‌


适用于快速建模，但需注意引导线控制 ‌‌

在上视面画六边形作为引导线。

在前视面画螺纹截面轮廓（删除固定尺寸 1.4，改用 3.25 等关键尺寸）。

单独画圆作为扫描路径。

使用 ‌扫描切除‌，添加引导线避免截面变形。

‌三、进阶技巧：添加外观或滚花效果‌

‌外观‌：右键实体 → ‌外观‌ → 选择金属色（如铝灰色）‌‌

‌滚花‌：通过 ‌圆周阵列 + 扫描切除‌ 实现，需绘制滚花截面并沿圆周复制 ‌‌

‌四、动画演示（可选）‌

若需模拟螺母拧紧过程：


在装配体中插入螺栓和螺母。

添加 ‌同心配合‌（螺栓外圆与螺母内孔）。

添加 ‌螺旋配合‌：

选择螺栓圆柱面与螺母侧面。

设定螺距（如 1.75mm）。

进入 ‌运动算例‌，添加 ‌马达‌ 驱动螺母旋转，设置转速（如 50 RPM）并播放 ‌‌

总结建议

‌日常设计‌ → 用 ‌Toolbox 标准件‌（省时、合规）‌‌

‌教学或自定义‌ → 手动 ‌拉伸 + 扫描切除‌ 建模 ‌‌

‌动画仿真‌ → 配合 + 螺旋配合 + 运动算例 ‌‌

如需详细视频教程，可参考：两分钟学会SolidWorks螺栓螺母建模+动画 ‌‌
