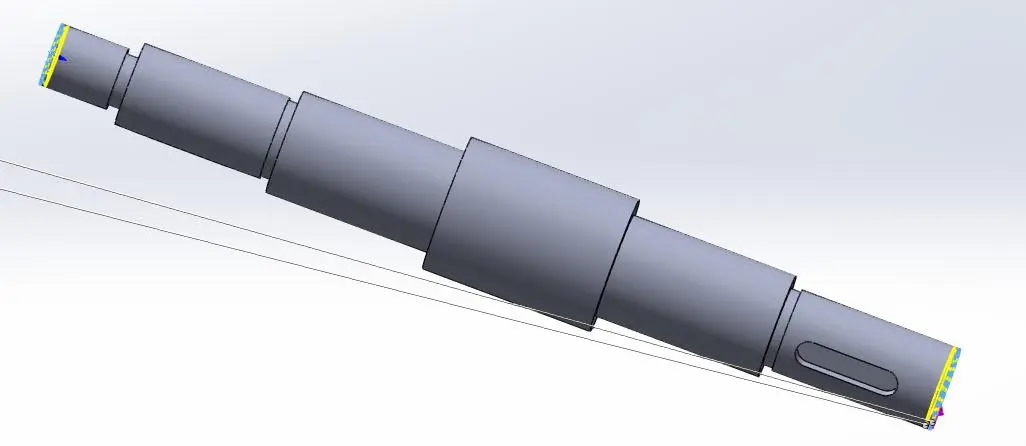

ug导入solidworks文件

将 UG（现称 Siemens NX）文件导入 SolidWorks，可通过以下几种主流方法实现。根据最新公开资料（截至 2026 年 5 月），推荐优先使用 ‌Parasolid 格式（.x_t）‌ 或 ‌直接打开（适用于兼容版本）‌，其次可考虑在线转换工具。

‌推荐方法‌

‌方法一：使用 Parasolid 格式（.x_t）——最稳定可靠‌

在 UG/NX 中打开 .prt 文件。

点击 ‌文件 → 另存为‌。

在“保存类型”中选择 ‌Parasolid (*.x_t)‌。

保存后，在 SolidWorks 中直接打开该 .x_t 文件。

此方法保留边界表示（B-rep）数据，但会丢失参数化特征树，适合几何模型交换 ‌‌

‌方法二：直接打开 UG 原生文件（需版本兼容）‌

SolidWorks 2022–2024 支持直接打开部分 UG NX 文件（.prt）‌‌

操作步骤：

在 SolidWorks 中点击 ‌文件 → 打开‌。

文件类型选择 ‌UG NX (*.prt)‌。

浏览并选择 UG 文件，点击打开。


‌兼容性要求‌（实测数据）‌‌

UG NX 2212 + SolidWorks 2024：‌完整支持‌

UG NX 1980 + SolidWorks 2024：‌参数保留 95%‌

UG NX 2212 + SolidWorks 2021：‌无法打开‌

建议双方使用发布时间相差 ≤18 个月的版本以获得最佳兼容性 ‌‌

‌方法三：使用在线转换平台（如迪威模型网）‌


适用于复杂装配体或无法本地转换的情况。

支持 UG NX 12–2206 → SolidWorks 2015–2023 ‌‌

优点：自动修复破面、重叠边等几何错误；文件体积缩减 40–60%。

注意：大文件（>50MB）建议夜间上传，转换更快 ‌‌

‌不推荐的做法‌

‌直接导出为 STEP 格式‌：虽然通用，但会导致特征树完全丢失，仅保留曲面几何，后续编辑困难 ‌‌

‌尝试用 SolidWorks 直接打开高版本 UG 文件‌（如 NX 2212 在 SW 2021 中）：极易失败或严重失真 ‌‌

‌补充说明‌

若需保留设计历史（如草图、参数），‌必须通过中间格式重建模型‌，因 UG 与 SolidWorks 内核和建模逻辑不同 ‌‌

导入后建议检查模型完整性，尤其注意装配配合关系是否丢失 ‌‌

如需操作演示，可参考：迪威模型网在线转换指南。
