将cad草图导入sw建模

将 CAD 草图导入 SolidWorks 建模主要有‌文件导入法‌和‌复制粘贴法‌两种，其中文件导入法最稳定且适用于复杂图纸。

文件导入操作流程

‌CAD 图纸预处理‌：在 AutoCAD 中清理无用图层、标注及图框，使用 PURGE 命令清理，并将文件另存为‌低版本 DXF 或 DWG 格式‌（如 2013 或 2018 版）以减少兼容性问题 。


‌启动导入向导‌：在 SolidWorks 中选择“文件”>“打开”，文件类型选"DWG/DXF"，选择目标文件 。

‌设置导入选项‌：在向导中选择“输入到新零件”，文档设置中确认‌单位一致‌（如毫米），勾选“输入此图纸为 2D 草图” 。

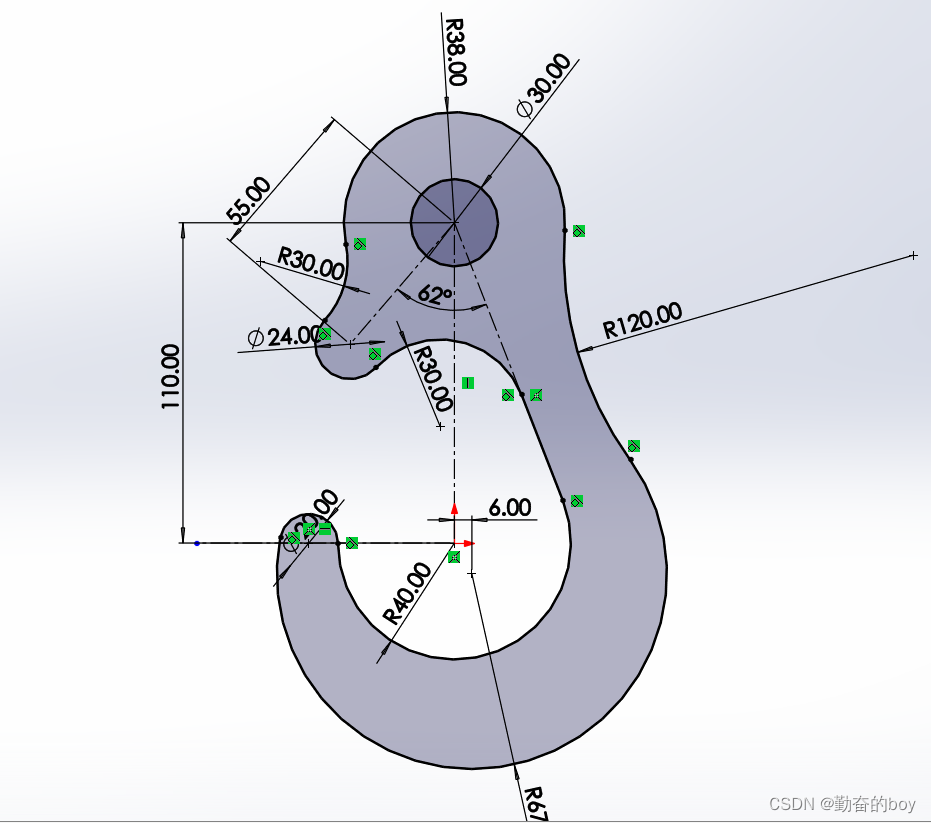

‌草图检查与建模‌：导入后检查草图是否‌封闭‌，去除多余线段，随后使用“拉伸”或“旋转”特征生成三维模型 。‌‌‌


复制粘贴法（仅限简单图形）

在 AutoCAD 中选中图形复制（Ctrl+C），在 SolidWorks 草图编辑状态下粘贴（Ctrl+V）。

注意：高版本 CAD 直接复制可能失败，建议保存为低版本后再操作 。‌‌‌


关键注意事项

‌单位匹配‌：CAD 与 SW 单位不一致会导致模型尺寸缩放 1000 倍，需在导入向导中校准 。

‌图层管理‌：建议将轮廓线、中心线分图层放置，导入时可按需映射 。

‌版本兼容‌：若导入失败，尝试降低 CAD 文件版本或使用 DXF 格式 。‌‌‌
