solidworks草图自动约束

SolidWorks 中实现草图自动约束主要通过启用系统选项中的“自动几何关系”功能，并在绘制时利用软件的自动推断与捕捉机制；此外，还可使用“完全定义草图”工具一键添加所有缺失的约束和尺寸。

启用自动约束设置


‌开启自动几何关系‌：在 SolidWorks 中，依次点击 ‌“工具” > “选项” > “系统选项” > “草图”‌，勾选 ‌“几何关系/捕捉”下的“自动几何关系”‌（或类似名称，如“自动给定限制條件”）。此设置是自动约束功能的基础，启用后绘图时软件会根据光标位置和已有几何体自动提示并添加约束。

‌检查捕捉设置‌：在同一设置页面，确保 ‌“激活捕捉”‌ 等相关捕捉选项也已启用，以确保绘图时能准确捕捉到端点、中点、圆心等关键点。‌‌‌


自动约束的使用与反馈

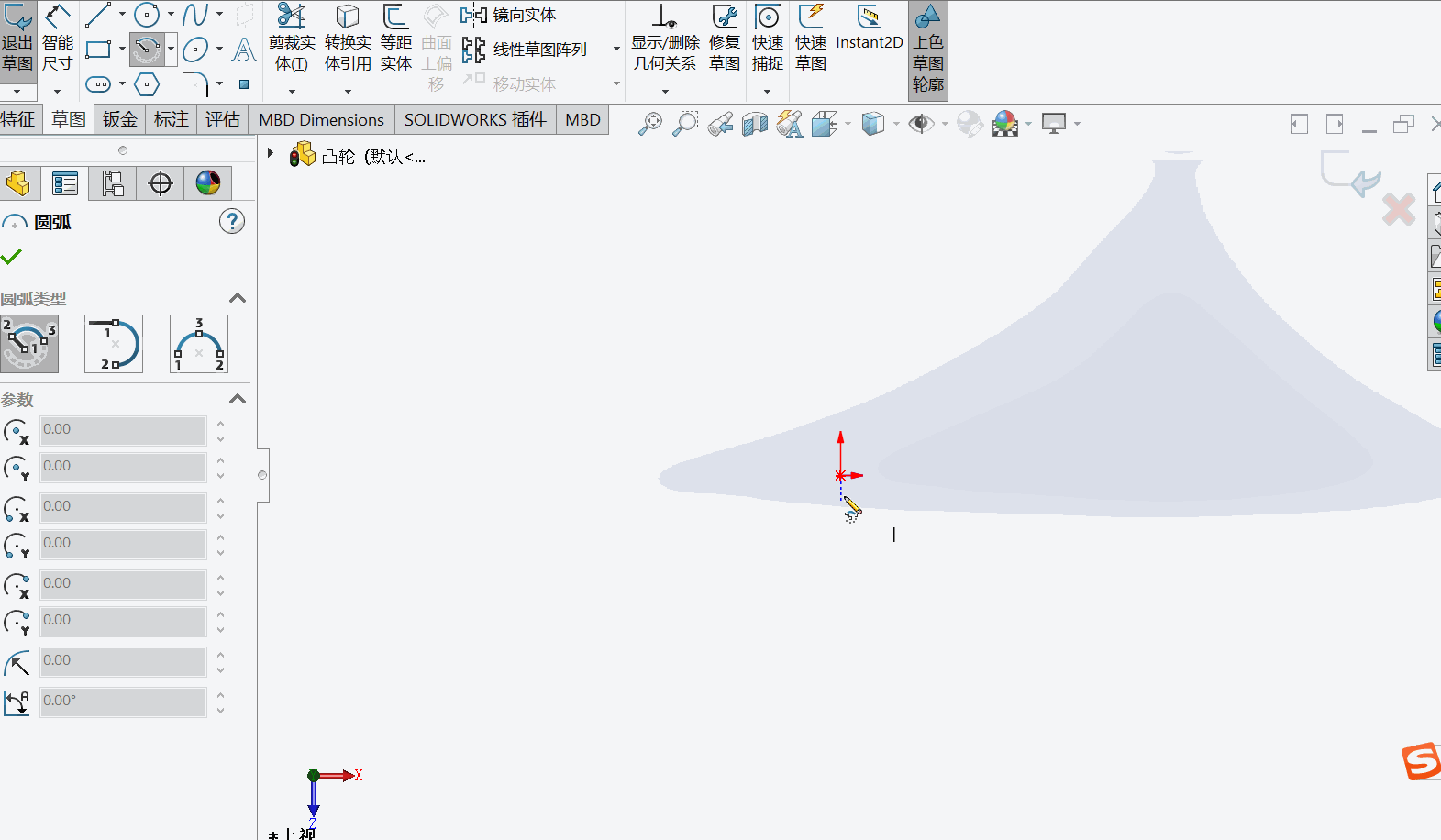

‌绘制时的自动推断‌：启用上述设置后，在绘制直线、圆等草图元素时，软件会通过 ‌推理线（虚线）‌、‌指针符号‌ 和 ‌高亮显示‌ 实时反馈可能添加的几何关系（如水平、竖直、相切、同心等），单击确认后相应约束便会自动添加。


‌临时禁用自动约束‌：绘制过程中，按住 ‌Alt 键‌ 可以临时禁用自动捕捉和约束推理，便于在复杂草图区域自由绘制，之后可再手动添加精确约束。‌‌‌

使用“完全定义草图”工具

‌功能定位‌：对于已绘制但未完全定义的草图，可使用 ‌“完全定义草图”工具‌（位于“草图”工具栏或“工具”菜单下），自动分析并添加缺失的几何关系和尺寸约束，使草图完全固定。

‌操作步骤‌：选择该工具后，在对话框中指定要定义的实体（所有或所选）、需应用的几何关系类型以及尺寸方案（如基准、链式尺寸），然后单击 ‌“计算”‌ 即可自动添加约束和尺寸。‌‌‌
