solidworks怎么裁剪圆

在 SolidWorks 中裁剪圆（即对圆形草图进行修剪），由于圆是‌封闭曲线‌，不能直接用常规剪裁工具像处理直线那样操作。但可通过以下几种‌有效方法‌实现裁剪效果：

‌常用方法‌

‌使用“剪裁到最近端”‌

适用于将圆的一部分剪除至最近端点：

进入草图编辑模式。

点击 ‌“剪裁实体”‌（草图工具栏）或通过菜单 ‌“工具 > 草图工具 > 剪裁”‌。

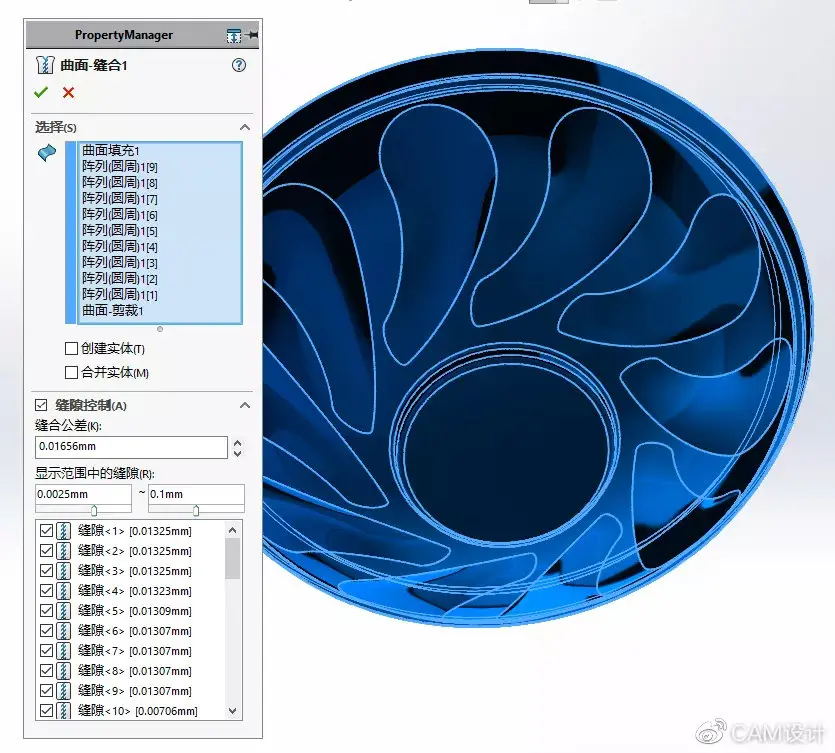

在属性管理器中选择 ‌“剪裁到最近端”‌。


鼠标悬停在圆上，系统会高亮显示将被剪除的部分（红色）。

单击确认，即可将该段圆弧删除，使圆变为圆弧。

‌使用“在内剪除”或“在外剪除”‌

适用于结合其他草图实体（如直线、多边形）裁剪圆的内部或外部区域：

绘制一个与圆相交的直线或其他草图实体作为边界。

选择 ‌“剪裁实体”‌ → 在属性管理器中选择 ‌“在内剪除”‌ 或 ‌“在外剪除”‌。

先选择边界实体（如直线），再点击要裁剪的圆。


系统会自动剪除圆在边界内（或外）的部分。

‌先分割圆为圆弧再编辑‌

若需精确控制裁剪位置：

使用 ‌“分割实体”‌ 工具在圆上点击两个位置，将其分为两段圆弧。

分别选中不需要的圆弧段，按 ‌Delete‌ 键删除。

‌注意事项‌

圆本身是封闭曲线，‌不能直接用“边角”或“强劲剪裁”单独裁剪‌，必须与其他实体配合或使用“剪裁到最近端”。


所有裁剪操作需在‌草图编辑状态‌下进行。

若目标是切除实体上的圆形区域（非草图），应使用 ‌“拉伸切除”‌ 或 ‌“旋转切除”‌ 特征，而非草图剪裁 ‌‌

‌推荐操作流程（快速裁剪圆）‌

‌进入草图‌ → 绘制圆。

点击 ‌“剪裁实体”‌（剪刀图标）。

选择 ‌“剪裁到最近端”‌。

‌单击圆上要删除的位置‌ → 完成裁剪。

更多详细操作可参考官方帮助文档：SolidWorks 裁剪视图帮助 ‌‌
