solidworks怎样对齐三个视图原点

在 SolidWorks 中，对齐三个视图（前视图、俯视图、左视图）的原点，本质上是确保各工程图视图基于同一模型原点，并在工程图中保持对齐关系。以下是主要方法：

工程图中对齐三视图原点

‌使用“对齐工程图视图”功能‌：

选择要对齐的视图（如左视图或俯视图）。

右键单击该视图，选择 ‌“对齐” > “原点水平对齐”‌ 或 ‌“原点竖直对齐”‌。

然后点击参考视图（通常为前视图），所选视图将与参考视图在指定方向上对齐原点 ‌‌

‌自动对齐机制‌：

标准三视图默认按投影关系自动对齐：前视图与俯视图‌竖直对齐‌，前视图与左视图‌水平对齐‌ ‌‌

若已手动移动视图导致对齐断裂，可重新使用上述对齐命令恢复。

‌拖动调整时保持对齐‌：

按住 ‌Alt 键‌ 并拖动视图，可在对齐约束下移动视图而不破坏对齐关系 ‌‌

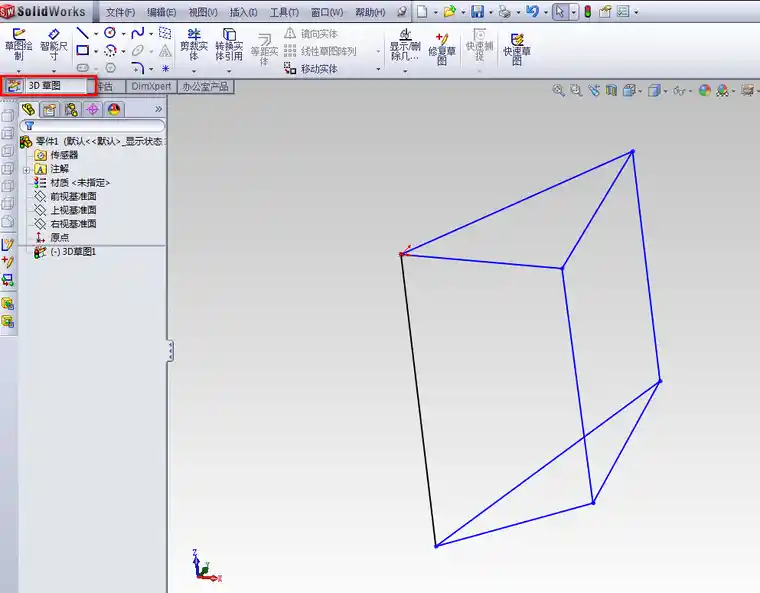

模型层面确保原点一致（适用于装配体或导入模型）

‌插入第一个零件时自动对齐原点‌：

在装配体中插入第一个零件后，‌不要移动鼠标或点击绘图区‌，直接点击“确定”按钮，系统会自动将零件原点与装配体原点重合 ‌‌


‌使用坐标系约束‌：

将零件设为‌浮动状态‌，然后添加‌坐标系重合约束‌，使零件原点与装配体原点完全重合，从而实现三个基准面对齐 ‌‌

‌使用宏摆正模型‌：

若模型轴测图歪斜，可运行“零件摆正宏”，自动将模型移动到原点并摆正至默认基准面，便于后续出图 ‌‌

⚠️ 注意：工程图视图的“原点对齐”是指‌视图投影基准对齐‌，而非模型坐标系原点。若需模型原点与工程图原点一致，应先在模型或装配体层面调整原点位置 ‌‌

如需详细操作演示，可参考官方帮助文档：SOLIDWORKS Web Help - 对齐视图。
