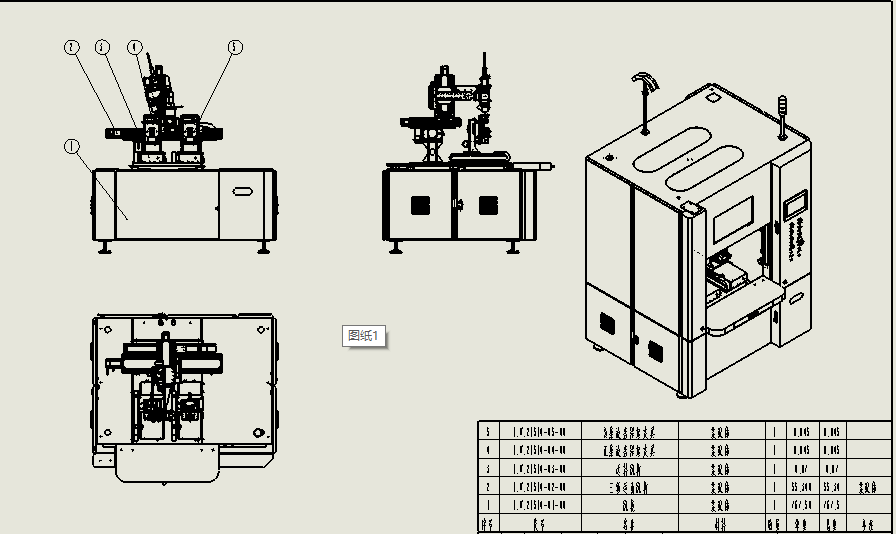

solidworks爆炸图动画

在 SolidWorks 中制作爆炸图动画，主要通过 ‌爆炸视图‌ 配合 ‌MotionManager 动画工具‌ 或 ‌动画向导‌ 实现。以下是基于最新官方资料（截至 2026 年）的标准化操作流程：

‌一、前提条件‌

已完成装配体建模，且所有零件定义完整（无欠约束）。

爆炸视图必须先创建，才能生成动画。

‌二、创建爆炸视图‌

‌进入装配体环境‌，确保处于活动配置。

‌插入爆炸视图‌：

方法一：点击 ‌“装配体”工具栏 → 爆炸视图‌ 图标。

方法二：顶部菜单 ‌插入 > 爆炸视图‌。

‌定义爆炸步骤‌：

在 PropertyManager 中，选择一个或多个零部件作为第一步。

图形区出现三重轴（平移+旋转控标），拖动调整位置。

点击 ‌“完成”‌ 保存当前步骤；重复添加多步。

‌保存‌：爆炸视图会自动保存在当前配置下的 ‌ConfigurationManager‌ 中。

💡 提示：为避免影响原始设计，建议为爆炸视图新建专用配置（右键配置 → “新建配置”）‌‌

‌三、生成爆炸动画‌

‌方法 1：使用动画控制器（快速预览）‌


在 ‌ConfigurationManager‌ 中，右键爆炸视图特征。

选择 ‌“动画爆炸”‌ 或 ‌“动画解除爆炸”‌。

弹出 ‌动画控制器工具栏‌，可播放、暂停、调整速度等 ‌‌

‌方法 2：使用动画向导（精确控制）‌

点击 ‌MotionManager 工具栏 → 动画向导‌。

在对话框中选择 ‌“爆炸”‌ 或 ‌“解除爆炸”‌。

设置：

‌时间长度‌（如 8 秒）


‌开始时间‌（如 0 秒）

点击 ‌“完成”‌，系统自动生成动画关键帧。

可额外添加 ‌视角切换‌：

在动画末尾（如第 9 秒），按住 ‌空格键‌ 调整视角。

右键时间轴 → ‌“放置关键帧”‌ ‌‌

✅ 支持导出为视频：在 MotionManager 中点击 ‌“保存动画”‌，选择格式（如 AVI、MP4）‌‌

‌四、进阶技巧‌

‌添加标签‌：使用 ‌SOLIDWORKS Composer‌ 可在动画中为零部件添加文字说明（如“松开螺钉”）‌‌

‌多配置管理‌：同一装配体可保存多个爆炸视图，分别用于不同工程图或动画场景 ‌‌

‌结合运动分析‌：若已有基本运动或 Motion 分析结果，可导入动画向导合成复杂动画 ‌‌

‌五、推荐学习资源‌

SolidWorks 官方教程：使用动画向导爆炸和解除爆炸 ‌‌

B站实战教程：5分钟学会爆炸视图动画 ‌‌

如需导出高清视频或添加特效，可考虑使用 ‌SOLIDWORKS Composer‌（需额外授权）‌‌
