solidworks圆管打孔

阅读数 3

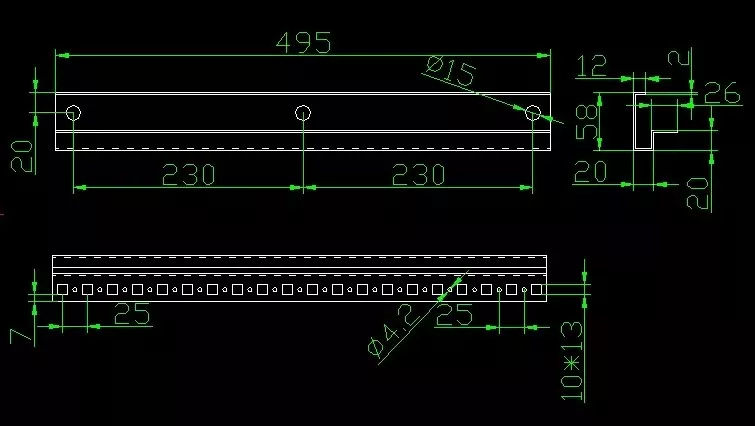

在 SolidWorks 中给圆管（圆柱面）打孔，核心难点在于‌曲面无法直接绘制 2D 草图‌，通常需通过‌建立基准面‌或使用‌3D 草图‌来定位。主要有两种常用方法：

🔧 方法一：拉伸切除（适合自定义孔）

‌建立基准面‌：点击“参考几何体”>“基准面”，选择圆柱轴线及一个参考面，创建与圆柱面相切或垂直的平面。

‌绘制草图‌：在新建的基准面上绘制圆形或其他形状的孔轮廓。

‌切除材料‌：点击“特征”>“拉伸切除”，设置深度为“完全贯穿”或指定数值，确认完成。‌‌‌

🛠️ 方法二：异型孔向导（适合标准孔）

‌启动向导‌：点击“特征”工具栏上的“异型孔向导”，选择孔类型（如螺纹孔、沉头孔）及标准。‌‌‌

‌定位孔位‌：

‌方式 A‌：在圆柱端面或基准面上绘制 3D 草图点，向导会自动捕捉点位。

‌方式 B‌：直接在选定的基准面上点击放置孔，并标注尺寸定位。‌‌‌

‌确认生成‌：设置孔深和终止条件，点击对号生成标准孔特征。‌‌‌

⚠️ 操作注意事项

‌曲面限制‌：切勿直接尝试在圆管曲面上画 2D 草图，系统会报错，必须先建基准面。

‌斜孔处理‌：若需打斜孔，需建立与孔方向垂直的基准面，或使用“扫描切除”功能。

‌预览检查‌：操作时利用预览功能确认切除方向，避免误切反向或深度不足。‌‌‌
