sw钣金释放槽是什么意思

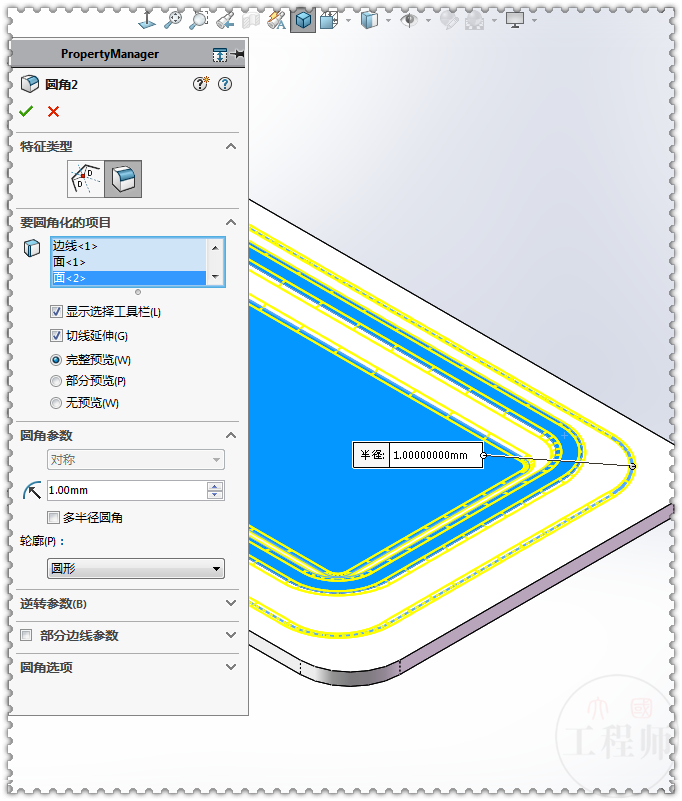

在 ‌SolidWorks（SW）钣金设计‌ 中，“释放槽”是一种‌工艺性结构‌，用于在折弯交汇处切掉一小部分材料，以‌释放折弯过程中产生的应力‌，防止材料撕裂、变形，并确保零件能正确展开。

释放槽的两种类型及作用

‌边角释放槽（Corner Relief）‌

‌作用对象‌：多道折弯线相交的角落（如两折弯、三折弯交汇点）。

‌目的‌：避免多个折弯在交汇处相互干涉，减少应力集中。

‌常见形状‌：圆形、矩形、撕裂形、矩圆形、等宽、完整圆等。

‌操作路径‌：插入 > 钣金 > 边角释放槽 或使用“边角释放槽”工具栏按钮 ‌‌

‌自动切释放槽（Auto Relief）‌

‌作用对象‌：单个法兰边的折弯线范围内（当折弯未贯穿整个法兰长度时）。

‌目的‌：为单个折弯提供变形空间，避免材料在折弯起止端挤压堆积。

‌触发条件‌：当编辑法兰轮廓，使折弯线不从法兰一端延伸到另一端时，软件自动添加 ‌‌

为什么需要释放槽？


‌物理原理‌：金属折弯时，内侧压缩、外侧拉伸，交汇处材料相互挤压，易导致撕裂或回弹。

‌设计需求‌：无释放槽可能导致 ‌展开失败‌ 或 ‌制造困难‌ ‌‌

‌工艺对应‌：工厂实际生产中，此类位置通常也需开工艺孔或切口，释放槽即是对该工艺的数字化模拟 ‌‌

常见释放槽类型参数（以边角释放槽为例）‌‌

类型 可设参数 适用场景


‌圆形‌ 槽口宽度、与厚度比率、居中、相切 最常用，加工方便

‌矩形‌ 槽口长度、宽度、比例、圆角、居中、相切 结构规整，便于控制

‌撕裂形‌ 无参数 简单快速，适用于非高精度场合

‌矩圆形‌ 混合矩形与圆形特性 平衡加工性与应力释放

默认释放槽类型可在 ‌钣金特征属性‌ 中设置 ‌‌

实操提示

展开模型前，建议检查是否有未添加释放槽的交汇角，否则可能报错。

可通过 ‌右键钣金特征 > 编辑特征‌ 查看或修改释放槽设置 ‌‌

在配置管理中，可为不同配置启用/禁用特定释放槽 ‌‌

如需详细操作演示，可参考：SolidWorks 钣金边角释放槽官方帮助 ‌‌
